La relevancia de conocer las especificaciones de los Gases Refrigerantes.



Cuando hablamos de tipos de refrigerante tenemos que hablar también de la enorme variedad de equipos según su función, ya sea de conservación, confort, refrigeración, congelación e inclusive criogénicos. El tipo de refrigerante depende en gran medida de su aplicación final.

Los refrigerantes deben cumplir estrictos estándares de calidad los cuales se hallan establecidos en la norma ‘AHRI 700-2012’ que se refiere de manera precisa a las especificaciones con que deben cumplir los Refrigerantes Fluorocarbonados (Specification for Fluorocarbon Refrigerants).

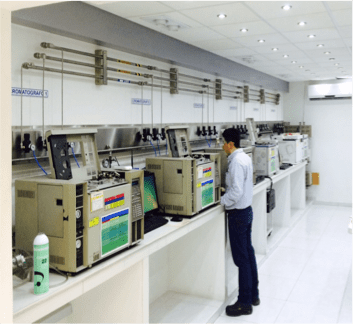

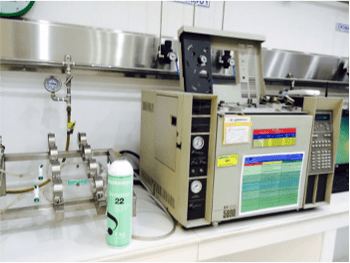

Para conocer las especificaciones de los gases refrigerantes estos se someten a pruebas mediante un equipo llamado cromatógrafo, que nos indica las condiciones generales del gas refrigerante previo a ser envasado para su comercialización.

Las siguientes cinco características son las más comúnmente verificadas en laboratorios de acuerdo al programa de certificación de Refrigerantes:

  1. Humedad (ppm en peso).
  2. Acidez (ppm en peso).
  3. Residuo de alto punto de ebullición (% en volumen).
  4. No condensables (% en volumen).
  5. Impurezas volátiles, incluyendo otros refrigerantes (% en volumen).

Esto datos pudiesen ser más extensos y exhaustivos pero, como ya lo mencionábamos anteriormente, los análisis enlistados previamente son los más significativos al momento de reconocer las condiciones de calidad otorgadas por el fabricante de gases refrigerantes.

En el caso de las mezclas de gases refrigerantes, estas también deben ser sometidas a las pruebas anteriores y cumplir con el estándar para el tipo de mezcla refrigerante que la AHRI 700-2012 dictamine. Algunos ejemplos de los refrigerantes catalogados como mezclas son el R 404A, el R 410A, el R 507A, o inclusive el R 438a, entre otros tantos.

Es de suma importancia que verifiquemos que los refrigerantes que manejamos provengan de un fabricante serio que cumpla con los parámetros de certificación aceptables para cada gas refrigerante, ya sea puro o mezcla. Es cada vez más común encontrar en el mercado refrigerantes de dudosa procedencia, la mayoría de las veces el signo distintivo de estos es precisamente no brindar información ni del fabricante, sus métodos de contacto, ni de sus estándares de calidad en cuanto a humedad, acidez, porcentaje de residuos, elementos no condensables o grado de impurezas volátiles.

Al momento de hablar de estándares de calidad no sólo estamos arriesgando los equipos de los clientes, ¡estamos poniendo en juego nuestra reputación como profesionales!

La próxima vez que estés tentado a recurrir a un refrigerante apócrifo o “patito”, recuerda que cada equipo está diseñado con especificaciones de presión y temperatura específicas al estándar oficial de cada refrigerante; y que si el refrigerante no cumple con estos estándares mínimos de calidad lo más seguro es que estarás arriesgando el funcionamiento de los equipos y la calidad de tu trabajo.

Sin más, agradecemos tu lectura. Si deseas comunicarte con nosotros envía tu correo a nuestro experto técnico Andrés Flores (andres.flores@cydsa.com) o síguenos en nuestras redes sociales las cuales te dejamos a continuación:

En Quimobásicos nos interesa mucho tu opinión, ya que nos ayuda a brindarte un mejor servicio, por favor no dudes en hacernos saber cualquier comentario, critica, o sugerencia que tengas sobre la empresa, los productos Genetron, o el blog mismo. Para nosotros tu satisfacción es lo más importante.

Importancia de diagramas en refrigeración y aire acondicionado.

Cuando de mantenimiento o reparaciones en equipos de refrigeración o aire acondicionado hablamos, existen varios tipos de eventos que podemos identificar. Principalmente podemos hablar en esta ocasión de  2 tipos de ellos; Las fallas mecánicas y/o de control o eléctricas. Un ejemplo de fallas mecánicas pueden ser;  El plato de válvulas dañado, compresor con válvulas rotas, válvula de expansión obstruida, filtro deshidratador saturado, condensador o evaporador serpentín sucio, etc. Que normalmente dominamos en la industria de la refrigeración… Pero no debemos dejar atrás las fallas de control y/o eléctricas que cada día son mas relevantes en estos sistemas de refrigeración. Los técnicos, además tener los conocimientos sobre los fundamentos de refrigeración, también deben saber leer un diagrama eléctrico o circuito de control, que hoy por hoy son muy importantes en el funcionamiento de estos equipos. Los fabricantes normalmente, nos indican en un solo diagrama o esquemático, como se encuentra el cableado y que circuito se debe completar para que nuestros sistema funcione correctamente, los cuales son representados en líneas, diagramas y dibujos. Los diagramas los podemos encontrar con símbolos y líneas, que en algunos casos se codifican con colores que aparecen tal cual viene el cableado del equipo real, o también las líneas pudieran venir enumeradas L1, L2, L3, etcétera; para su fácil comprensión al momento de restablecer el sistema. En los dibujos o símbolos podemos encontrar la descripción del los capacitores, el contactar, motor ventilador del condensador, el compresor y todos los elementos que integran el sistema de refrigeración, además de otros accesorios. Los técnicos deben tener la habilidad de reconocer e identificar los componentes de la unidad, de esta forma podemos analizar la secuencia de un arranque de la unidad o poder identificar una falla eléctrica o de control. En sistemas un poco más grandes se tiene una leyenda, que no es más que un listado de todos los componentes y conexiones del equipo, y adicionalmente en algunos casos nos dar a conocer la secuencia de arranque que todo el sistema.. Con el conocimiento de poder leer un diagrama eléctrico y diagrama de control, los técnicos de servicio pueden identificar fallas, secuencias de arranque, controles dañados, diferenciar voltajes de control. Conclusión: En la actualidad debemos conocer, además de ciclo del refrigerante en los equipos, todas las funciones de los accesorios del sistema eléctrico y de control; dando oportunidad de saber cuál cable o accesorio se deben reemplazar, además de identificar cual es la función que debe cumplir. Recuerda que estos circuitos van desde lo más sencillo (mini Split, unidad de ventana) hasta lo más sofisticado “electrónico” (Chillers de agua fría, racks de supermercados, etc.).

Sin más, agradecemos tu lectura. Si deseas comunicarte con nosotros envía tu correo a nuestro experto técnico Andrés Flores (andres.flores@cydsa.com) o síguenos en nuestras redes sociales las cuales te dejamos a continuación:

En Quimobásicos nos interesa mucho tu opinión, ya que nos ayuda a brindarte un mejor servicio, por favor no dudes en hacernos saber cualquier comentario, critica, o sugerencia que tengas sobre la empresa, los productos Genetron, o el blog mismo. Para nosotros tu satisfacción es lo más importante.

Tubos capilares en sistemas de refrigeración.

Quimobasicos-Post-Blog-260924-01

foto-1Los tubos capilares son dispositivos de expansión en sistemas de refrigeración pequeños, como el aire acondicionado residencial, refrigeradores domésticos, vitrinas de refrigeración de media temperatura comercial, enfriadores de botellón, etc.

Los refrigerantes, R22, R404A, R502, R134a, entre otros, siguiendo el ciclo normal de refrigeración, entrarán al capilar. Podemos señalar las medidas de capilares más comunes, que son de 1 a 6 metros de largo x 0.5 a 2 mm de diámetro. Estos datos deben ser de acuerdo a la capacidad del compresor y temperatura del sistema.

El capilar cumple dos tareas: reducir la presión del refrigerante líquido que sale del condensador hacia el evaporador y regular el flujo másico (la cantidad de líquido) del refrigerante que va hacia el evaporador para el efecto de enfriamiento.

De esta forma, si el vapor refrigerante no está completamente en forma de líquido, el flujo másico será reducido, teniendo por consiguiente un bajo enfriamiento y recalentamiento del refrigerante que llega al compresor. Por otra parte, si existiera exceso de refrigerante acumulado en el condensador, la presión y la temperatura en el condensador aumentarán y la capacidad en el evaporador disminuirá.

foto-2“Una vez que se ha definido bien un capilar, nuestro sistema trabajará eficientemente y con buena capacidad de enfriamiento”

La presencia de humedad dentro del sistema, residuos de sólidos, tubo capilar obstruido o doblado, podrá ocasionar variación del flujo refrigerante teniendo como resultado bajo desempeño del equipo. Por esta razón se debe tener cuidado en el manejo del capilar, estos deben estar tapados y se debe retirar el tapón apenas lo utilice. Las dimensiones son de acuerdo a su operación en el sistema; Por lo tanto, variaciones de temperatura de condensación o cambio de carga térmica reducen su eficiencia.

 LA CARGA INSUFICIENTE DE REFRIGERANTE:

Este efecto traerá como consecuencia utilizar el evaporador parcial y menor capacidad de refrigeración.

LA CARGA DE REFRIGERANTE EXCESIVA:

La presión del condensador se elevará, sobrecargando la función del compresor y bajando la capacidad del condensador.

En algunos casos el refrigerante puede llegar líquido al compresor dañándolo.

 Para sistemas que trabajan con 134a, como este refrigerante, posee un efecto de refrigeración superior al R12. Se reduce el flujo másico para una determinada capacidad. Como resultado, se necesita tener un diámetro interno menor o su largo de entre 10 a 20% más al mismo capilar del R12.

 Para sistemas con refrigerante como el R 404A, que posee un efecto de refrigeración superior al R502, se reduce el flujo másico requerido para una determinada capacidad. Como consecuencia, el capilar necesita aumentar su largo hasta un 15% y su diámetro al mismo que el R502.

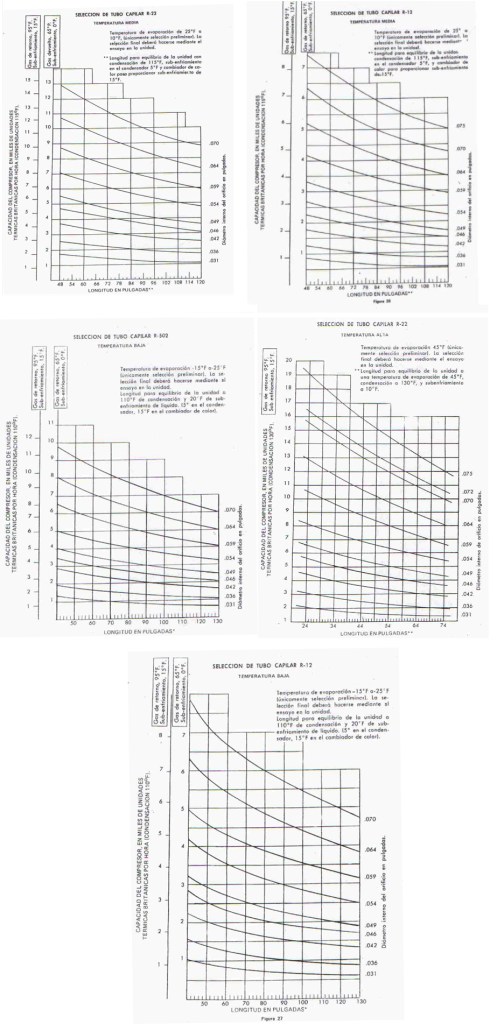

 Aquí algunas tablas para selección del capilar. Esta información fue tomada del manual de buenas prácticas en refrigeración y aire acondicionado.
00


Sin más, agradecemos tu lectura. Si deseas comunicarte con nosotros envía tu correo a nuestro experto técnico Andrés Flores (andres.flores@cydsa.com) o síguenos en nuestras redes sociales las cuales te dejamos a continuación:

En Quimobásicos nos interesa mucho tu opinión, ya que nos ayuda a brindarte un mejor servicio, por favor no dudes en hacernos saber cualquier comentario, critica, o sugerencia que tengas sobre la empresa, los productos Genetron, o el blog mismo. Para nosotros tu satisfacción es lo más importante.

Líneas de Refrigerante

39

A lo largo de diferentes publicaciones hemos tratado varios conceptos teóricos utilizados en el área de refrigeración y aire acondicionado, también hemos repasado el uso y descripción de otros elementos como son los compresores, condensadores y  dispositivos de control de flujo.

A continuación intentaremos repasar un poco más a profundidad las Líneas de Refrigeración; como su nombre indica, es la sección encargada de la conducción del refrigerante de una parte del sistema a la otra; y como bien sabemos, el refrigerante lo podemos encontrar en estado líquido o vapor dependiendo de la sección en que se encuentre del sistema de refrigeración.

En la mayoría de los casos, las líneas de refrigerante están construidas por tubos de cobre rígido, aunque en algunos países se permite el uso de tubos de cobre flexibles en el extremo de la unidad condensadora y en los accesorios. Sin embargo, las partes de un sistema de refrigeración no se encuentran conectadas una a lado de la otra, más bien se encuentran unidas a través de un sistema de tuberías que reciben el nombre de ‘líneas de refrigerante’ (Ver Figura 1).

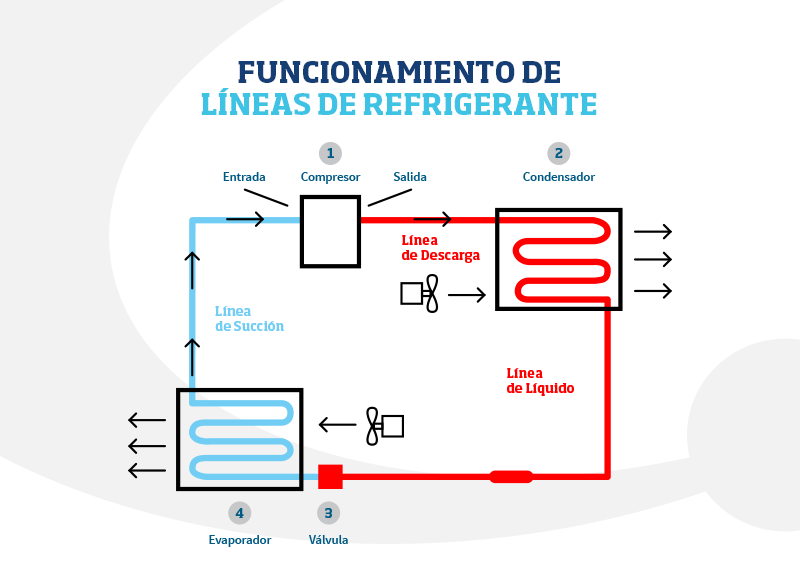

Figura 1. Elementos de una Línea de Refrigerante típica.

Los sistemas de refrigeración cuentan con 3 líneas principales las cuales te explicamos a detalle a continuación y las cuales puedes observar en el diagrama superior.

Líneas de líquido.

En esta línea el refrigerante y el aceite se mezclan adecuadamente. Aún cuando el líquido se mueva lentamente y existan trampas en la línea el aceite nunca quedará atrapado. Debe existir suficiente presión en la línea para evitar que el dispositivo de control de flujo trabaja incorrectamente. Para evitar una caída de presión excesiva se recomienda sub enfriar el líquido.


Líneas de succión.

Existen problemas de diseco, principalmente cuando se utilizan compresores reciprocantes (los que utilizan cilindros y pistones para comprimir). Esta debe tener el diámetro apropiado para compensar la pérdida de presión ocasionada cuando el sistema trabaja a su máxima capacidad. Esta línea debe ser capaz de regresar el aceite del evaporador al compresor cuando el sistema traba a velocidades lentas.

Líneas de descarga.

Conocida como línea de gas caliente, es una línea con pocos problemas en los sistemas que tienen el condensador integrado. Esta línea se debe disecar de tal manera que no retenga el aceite del compresor.

Todas las tuberías de que componen las líneas de refrigerante deben ser del tamaño correcto para la cantidad de líquido o vapor a las que fueron disecadas, incluyendo el diámetro correcto, la longitud y el calibre de la tubería. Esto es de vital importancia ya que un mal diseco provoca una pérdida de presión del refrigerante en las líneas, y es perjudicial para el sub enfriamiento de la línea del líquido. Esto ocasiona que la válvula de expansión no realice adecuadamente su trabajo. También existen problemas con el compresor y el evaporador cuando hay bajas presiones en el sistema.

Si tienes comentarios al respecto de la siguiente publicación o si te parece útil te agradecemos que nos comentes en este tu Blog, nuestra página de Facebook o en la cuenta de Twitter que en Quimobásicos ponemos a tu disposición.

¿Tienes dudas adicionales y que no hayamos resuelto en este artículo? Por favor deja un comentario con la duda al final de la publicación, o si gustas puedes contactarnos en nuestras redes sociales de FacebookTwitter  o YouTube.

En Quimobásicos nos interesa mucho saber tu opinión sobre nuestras publicaciones, ya que con ella ayudas a que brindemos un mejor servicio mediante nuestras publicaciones. Por favor no dudes en dejarnos tu comentario, crítica o sugerencia que tengas sobre la empresa, los productos Genetron o el Blog y sus contenidos.

¿Sabes cual es la importancia de conocer los diagramas de los Sistemas de Refrigeración y Aire Acondicionado.?Aquí te lo decimos.👇🏻

9

Cuando de mantenimiento o reparaciones en equipos de refrigeración o aire acondicionado hablamos, existen varios tipos de eventos que podemos identificar. Principalmente podemos hablar en esta ocasión de  2 tipos de ellos; Las fallas mecánicas y/o de control o eléctricas.

Un ejemplo de fallas mecánicas pueden ser;  El plato de válvulas dañado, compresor con válvulas rotas, válvula de expansión obstruida, filtro deshidratador saturado, condensador o evaporador serpentín sucio, etc. Que normalmente dominamos en la industria de la refrigeración… Pero no debemos dejar atrás las fallas de control y/o eléctricas que cada día son mas relevantes en estos sistemas de refrigeración.

Los técnicos, además tener los conocimientos sobre los fundamentos de refrigeración, también deben saber leer un diagrama eléctrico o circuito de control, que hoy por hoy son muy importantes en el funcionamiento de estos equipos. Los fabricantes normalmente, nos indican en un solo diagrama o esquemático, como se encuentra el cableado y que circuito se debe completar para que nuestros sistema funcione correctamente, los cuales son representados en líneas, diagramas y dibujos.

Los diagramas los podemos encontrar con símbolos y líneas, que en algunos casos se codifican con colores que aparecen tal cual viene el cableado del equipo real, o también las líneas pudieran venir enumeradas L1, L2, L3, etcétera; para su fácil comprensión al momento de restablecer el sistema. En los dibujos o símbolos podemos encontrar la descripción del los capacitores, el contactar, motor ventilador del condensador, el compresor y todos los elementos que integran el sistema de refrigeración, además de otros accesorios. Los técnicos deben tener la habilidad de reconocer e identificar los componentes de la unidad, de esta forma podemos analizar la secuencia de un arranque de la unidad o poder identificar una falla eléctrica o de control. En sistemas un poco más grandes se tiene una leyenda, que no es más que un listado de todos los componentes y conexiones del equipo, y adicionalmente en algunos casos nos dar a conocer la secuencia de arranque que todo el sistema..

Con el conocimiento de poder leer un diagrama eléctrico y diagrama de control, los técnicos de servicio pueden identificar fallas, secuencias de arranque, controles dañados, diferenciar voltajes de control.

Conclusión:

En la actualidad debemos conocer, además de ciclo del refrigerante en los equipos, todas las funciones de los accesorios del sistema eléctrico y de control; dando oportunidad de saber cuál cable o accesorio se deben reemplazar, además de identificar cual es la función que debe cumplir.

Recuerda que estos circuitos van desde lo más sencillo (mini Split, unidad de ventana) hasta lo más sofisticado “electrónico” (Chillers de agua fría, racks de supermercados, etc.).

Si tienes comentarios al respecto de la publicación o si te parece útil te agradecemos que nos comentes en este tu Blog, en nuestra página de Facebook o en la cuenta de Twitter que en Quimobásicos ponemos a tu disposición.

¿Tienes dudas adicionales y que no hayamos resuelto en este artículo? Por favor deja un comentario con la duda al final de la publicación, o si gustas puedes contactarnos en nuestras redes sociales de FacebookTwitter  o YouTube.

En Quimobásicos nos interesa mucho saber tu opinión sobre nuestras publicaciones, ya que con ello nos ayudas a mejorar continuamente. No dudes en dejarnos tu comentario, crítica o sugerencia que tengas sobre la empresa, los productos Genetron o sobre nuestros contenidos.
