Control de flujo de refrigerante

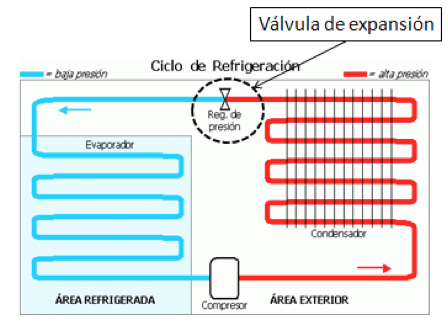

Este componente es clave en los sistemas de refrigeración o aire acondicionado, tiene la capacidad de mantener el flujo másico de refrigerante que fluye hacia el evaporador, a demás controla las presiones  del condensador y el evaporador, es la balanza del sistema, el nombre como lo podemos conocer son, válvulas de expansión y capilares, la principal función es mantener el caudal de liquido refrigerante que entra al evaporador y hacer una caída de presión entrando en el evaporador, ha este efecto llamado por alguno como “flash-gas”, en ambos casos Válvula de expansión o capilar tiene un orificio muy pequeño.

Existen varios tipos básicos para el control de flujo de refrigerante ó válvulas de expansión, a continuación enumeramos algunos de los más comunes:

  • Válvula de expansión manual.
  • Válvula de expansión automática.
  • Válvula de expansión termostática.
  • Válvula flotador (Presión de baja).
  • Válvula flotador (presión de alta).
  •  Capilar.

Cualquier tipo de control de refrigerante tiene como objetivo dos funciones:

  1. Controlar el flujo refrigerante líquido que va hacia el evaporador y debe ser proporcional a la cual se está efectuando la evaporización de la unidad.
  2. Mantener el diferencial de presión del condensador y el evaporador, lo que viene siendo el lado de alta presión y lado de baja presión del sistema, a fin de permitir la evaporización del refrigerante en el evaporador.

Aquí veremos algunas funciones de los controles de flujo de refrigerante:

Expansión manual: El flujo de refrigerante líquido depende del orificio y la abertura de la válvula, este ajuste se debe ser manual, la desventaja no responde a los cambios de carga del sistema, por ejemplo tubería de entrada es de 3/8”, el orificio 0.078” y la tubería a la entrada al evaporador es de ½”.

Expansión Automática: La función principal es de mantener la presión constante en el evaporador, alimentando mayor o menor líquido refrigerante hacia el evaporador, esta válvula tiene una aguja y un asiento, un diafragma de presión y un resorte, el cual se puede ajustar dependiendo la carga deseada, el ajuste se hace por medio de un tornillo.

Expansión Termostática: Tiene una alta eficiencia y es fácil de adaptarse a cualquier aplicación de refrigeración, mantiene un grado constante de sobrecalentamiento a la salida del evaporador.

Compensada ó igualador externo: Mantiene un flujo másico de refrigerante, pude actuar dependiendo la temperatura y la presión del evaporador cambia, es decir el diferencia de presión hace el efecto de abrir o restringir el flujo de refrigerante.

Tipos flotador: Este control de refrigerante lo podemos ver en los evaporadores inundados, abría solo cuando haga falta nivel de líquido refrigerante en evaporador.

Como podemos ver podemos encontrar un sin fin de válvulas de expansión o controles de refrigerante, recuerda, siempre se debe saber la especificación de carga térmica, para la selección de la válvula de expansión, esto hace más eficiente el sistema, protegiendo incluso al compresor de un golpe de líquido.

VÁLVULA DE EXPANSIÓN AUTOMOTRIZ

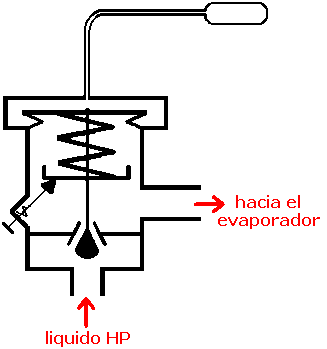

VÁLVULA DE EXPANSIÓN TERMOSTÁTICA

VÁLVULA DE EXPANSIÓN CON IGUALADOR EXTERNO

Recuerda confiar que la rede de distribuidores de Quimobásicos maneja este y otro tipo de aditamentos que pueden servirte en tu labor diaria, por lo que si te interesa te sugerimos contactar a tu distribuidor más cercano (ver distribuidores aquí).

También, si te quedan algunas dudas sobre el tema puedes consultar a nuestros expertos; por correo electrónico al email cesar.barrera@cydsa.com o si lo prefieres también puedes consultarnos en las redes sociales oficiales de Quimobásicos: FacebookTwitter; o acercarte a nosotros a través de la sección de contacto en nuestra renovada página web.

¿Tienes alguna duda adicional que no hayamos resuelto en esta publicación? Escríbela por favor en los comentarios al final de esta publicación, o si lo prefieres contáctanos en nuestro FacebookTwitterGoogle Plus o canal de YouTube.

En Quimobásicos nos interesa mucho tu opinión, ya que nos ayuda a brindarte un mejor servicio, por favor no dudes en hacernos saber cualquier comentario, critica o sugerencia que tengas sobre la empresa, los productos de nuestras marcas Solstice® y Genetron®, o el blog mismo.



La relevancia de conocer las especificaciones de los Gases Refrigerantes

Cuando hablamos de tipos de refrigerante tenemos que hablar también de la enorme variedad de equipos según su función, ya sea de conservación, confort, refrigeración, congelación e inclusive criogénicos. El tipo de refrigerante depende en gran medida de su aplicación final.

Los refrigerantes deben cumplir estrictos estándares de calidad los cuales se hallan establecidos en la norma ‘AHRI 700-2012’ que se refiere de manera precisa a las especificaciones con que deben cumplir los Refrigerantes Fluorocarbonados (Specification for Fluorocarbon Refrigerants).

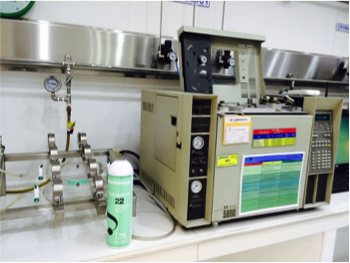

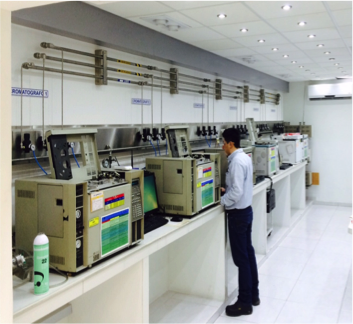

Para conocer las especificaciones de los gases refrigerantes estos se someten a pruebas mediante un equipo llamado cromatógrafo, que nos indica las condiciones generales del gas refrigerante previo a ser envasado para su comercialización.

Las siguientes cinco características son las más comúnmente verificadas en laboratorios de acuerdo al programa de certificación de Refrigerantes:

  1. Humedad (ppm en peso).
  2. Acidez (ppm en peso).
  3. Residuo de alto punto de ebullición (% en volumen).
  4. No condensables (% en volumen).
  5. Impurezas volátiles, incluyendo otros refrigerantes (% en volumen).

Esto datos pudiesen ser más extensos y exhaustivos pero, como ya lo mencionábamos anteriormente, los análisis enlistados previamente son los más significativos al momento de reconocer las condiciones de calidad otorgadas por el fabricante de gases refrigerantes.

En el caso de las mezclas de gases refrigerantes, estas también deben ser sometidas a las pruebas anteriores y cumplir con el estándar para el tipo de mezcla refrigerante que la AHRI 700-2012 dictamine. Algunos ejemplos de los refrigerantes catalogados como mezclas son el R 404A, el R 410A, el R 507A, o inclusive el R 438a, entre otros tantos.



Es de suma importancia que verifiquemos que los refrigerantes que manejamos provengan de un fabricante serio que cumpla con los parámetros de certificación aceptables para cada gas refrigerante, ya sea puro o mezcla. Es cada vez más común encontrar en el mercado refrigerantes de dudosa procedencia, la mayoría de las veces el signo distintivo de estos es precisamente no brindar información ni del fabricante, sus métodos de contacto, ni de sus estándares de calidad en cuanto a humedad, acidez, porcentaje de residuos, elementos no condensables o grado de impurezas volátiles.

Al momento de hablar de estándares de calidad no sólo estamos arriesgando los equipos de los clientes, ¡estamos poniendo en juego nuestra reputación como profesionales!

La próxima vez que estés tentado a recurrir a un refrigerante apócrifo o “patito”, recuerda que cada equipo está diseñado con especificaciones de presión y temperatura específicas al estándar oficial de cada refrigerante; y que si el refrigerante no cumple con estos estándares mínimos de calidad lo más seguro es que estarás arriesgando el funcionamiento de los equipos y la calidad de tu trabajo.

Si tienes comentarios al respecto de la publicación o si te parece útil te agradecemos que nos comentes en este tu Blog, en nuestra página de Facebook o en la cuenta de Twitter que en Quimobásicos ponemos a tu disposición.

¿Tienes dudas adicionales y que no hayamos resuelto en este artículo? Por favor deja un comentario con la duda al final de la publicación, o si gustas puedes contactarnos en nuestras redes sociales de FacebookTwitter  o YouTube.

En Quimobásicos nos interesa mucho saber tu opinión sobre nuestras publicaciones, ya que con ello nos ayudas a mejorar continuamente. No dudes en dejarnos tu comentario, crítica o sugerencia que tengas sobre la empresa, los productos Genetron o sobre nuestros contenidos.



Sustitutos de R-22: ¿Cuáles son los mejores? Comparativas de Capacidad, Eficiencia y Potencial de Calentamiento Global (PCG).

Sustitutos de R-22: ¿Cuáles son los mejores? Comparativas de Capacidad, Eficiencia y Potencial de Calentamiento Global (PCG).

Factores a tomar en cuenta.

La preocupación del cambio climático en nuestro planeta es un factor importante que los prestadores de servicio debemos tener en cuenta. En el caso de los refrigerantes, el índice para medir la oscilación del cambio climático se llama Potencial de Calentamiento Global (Global Warming Potential, GWP). La industria y los gobiernos buscamos corregir esta situación mediante la sustitución paulatina de los refrigerantes que contengan GWP alto por algunos otros cuyo índice sea menor.

Otro de los factores relevantes a tomar en cuenta es que los refrigerantes desarrollados como sustitutos para el R-22 usualmente tienen una pérdida de capacidad y eficiencia la cual los fabricantes en ocasiones no terminamos de comunicar al técnico.

Escuchando lo que muchos técnicos nos piden, les recordamos lo siguiente:

  • Alta capacidad y eficiencia = ahorro monetario ($)
  • Bajo Potencial de calentamiento global (o GWP, por sus siglas en inglés) = CUIDADO DEL PLANETA

Refrigeración Baja Temperatura.

Los expertos debemos estar alerta ante las cualidades y capacidades de estos llamados “sustitutos”. En el sector de BAJA TEMPERATURA podemos encontrar entre estos refrigerantes sustitutos algunos como son el R-427A, R-407A, R-407F (Genetron Performax LT), y el R-438A.

En algunos casos estos refrigerantes pueden funcionar como “Drop-in” (esto significa que sólo requieren que reemplacemos el refrigerante y podrían trabajar con cualquier lubricante); lo anterior suena muy conveniente, pero no quiere decir que el sistema tendrá la misma capacidad o eficiencia.

En un análisis termodinámico realizado con el Software Genetron Propiedades (descargable AQUÍ) podemos observar cómo en algunos casos hay pérdida de capacidad del refrigerante, la cual en algunos otros está alcanza hasta un 19% menos capacidad como es el caso del R-438A (también conocido en el mercado como MO99).

El refrigerante R-407F (Genetron® Performax LT) es el que presenta mejor capacidad y eficiencia en esta prueba, esto se debe a que no requiere ajustar ni reemplazar la válvula de expansión, por consecuencia este refrigerante trabaja manteniendo el mismo caudal del refrigerante.



El segundo factor que debemos cuidar es el Potencial de Calentamiento Global que contienen los refrigerantes Hirofluorocarbonos (HFC). En este rubro el desempeño de los refrigerantes antes mencionados es determinante y muy claro: los tres refrigerantes “sustitutos” R-427A, R-407A y R-438A (MO99) exceden en más de 20% el Potencial de Calentamiento Global del R-22, mientras que el R-407F (Genetron Performax LT)es el único refrigerante de los analizados que muestra un Potencial de Calentamiento Global menor al R-22.

Esto se observa claramente en la siguiente gráfica la cual muestra los Valores de GWP del Reporte Número 5 (AR5) del IPCC:



Untitled-4

Valores de Potencial de Calentamiento Global (PWC) del Reporte número 5 (AR5) del IPCC

En el caso del potencial del calentamiento global podemos observar claramente que el refrigerante R-407F (Genetron® Performax LT) es el único con un índice menor al R-22, todos los demás refrigerantes revisados presentan un índice GWP mayor, representando una amenaza en contra de los esfuerzos globales de prevención del calentamiento global.



Otras actividades complementarias sugeridas.

Aunque creamos que sólo hay que reemplazar el refrigerante al usar los gases antes mencionados, también debemos de considerar otros factores adicionales para asegurarnos de mantener la capacidad del sistema, por ejemplo:

  • No se debe ajustar la Válvula de Expansión (VXT), pues vamos a tener el mismo flujo másico y el mismo caudal de refrigerante a la entrada de la Válvula de Expansión.
  • Se debe mantener el mismo sobrecalentamiento y sub enfriamiento.
  • Las presiones de operación deben ser similares a las del R-22 (no deberá incrementarse la presión ni la temperatura del compresor, sobre todo en la descarga).
  • El glide (o la diferencia entre la temperatura de vapor y la temperatura del líquido a la misma presión) es casi la misma en estos refrigerantes.

No debemos de olvidar que los servicios a equipos no consisten únicamente en recarga de refrigerante (ajustes de presiones), y tampoco debemos olvidar que el refrigerante residual no debe liberarse a la atmósfera (ventear).

¿Tienes alguna duda adicional que no hayamos resulto en esta publicación? Escríbenos por favor en los comentarios al final de esta publicación, o si lo prefieres contáctenos en nuestro Facebook, Twitter, Google Plus o en nuestro canal de YouTube.

En Quimobásicos nos interesa mucho tu opinión, ya que nos ayuda a brindarte un mejor servicio, por favor no dudes en hacernos saber cualquier comentario, critica o sugerencia que tengas sobre la empresa, los productos Genetron, o el blog mismo.

Importancia de los diagramas en los Sistemas de Refrigeración y Aire Acondicionado.

6GhfTJP

Cuando de mantenimiento o reparaciones en equipos de refrigeración o aire acondicionado hablamos, existen varios tipos de eventos que podemos identificar. Principalmente podemos hablar en esta ocasión de 2 tipos de ellos; Las fallas mecánicas y/o de control o eléctricas.

Un ejemplo de fallas mecánicas pueden ser; El plato de válvulas dañado, compresor con válvulas rotas, válvula de expansión obstruida, filtro deshidratador saturado, condensador o evaporador serpentín sucio, etc. Que normalmente dominamos en la industria de la refrigeración… Pero no debemos dejar atrás las fallas de control y/o eléctricas que cada día son mas relevantes en estos sistemas de refrigeración.

Los técnicos, además tener los conocimientos sobre los fundamentos de refrigeración, también deben saber leer un diagrama eléctrico o circuito de control, que hoy por hoy son muy importantes en el funcionamiento de estos equipos. Los fabricantes normalmente, nos indican en un solo diagrama o esquemático, como se encuentra el cableado y que circuito se debe completar para que nuestros sistema funcione correctamente, los cuales son representados en líneas, diagramas y dibujos.

Refrigeración

Diagrama de cableado con código de colores, “Sistema de Refrigeración”

Los diagramas los podemos encontrar con símbolos y líneas, que en algunos casos se codifican con colores que Lee el resto de esta entrada

¿Realmente conoces tus llantas?

¿Tienes planes de viaje estas vacaciones? Te compartimos estos datos acerca de tus llantas para que tú y tu familia vayan seguros. Como se sabe, las llantas cada cierto tiempo deben ser cambiadas y cuando las personas acuden a ello, el proveedor o mecánico preguntará por las medidas de las llantas y a veces las personas no poseen el conocimiento necesario dando con ello una medida errónea. De lo anterior puede surgir una de las dudas más comunes que tiene que ver con la forma en que se deben leer los números en las llantas de los vehículos. Es por ello que en este artículo explicaremos el significado de la descripción en las llantas más comunes.

LLANTAS DE VEHÍCULO

1. Ancho de llanta

El ancho de la llanta se mide en milímetros y de extremo a extremo de la banda de rodamiento.

2. Perfil

Se trata de la relación existente entre la altura del costado y el ancho de la llanta. Entre más baja sea la relación, más pequeño habrá de ser el perfil lo cual llevará a la llanta a tener un mejor agarre en curvas pero con un manejo más duro; grueso del costado interno.

3. Construcción

Aquí se refiere a la construcción interna de la llanta la cual es “radical”. Las cuerdas o hilos que se encuentran debajo del labrado pasan por el ancho de la llanta sin entrecruzarse. Estas cuerdas van desde un borde a otro semejantes a lo que serían radios de un círculo.

4. Diámetro del Rin

Este número tiene una medición en pulgadas que indican que la llanta está diseñada para montarse en un Rin de 16 pulgadas de diámetro.

5. Índice de carga

Se trata de un código numérico que mide la capacidad de peso máximo que tiene cada llanta.

6. Índice de velocidad

Este código se representa en letras y marca la velocidad máxima permitida en que la llanta puede soportar durante un periodo de diez minutos sin que esté en peligro. Dichos índices de velocidad no solo corresponden a la velocidad, sino también a la comodidad de conducción, desgaste y capacidad de cruzado. Se puede elevar el índice de velocidad en un vehículo para mejorar su desempeño, pero nunca disminuirlo puesto que con ello también bajaría la velocidad máxima del vehículo al índice más bajo seleccionado.



7. Código UTQG

Indicador creado por la National Highway Traffic Safety Administration (NHTSA) para controlar la calidad de las llantas basadas en los métodos de prueba establecidos por el gobierno de los Estados Unidos.

8. Presión Máxima

El fabricante en la mayoría de los casos deja la presión máxima que le pueden aplicar las personas a las llantas, dicha presión se ve representada en números acompañada de la medida “psi”.

9. DOT

Es una marca que avala los estándares de seguridad del Department of Transportation Safety Code en las llantas. Después de esta marca se puede localizar el número de identificación de tu llanta, el cual comienza por el código del fabricante y la planta donde la llanta fue manufacturada (estos son dos números o letras). El noveno y décimo carácter dan información sobre la semana del año en que la llanta fue fabricada, mientras que el último número o números se trata del año de fabricación.

10. Fabricante

El código del DOT (Departamento de Transporte) es, en pocas palabras, el número de identificación de tu llanta. Es donde se puede encontrar la información de la planta en que fue fabricada la llanta e incluye el el mes y el año de fabricación.



LLANTAS DE CAMIONETA

Si la persona que desea cambiar sus llantas es dueña de una camioneta, de seguro puede observar que la medida contiene números como los siguientes: “31 x 10.5 R15”. La anterior numeración pertenece a las medidas americanas y son poco conocidas hoy día puesto que son más usadas para el manejo de camionetas y camiones. Su lectura es muy similar a la forma tradicional pero en este caso la medida sería más bien en 31 pulgadas de ancho, 10.5 pulgadas de perfil.

11. Aplicación A/T

Alrededor del mundo se conocer las HT (Highway Terrain) que son llantas fabricadas para transitar sólo en asfalto. La forma de su labrado es liso y se recomienda que este tipo de llantas no sean manejadas en terreno destapado.
– AT (All Terrain): Son llantas diseñadas para ambos terrenos, es decir, asfalto y terreno. Según la marca HT se puede manejar en un 60% de asfalto y 40% de terreno con estas llantas, además no generan ruido al ir sobre asfalto puesto que no tienen un labrado tan agresivo.

– MT (Mud Terrain): Estas llantas están diseñadas para ir por terrenos más escarpados y peligrosos como lo son los pantanos y calles sin asfalto, cuentan con un diseño agresivo y con tacos muy grandes. Para estas llantas se sugiere que no vayan sobre asfalto puesto que generan mucho ruido.

LLANTAS VEHÍCULOS DE CARGA

12. Llantas tipo pasajeros

Indica más que nada el tipo de vehículo al cuál le sirve la llanta. La P se refiere a que es para pasajeros en el sistema métrico.

13. Carga

Se refiere a que es una llanta para vehículo de carga o camión ligero.



Con esta información esperamos haber sido de ayuda y a que se comprenda un poco más sobre nuestro ámbito de trabajo, y en caso de conocer a algún técnico o mecánico que deba aprender alguno de estos términos, no dudes en sugerirle que visite este artículo o que se ponga en contacto con nosotros.
En este artículo sólo se abordaron algunos de los conceptos más usados en labores diarias por técnicos en todo el mundo, ¿conoces algunas otra? o ¿tienes dudas sobre algún otro término? Puedes hacer una sugerencia acerca de los términos que consideres necesarios de hablar o sobre temas que deberían de ser incluidos en las publicaciones de este blog ¡estaremos felices en recibir tu comentario!

¿Tienes dudas adicionales y que no hayamos resuelto en este artículo? Por favor deja un comentario con la duda al final de la publicación, o si gustas puedes contactarnos en nuestras redes sociales de FacebookTwitter , Google+ o YouTube

En Quimobásicos nos interesa mucho tu opinión ya que ayudas a que brindemos un mejor servicio, por favor no dudes en dejarnos tu comentario, crítica o sugerencia que tengas sobre la empresa, los productos Genetron o el Blog.
