¿Es Necesario hacer el Reemplazo del R-22 en aire acondicionado?

En esta ocasión hablaremos de las opciones de sustitución para sistemas de aire acondicionado que actualmente contengan R-22. Intentaremos darte un poco de contexto histórico así como un sustento teórico para que tomes tu propia decisión de manera informada.

Lo primero que hay que aclarar ante la desinformación es que el R-22 está disponible en México de manera libre (de venta aquí), y si bien existe un plan conjunto del Gobierno Mexicano y organismos internacionales para su eliminación progresiva este deberá ejecutarse completamente hasta el año 2030 de acuerdo al Protocolo de Montreal.

La primera fase del calendario de eliminación de los Hidroclorofluorocarbonos (HCFC) en México se ha cumplido de manera satisfactoria de acuerdo a lo que se estableció en los acuerdos surgidos del Protocolo de Montreal. En el año 2015 se realizó una reducción del 10% en la oferta del refrigerante R-22 tanto por parte de las casas productoras (como Quimobásicos), así como de las otras empresas puramente comercializadoras. La eliminación paulatina ha dado la oportunidad a los técnicos HVACR de poder programar el reemplazo del refrigerante o, en su defecto, darle al cliente un cálculo del tiempo de vida estimado de los equipos con que cuenta.

Gráfica 1. Protocilo Montreral, Salida o “Phase Out” en del R-22 emisivo en México.

LA SUSTITUCIÓN DEL R-22 POR SUS ALTERNATIVAS

El R-22 en su mayoría es utilizado en aire acondicionado doméstico, residencial e industrial. Algunos importadores de “refrigerantes alternativos” señalan en su argumentación de ventas como principal característica de sus productos que el que “no es necesario reemplazar el lubricante”; olvidando que lo más importante en términos de sustitución es mantener la capacidad y eficiencia, además de tener el más bajo potencial de calentamiento global posible. Realizar la sustitución de R-22 bajo estas premisas indicaría en la mayoría de los casos que los equipos funcionen con menor eficiencia, consumiendo más energía y usando gases alternativos que no son los más amigables con el ambiente.

Viendo esta problemática en comunicación es que hicimos la comparación en condiciones controlada y analizado algunos de los reemplazos viables en el mercado mexicano como son: Genetron 422D, Genetron 407C, R-438A (también conocido como MO99) y R-417A.

De ellos obtuvimos el siguiente resultado en cuanto a su EFICIENCIA:

Gráfica 2. Eficiencia del R-22 vs Alternativas

En este análisis el refrigerante mejor posicionado en cuanto a CAPACIDAD, es el Genetron 407C al obtener un 6% más que los dos mejor posicionados (R417A y R422D), es necesario mencionar que con este refrigerante es necesario un cambio de lubricante de alquilbenceno por Polioléster (POE). Aquí es recomendable extraer un 85% del lubricante. Con el Genetron 407C se asegura una capacidad del 97% y no es necesario ajustar o cambiar las válvulas VTX.

En el caso de decidirse a usar los gases refrigerantes R438A (MO99), R422D  o el R417A tendrías que contar dentro de las desventajas que estos exhiben la notoria baja de eficiencia de los equipos y que su Potencial de Calentamiento Global sería también superior al del R-407C, en ellos es posible que no en todos los casos sería necesario el reemplazo del lubricante al realizar la sustitución.

En este comparativo de las Eficiencia del R-22 vs Alternativas cabe mencionar que la prueba estuvo realizada bajo las siguientes condiciones constantes:

  • Desplazamiento del compresor 1m3/s
  • Eficiencia isotrópica de compresión de 0.7
  • Temperatura de condensación @ 45°C
  • Subenfriamiento 5°C
  • Temperatura de evaporación @ -3°C
  • Sobrecalentamiento de 5°C.
  • Temperatura de succión 4°C

Respecto al Potencial de Calentamiento Global (PCG) R 22 vs Alternativas

Gráfica 3. Potencial de Calentamiento Global.

Algunas Conclusiones Finales que consideramos importante deben ser mencionadas:

  • El refrigerante usado para reemplazar R-22 debe mantener capacidad y eficiencia.
  • El refrigerante usado para reemplazar R-22 debe ser compatible con los materiales originales del equipo. Por ejemplo con intercambiadores (condensador, evaporador, etc.), con el compresor y con otros componentes.
  • Las propiedades termodinámicas del refrigerante sustituto deben ser lo más cercano al refrigerante a sustituir (en este caso a las del R22).
  • El refrigerante sustituto debe mantener (o reducir) el índice de Potencial de Calentamiento Global (PCG).
  • El refrigerante del cual sustituyas debe cumplir con las regulaciones de producción y tener una producción a largo plazo.




Recuerda que si te quedan algunas dudas siempre puedes consultarnos sobre las mejores opciones para el reemplazo del R-22, no dudes en hacérnoslas saber en los comentarios o a nuestro correo electrónico quimobasicos@cydsa.com .

¿Tienes dudas adicionales y que no hayamos resuelto en esta publicación? Por favor deja un comentario con la duda al final de la publicación, o si gustas puedes contactarnos en nuestras redes sociales de FacebookTwitter  o YouTube. En Quimobásicos nos interesa mucho saber tu opinión sobre nuestras publicaciones, ya que con ello nos ayudas a mejorar continuamente. No dudes en dejarnos cualquier comentario, duda o sugerencia que tengas sobre esta publicación.

Nuevas regulaciones de identificación y comunicación de peligros y riesgos por sustancias químicas

En las siguientes líneas te contaremos los elementos básicos sobre la nueva NOM-018-STPS-2015 que rige la identificación y comunicación de peligros y riesgos por sustancias químicas en las áreas de trabajo.

Primero que todo comenzaremos explicando que es una Norma Oficial Mexicana, ésta es una regulación obligatoria puesta por las dependencias competentes. La finalidad de una NOM es otorgar confianza a los consumidores de que el producto que adquieren es confiable; ampliar las opciones al consumidor y evitar que el uso o consumo del producto sea un riesgo para la salud.

La NOM-018-STPS-2015 entró en vigor el 9 de octubre del 2018 y su objetivo principal consiste en determinar los requisitos necesarios en los centros de trabajo del sistema armonizado de identificación y comunicación de los peligros y riesgos por sustancias químicas, de esta manera se previenen daños al personal del área y a los que actúan en casos de emergencia.

La NOM cuenta con una validez oficial en todo México y se aplica a todos los centros de trabajo donde es requisito trabajar con sustancias químicas de alto riesgo. Esta norma, a pesar de proteger contra químicos peligrosos, no aplica para todos los productos encontrando así que la NOM no protege contra: farmacéuticos, aditivos alimenticios, cosméticos, residuos de plaguicidas en alimentos y otros residuos peligrosos.

A continuación se mencionan algunas de las obligaciones que los trabajadores tienen bajo la NOM-018-STPS-2015:

  • Apoyar en la implementación del sistema armonizado de identificación y comunicación de peligros de sustancias químicas peligrosas y mezclas en el centro de trabajo.
  • Apoyo en los cursos y capacitaciones brindados por el patrón.
  • Conocer la información existente en las hojas de datos de seguridad, así como saber señalar las sustancias químicas peligrosas y las mezclan con las que se trabaja en el centro de trabajo.
  • Notificar al patrón la falta de hojas de datos de seguridad, de señalamientos de depósitos, recipientes o áreas de almacenamiento de las sustancias químicas peligrosas y de las mezclas con las que se trabaje en el centro de trabajo.

Pictogramas

Con estos nuevos lineamientos, se deberán usar los pictogramas que correspondan a los peligros y categorías de las sustancias químicas o mezclas como se muestra a continuación:

Figura 1. Pictogramas de Seguridad

Indicadores de peligro y consejos de prudencia

Tanto la señalización como las hojas de datos de seguridad empleadas en los centros de trabajo debe de incluir los peligros físicos, los códigos de las frases, las indicaciones de los peligros físicos, la clase o tipo de peligro y las categorías de peligro tal y como se muestran en nuestras hojas de seguridad disponibles en la página web de Quimobásicos; te invitamos a que las conozcas y descargues dando click en el siguiente enlace: Hojas de Seguridad.

En Quimobásicos sabemos que es de vital importancia el cumplimiento de las normas y regulaciones oficiales (la  NOM-018-STPS-2015 incluída). Por esto y más los empaques y envases de los productos que manejamos se encuentran señalados con los pictogramas para identificar peligros y riesgos por sustancias químicas peligrosas en los centros de trabajo, y esto mucho antes de la fecha de entrada en vigor de la Norma Oficial Mexicana. Para saber más acerca de esta norma puedes consultar la información directamente en la Secretaría del Trabajo dando click AQUÍ.

En las siguientes ilustraciones puedes observar las aplicaciones detalladas de los Códigos de Peligro (Figura 2), Consejos de Prudencia (Figura 2) y Pictogramas (Figura 3):



Figura 2. Códigos de Peligro y Consejos de Prudencia en Lata de 1kg de Genetron 134a

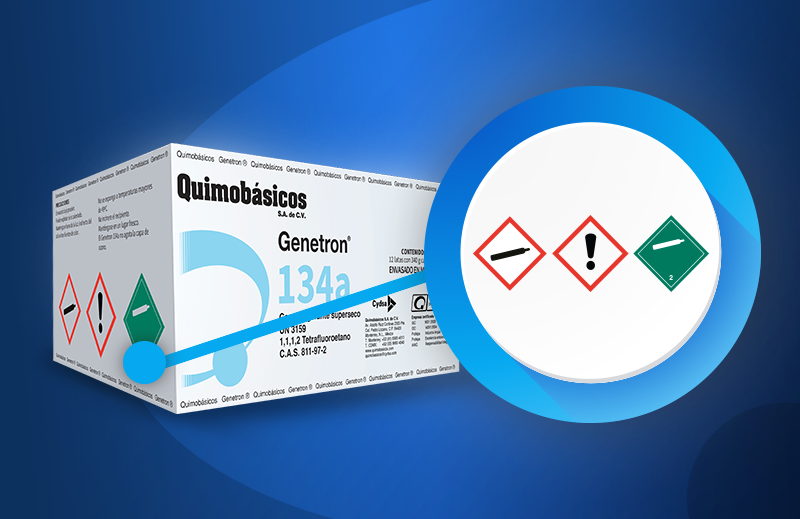

Figura 3. Pictogramas en Caja de Genetron 134a

Por tu propia seguridad y la de los tuyos te sugerimos confiar únicamente en productos que cumplan con estas regulaciones en pro de asegurar tu bienestar y el de tu negocio.

Si tienes comentarios al respecto de la publicación o si te parece útil te agradecemos que nos comentes en este tu Blog, en nuestra página de Facebook o en la cuenta de Twitter que en Quimobásicos ponemos a tu disposición.

¿Tienes dudas adicionales y que no hayamos resuelto en este artículo? Por favor deja un comentario con la duda al final de la publicación, o si gustas puedes contactarnos en nuestras redes sociales de FacebookTwitter  o YouTube.

En Quimobásicos nos interesa mucho saber tu opinión sobre nuestras publicaciones, ya que con ello nos ayudas a mejorar continuamente. No dudes en dejarnos tu comentario, crítica o sugerencia que tengas sobre la empresa, los productos Genetron o sobre nuestros contenidos.

Nuevas regulaciones de identificación y comunicación de peligros y riesgos por sustancias químicas

En las siguientes líneas te contaremos los elementos básicos sobre la nueva NOM-018-STPS-2015 que rige la identificación y comunicación de peligros y riesgos por sustancias químicas en las áreas de trabajo.

Primero que todo comenzaremos explicando que es una Norma Oficial Mexicana, ésta es una regulación obligatoria puesta por las dependencias competentes. La finalidad de una NOM es otorgar confianza a los consumidores de que el producto que adquieren es confiable; ampliar las opciones al consumidor y evitar que el uso o consumo del producto sea un riesgo para la salud.

La NOM-018-STPS-2015 entró en vigor el 9 de octubre del 2018 y su objetivo principal consiste en determinar los requisitos necesarios en los centros de trabajo del sistema armonizado de identificación y comunicación de los peligros y riesgos por sustancias químicas, de esta manera se previenen daños al personal del área y a los que actúan en casos de emergencia.

La NOM cuenta con una validez oficial en todo México y se aplica a todos los centros de trabajo donde es requisito trabajar con sustancias químicas de alto riesgo. Esta norma, a pesar de proteger contra químicos peligrosos, no aplica para todos los productos encontrando así que la NOM no protege contra: farmacéuticos, aditivos alimenticios, cosméticos, residuos de plaguicidas en alimentos y otros residuos peligrosos.

A continuación se mencionan algunas de las obligaciones que los trabajadores tienen bajo la NOM-018-STPS-2015:

  • Apoyar en la implementación del sistema armonizado de identificación y comunicación de peligros de sustancias químicas peligrosas y mezclas en el centro de trabajo.
  • Apoyo en los cursos y capacitaciones brindados por el patrón.
  • Conocer la información existente en las hojas de datos de seguridad, así como saber señalar las sustancias químicas peligrosas y las mezclan con las que se trabaja en el centro de trabajo.
  • Notificar al patrón la falta de hojas de datos de seguridad, de señalamientos de depósitos, recipientes o áreas de almacenamiento de las sustancias químicas peligrosas y de las mezclas con las que se trabaje en el centro de trabajo.

Pictogramas

Con estos nuevos lineamientos, se deberán usar los pictogramas que correspondan a los peligros y categorías de las sustancias químicas o mezclas como se muestra a continuación:

Figura 1. Pictogramas de Seguridad

Indicadores de peligro y consejos de prudencia

Tanto la señalización como las hojas de datos de seguridad empleadas en los centros de trabajo debe de incluir los peligros físicos, los códigos de las frases, las indicaciones de los peligros físicos, la clase o tipo de peligro y las categorías de peligro tal y como se muestran en nuestras hojas de seguridad disponibles en la página web de Quimobásicos; te invitamos a que las conozcas y descargues dando click en el siguiente enlace: Hojas de Seguridad.

En Quimobásicos sabemos que es de vital importancia el cumplimiento de las normas y regulaciones oficiales (la  NOM-018-STPS-2015 incluída). Por esto y más los empaques y envases de los productos que manejamos se encuentran señalados con los pictogramas para identificar peligros y riesgos por sustancias químicas peligrosas en los centros de trabajo, y esto mucho antes de la fecha de entrada en vigor de la Norma Oficial Mexicana. Para saber más acerca de esta norma puedes consultar la información directamente en la Secretaría del Trabajo dando click AQUÍ.

En las siguientes ilustraciones puedes observar las aplicaciones detalladas de los Códigos de Peligro (Figura 2), Consejos de Prudencia (Figura 2) y Pictogramas (Figura 3):



Figura 2. Códigos de Peligro y Consejos de Prudencia en Lata de 1kg de Genetron 134a

Figura 3. Pictogramas en Caja de Genetron 134a

Por tu propia seguridad y la de los tuyos te sugerimos confiar únicamente en productos que cumplan con estas regulaciones en pro de asegurar tu bienestar y el de tu negocio.

Si tienes comentarios al respecto de la publicación o si te parece útil te agradecemos que nos comentes en este tu Blog, en nuestra página de Facebook o en la cuenta de Twitter que en Quimobásicos ponemos a tu disposición.

¿Tienes dudas adicionales y que no hayamos resuelto en este artículo? Por favor deja un comentario con la duda al final de la publicación, o si gustas puedes contactarnos en nuestras redes sociales de FacebookTwitter  o YouTube.

En Quimobásicos nos interesa mucho saber tu opinión sobre nuestras publicaciones, ya que con ello nos ayudas a mejorar continuamente. No dudes en dejarnos tu comentario, crítica o sugerencia que tengas sobre la empresa, los productos Genetron o sobre nuestros contenidos.

¿Es Necesario hacer el Reemplazo del R-22 en aire acondicionado?

En esta ocasión hablaremos de las opciones de sustitución para sistemas de aire acondicionado que actualmente contengan R-22. Intentaremos darte un poco de contexto histórico así como un sustento teórico para que tomes tu propia decisión de manera informada.

Lo primero que hay que aclarar ante la desinformación es que el R-22 está disponible en México de manera libre (de venta aquí), y si bien existe un plan conjunto del Gobierno Mexicano y organismos internacionales para su eliminación progresiva este deberá ejecutarse completamente hasta el año 2030 de acuerdo al Protocolo de Montreal.

La primera fase del calendario de eliminación de los Hidroclorofluorocarbonos (HCFC) en México se ha cumplido de manera satisfactoria de acuerdo a lo que se estableció en los acuerdos surgidos del Protocolo de Montreal. En el año 2015 se realizó una reducción del 10% en la oferta del refrigerante R-22 tanto por parte de las casas productoras (como Quimobásicos), así como de las otras empresas puramente comercializadoras. La eliminación paulatina ha dado la oportunidad a los técnicos HVACR de poder programar el reemplazo del refrigerante o, en su defecto, darle al cliente un cálculo del tiempo de vida estimado de los equipos con que cuenta.

Gráfica 1. Protocilo Montreral, Salida o “Phase Out” en del R-22 emisivo en México.

LA SUSTITUCIÓN DEL R-22 POR SUS ALTERNATIVAS

El R-22 en su mayoría es utilizado en aire acondicionado doméstico, residencial e industrial. Algunos importadores de “refrigerantes alternativos” señalan en su argumentación de ventas como principal característica de sus productos que el que “no es necesario reemplazar el lubricante”; olvidando que lo más importante en términos de sustitución es mantener la capacidad y eficiencia, además de tener el más bajo potencial de calentamiento global posible. Realizar la sustitución de R-22 bajo estas premisas indicaría en la mayoría de los casos que los equipos funcionen con menor eficiencia, consumiendo más energía y usando gases alternativos que no son los más amigables con el ambiente.

Viendo esta problemática en comunicación es que hicimos la comparación en condiciones controlada y analizado algunos de los reemplazos viables en el mercado mexicano como son: Genetron 422D, Genetron 407C, R-438A (también conocido como MO99) y R-417A.

De ellos obtuvimos el siguiente resultado en cuanto a su EFICIENCIA:

Gráfica 2. Eficiencia del R-22 vs Alternativas

En este análisis el refrigerante mejor posicionado en cuanto a CAPACIDAD, es el Genetron 407C al obtener un 6% más que los dos mejor posicionados (R417A y R422D), es necesario mencionar que con este refrigerante es necesario un cambio de lubricante de alquilbenceno por Polioléster (POE). Aquí es recomendable extraer un 85% del lubricante. Con el Genetron 407C se asegura una capacidad del 97% y no es necesario ajustar o cambiar las válvulas VTX.

En el caso de decidirse a usar los gases refrigerantes R438A (MO99), R422D  o el R417A tendrías que contar dentro de las desventajas que estos exhiben la notoria baja de eficiencia de los equipos y que su Potencial de Calentamiento Global sería también superior al del R-407C, en ellos es posible que no en todos los casos sería necesario el reemplazo del lubricante al realizar la sustitución.

En este comparativo de las Eficiencia del R-22 vs Alternativas cabe mencionar que la prueba estuvo realizada bajo las siguientes condiciones constantes:

  • Desplazamiento del compresor 1m3/s
  • Eficiencia isotrópica de compresión de 0.7
  • Temperatura de condensación @ 45°C
  • Subenfriamiento 5°C
  • Temperatura de evaporación @ -3°C
  • Sobrecalentamiento de 5°C.
  • Temperatura de succión 4°C

Respecto al Potencial de Calentamiento Global (PCG) R 22 vs Alternativas

Gráfica 3. Potencial de Calentamiento Global.

Algunas Conclusiones Finales que consideramos importante deben ser mencionadas:

  • El refrigerante usado para reemplazar R-22 debe mantener capacidad y eficiencia.
  • El refrigerante usado para reemplazar R-22 debe ser compatible con los materiales originales del equipo. Por ejemplo con intercambiadores (condensador, evaporador, etc.), con el compresor y con otros componentes.
  • Las propiedades termodinámicas del refrigerante sustituto deben ser lo más cercano al refrigerante a sustituir (en este caso a las del R22).
  • El refrigerante sustituto debe mantener (o reducir) el índice de Potencial de Calentamiento Global (PCG).
  • El refrigerante del cual sustituyas debe cumplir con las regulaciones de producción y tener una producción a largo plazo.




Recuerda que si te quedan algunas dudas siempre puedes consultarnos sobre las mejores opciones para el reemplazo del R-22, no dudes en hacérnoslas saber en los comentarios o a nuestro correo electrónico quimobasicos@cydsa.com .

¿Tienes dudas adicionales y que no hayamos resuelto en esta publicación? Por favor deja un comentario con la duda al final de la publicación, o si gustas puedes contactarnos en nuestras redes sociales de FacebookTwitter  o YouTube. En Quimobásicos nos interesa mucho saber tu opinión sobre nuestras publicaciones, ya que con ello nos ayudas a mejorar continuamente. No dudes en dejarnos cualquier comentario, duda o sugerencia que tengas sobre esta publicación.

Líneas de Refrigerante

A lo largo de diferentes publicaciones hemos tratado varios conceptos teóricos utilizados en el área de refrigeración y aire acondicionado, también hemos repasado el uso y descripción de otros elementos como son los compresores, condensadores y  dispositivos de control de flujo.

A continuación intentaremos repasar un poco más a profundidad las Líneas de Refrigeración; como su nombre indica, es la sección encargada de la conducción del refrigerante de una parte del sistema a la otra; y como bien sabemos, el refrigerante lo podemos encontrar en estado líquido o vapor dependiendo de la sección en que se encuentre del sistema de refrigeración.

En la mayoría de los casos, las líneas de refrigerante están construidas por tubos de cobre rígido, aunque en algunos países se permite el uso de tubos de cobre flexibles en el extremo de la unidad condensadora y en los accesorios. Sin embargo, las partes de un sistema de refrigeración no se encuentran conectadas una a lado de la otra, más bien se encuentran unidas a través de un sistema de tuberías que reciben el nombre de ‘líneas de refrigerante’ (Ver Figura 1).

Figura 1. Elementos de una Línea de Refrigerante típica.



Los sistemas de refrigeración cuentan con 3 líneas principales las cuales te explicamos a detalle a continuación y las cuales puedes observar en el diagrama superior.



Líneas de líquido.

En esta línea el refrigerante y el aceite se mezclan adecuadamente. Aún cuando el líquido se mueva lentamente y existan trampas en la línea el aceite nunca quedará atrapado. Debe existir suficiente presión en la línea para evitar que el dispositivo de control de flujo trabaja incorrectamente. Para evitar una caída de presión excesiva se recomienda sub enfriar el líquido.


Líneas de succión.

Existen problemas de diseco, principalmente cuando se utilizan compresores reciprocantes (los que utilizan cilindros y pistones para comprimir). Esta debe tener el diámetro apropiado para compensar la pérdida de presión ocasionada cuando el sistema trabaja a su máxima capacidad. Esta línea debe ser capaz de regresar el aceite del evaporador al compresor cuando el sistema traba a velocidades lentas.



Líneas de descarga.

Conocida como línea de gas caliente, es una línea con pocos problemas en los sistemas que tienen el condensador integrado. Esta línea se debe disecar de tal manera que no retenga el aceite del compresor.

Todas las tuberías de que componen las líneas de refrigerante deben ser del tamaño correcto para la cantidad de líquido o vapor a las que fueron disecadas, incluyendo el diámetro correcto, la longitud y el calibre de la tubería. Esto es de vital importancia ya que un mal diseco provoca una pérdida de presión del refrigerante en las líneas, y es perjudicial para el sub enfriamiento de la línea del líquido. Esto ocasiona que la válvula de expansión no realice adecuadamente su trabajo. También existen problemas con el compresor y el evaporador cuando hay bajas presiones en el sistema.

Si tienes comentarios al respecto de la siguiente publicación o si te parece útil te agradecemos que nos comentes en este tu Blog, nuestra página de Facebook o en la cuenta de Twitter que en Quimobásicos ponemos a tu disposición.

¿Tienes dudas adicionales y que no hayamos resuelto en este artículo? Por favor deja un comentario con la duda al final de la publicación, o si gustas puedes contactarnos en nuestras redes sociales de FacebookTwitter  o YouTube.

En Quimobásicos nos interesa mucho saber tu opinión sobre nuestras publicaciones, ya que con ella ayudas a que brindemos un mejor servicio mediante nuestras publicaciones. Por favor no dudes en dejarnos tu comentario, crítica o sugerencia que tengas sobre la empresa, los productos Genetron o el Blog y sus contenidos.
