Dispositivos de control de flujo, 3a Entrega

A lo largo de esta y anteriores publicaciones hemos visto distintos conceptos que nos ayudan a entender de mejor manera el ámbito de la refrigeración. Con el fin de completar la información obtenida y aprendida, les hemos traído esta tercera parte de los conceptos de refrigeración. Hoy nos enfocaremos en definir los diferentes tipos de dispositivos de control de flujo.
Para empezar debemos hacernos primero esta pregunta ¿qué son los dispositivos de control de flujo? Se conocen con este nombre a aquellos componentes del sistema de refrigeración encargados de regular el refrigerante líquido en los evaporadores. Son conocidos por dividir el sistema de refrigeración, de igual manera que lo hace el compresor, en alta y baja presión.

Funcionamiento de dispositivo de control de flujo

Diferentes tipos de dispositivos de control de flujo:

• Tubo capilar: este dispositivo de control es el más básico de todos, se encuentra formado por un pequeño tubo perforado a lo largo de su interior, pero esta perforación es muy pequeña. Dispositivos como este solo se encuentran en equipos que poseen gabinete y en sistemas inundados (un 75% del volumen del equipo es refrigerante). A este dispositivo no se le considera una válvula debido a que no cuenta con un mecanismo de ajuste y por tal motivo no es controlable de otra manera, excepto por la perforación de su interior. Por lo tanto, el tamaño del tuvo debe estar adecuado al sistema específico.

Tubo Capilar

• Válvula termostática de expansión (VTE): este dispositivo es el más usado en los sistemas de refrigeración. Funciona con ayuda de la temperatura y la presión, y tiene una abertura que controla el flujo del refrigerante; mientras una aguja se encarga de controlar la velocidad del flujo mediante un bulbo que siempre contiene líquido. Para esto se mide y compara la temperatura del compresor con la del bulbo, y la aguja abrirá la válvula dependiendo de las necesidades del evaporador. A mayor temperatura del evaporador, mayor será la abertura de la válvula.

Válvula termoeléctrica de expansión



Resultado de imagen para Válvula automática de expansión

• Válvula automática de expansión (VAE): se encarga de controlar el flujo del refrigerante de la línea del líquido manteniendo la presión constante en el evaporador. El sistema funciona de forma semejante al del VTE, pero en lugar de controlar la temperatura controla la presión del evaporador. Esta válvula no permitirá que el líquido vaya al compresor a menos que se reduzca la presión del mismo.

Válvula automática de expansión (VAE)

• Válvula termoeléctrica de expansión (VTEE). Este dispositivo consta de dos partes, la válvula que controla el flujo y un sensor eléctrico que mide el calor por medio de termistores. El termistor se define como un conductor eléctrico que cambia su conductividad (capacidad para conducir electricidad) cuando existe un cambio en la temperatura. A mayor temperatura, los termistores conducen mayor electricidad. Cuando el evaporador tiene una temperatura elevada los termistores aumentan el voltaje provocando que el sensor interprete el incremento en el voltaje como un aumento en la temperatura, incitando a que la válvula se abra y permita un mayor flujo de refrigerante.

De esta manera, se podría decir que los dispositivos de control de flujo cargan con la responsabilidad de evitar que el líquido llegue al compresor, evitando así daños en el mismo.

Válvula termoeléctrica de expansión (VTEE)

Si tienes comentarios al respecto de la publicación o si te parece útil te agradecemos que nos comentes en este tu Blog, en nuestra página de Facebook o en la cuenta de Twitter que en Quimobásicos ponemos a tu disposición.

¿Tienes dudas adicionales y que no hayamos resuelto en este artículo? Por favor deja un comentario con la duda al final de la publicación, o si gustas puedes contactarnos en nuestras redes sociales de FacebookTwitter  o YouTube.

En Quimobásicos nos interesa mucho saber tu opinión sobre nuestras publicaciones, ya que con ello nos ayudas a mejorar continuamente. No dudes en dejarnos tu comentario, crítica o sugerencia que tengas sobre la empresa, los productos Genetron o sobre nuestros contenidos.



Conceptos sobre el calor y energía, 2a Entrega

Como técnico en el área de refrigeración y aire acondicionado quizás te encuentres acostumbrado a trabajar con algunos términos desconocidos para ti. Es por eso que hoy en este artículo hablaremos sobre algunos de estos conceptos para explicarte más a detalle lo que son y cómo son empleados en el trabajo.

Estos son los términos y sus significados:

Calor

Es la forma de energía generada por el movimiento de las moléculas de un cuerpo. Si el movimiento es menor, la cantidad de calor será igual que la del movimiento, es decir, menor; en cambio si ocurre lo contrario, la carga mayor de movimiento provocará que la temperatura se eleve.

El calor puede ser medido en Celsius o Faranheit

BTU (British Thermal Unit)

Unidad de medida inglesa que se utiliza para medir una cantidad de calor. Un BTU se define como la cantidad de calor necesaria para aumentar (o disminuir) en un grado Fahrenheit la temperatura de una libra de agua.

Tonelada de refrigeración

Se refiere a la capacidad de extracción de la carga térmica de un equipo de refrigeración. Es definida además como la cantidad de calor requerida para convertir una tonelada de hielo en agua en una hora. Una tonelada de refrigeración equivale a 12,000 BTU.

Conversión de unidades útiles para el cálculo en aire acondicionado



Calor latente

Se le llama así al calor necesario para producir un cambio de estado en una sustancia sin que exista un cambio de temperatura. Un ejemplo muy claro de esto es cuando ocurre el cambio de estado líquido a vapor del agua. Cuando el agua llega a los 100° C, mantiene su temperatura en esa misma cantidad hasta que se evapora por completo.

Calor sensible

Es el calor causante de que una sustancia aumente su temperatura. Provoca un aumento o disminución de la temperatura, mientras que el calor latente solo produce un cambio de estado (líquido, vapor o sólido).

Condensación

Es un cambio de estado provocado por la extracción de calor (enfriamiento) donde los gases pasan a estado líquido.

Evaporación

Es lo contrario a la condensación. Este cambio es producido por la introducción de calor (calentamiento) a un líquido para que pase al estado gaseoso.

Conducción

Se trata de la transferencia de calor a través de los sólidos. Esta transferencia ocurre cuando dos cuerpos con diferentes temperaturas entran en contacto directo provocando que el cuerpo con mayor temperatura seda parte de ella al cuerpo de menor temperatura, esto hasta que ambos posean la misma temperatura.

Convección

Es la transferencia de calor por medio de cuerpos en estado líquido o sólido. Un ejemplo de convección es cuando usamos el horno. Primero se calienta el aire de la cabina del horno para después encargarse de calentar la comida dentro del horno. La convección es la transferencia entre el aire y la comida.

Ejemplo de convección en la vida diaria

Convección forzada

Es igual a la convección normal, pero con la diferencia de que en ésta aceleramos la transferencia de calor con medios externos. Por ejemplo, cuando usamos un abanico estamos forzando al aire a que fluya más rápido y absorba el exceso de temperatura corporal a mayor velocidad.

Radiación

Se le conoce así a la transferencia de calor por medio de ondas electromagnéticas. El ejemplo más claro de la radiación son los rayos solares, éstos poseen ondas electromagnéticas que calienten los objetos que se interponen en su camino. De esta forma es como los pavimentos de las calles, donde los rayos del sol dan directamente, se calientan de manera exorbitante por la absorción del calor de las ondas electromagnéticas.

Esperamos que los conceptos dados en este artículo hayan sido de ayuda para ampliar la comprensión de nuestro trabajo; si crees conveniente que otros deban aprender sobre ellos no dudes en compartir.

Si tienes comentarios al respecto de la publicación o si te parece útil te agradecemos que nos comentes en este tu Blog, en nuestra página de Facebook o en la cuenta de Twitter que en Quimobásicos ponemos a tu disposición.

¿Tienes dudas adicionales y que no hayamos resuelto en este artículo? Por favor deja un comentario con la duda al final de la publicación, o si gustas puedes contactarnos en nuestras redes sociales de FacebookTwitter  o YouTube.

En Quimobásicos nos interesa mucho saber tu opinión sobre nuestras publicaciones, ya que con ello nos ayudas a mejorar continuamente. No dudes en dejarnos tu comentario, crítica o sugerencia que tengas sobre la empresa, los productos Genetron o sobre nuestros contenidos.



Conceptos sobre Presión y Humedad, 1a Entrega

La publicación de esta semana tiene por tema hacer un repaso de algunos de los conceptos básicos del área de Refrigeración y Aire Acondicionado que son parte del día a día en nuestras labores; en esta ocasión repasaremos algunos términos esenciales en la labor del técnico en refrigeración o profesional en aire acondicionado.

Esta es la primera de una serie de tres recopilaciones de conceptos, en esta publicación nos enfocaremos en algunos conceptos relacionados a la presión y la humedad.

HUMEDAD
Se conoce como humedad a la cantidad de agua que se encuentra dispersa en el ambiente (aire). Cuando el aire contiene la máxima cantidad de agua permisible, es cuando se genera el concepto de saturación de agua en el aire. Conocemos dos formas distintas de humedad en nuestro ambiente laboral, la humedad relativa y la humedad específica.



Humedad relativa y específica

HUMEDAD ESPECÍFICA
La humedad específica se define como la cantidad de masa (peso) de vapor de agua disuelto en el aire (humedad). Se expresa en unidades de libras de vapor de agua por libra de aire seco (aire con 0% de humedad).

HUMEDAD RELATIVA
Se le conoce como el porcentaje del grado de saturación de vapor de agua en el aire. Se expresa en una escala de 0 a 100%. Por ejemplo, se dice que cuando la humedad relativa es 0%, es porque no existe nada de agua disuelta en el aire. Un valor de humedad relativa de 50% nos indica que el aire a aceptado la mitad de la cantidad máxima de agua que puede absorber. Por último, decimos que la humedad relativa del 100% ocurre cuando se llega a la saturación de agua en el aire.

SATURACIÓN
Se le conoce como saturación a la concentración máxima de un compuesto disuelto en otro. Es decir, que ya no puede agregar ni un solo gramo del compuesto que se disuelve en el otro. Por ejemplo, cuando el ambiente (aire) ya no puede absorber más agua (humedad) es que el aire está saturado de agua.

PRESIÓN ATMOSFÉRICA
En la presión que ejerce el aire que existe en el ambiente a la superficie de la tierra. Mientras más cerca nos encontremos del nivel del mar, va a existir más aire sobre nosotros, lo que genera una presión mayor. Si nos encontramos a una altura muy por encima del nivel del mar, tenemos menos aire sobre nosotros generando una menor presión atmosférica.

TRANSFERENCIA DE CALOR
La transferencia de calor es el proceso físico donde la energía interna de un cuerpo (que podemos medir como la temperatura) se mueve a un cuerpo con menor energía que el anterior. Por ejemplo, si tenemos un cuerpo a 100°C y lo sumergimos en una gran cantidad de agua fría, la energía del cuerpo caliente se transferirá al agua fría generando que la temperatura del cuerpo caliente disminuya. Es importante mencionar que la energía siempre fluye del cuerpo más caliente al más frío.

PUNTO DE ROCÍO
El punto de rocío ocurre en el momento en que se enfría el aire saturado de humedad, disminuyendo su capacidad de absorción de vapor de agua. Esto genera que el agua que ya no puede estar disuelta en aire se comience a condensar, generado unas pequeñas gotas de agua.

Ejemplo de punto de rocío

REFRIGERANTE
Se le conoce como refrigerante a las sustancias con bajos puntos de ebullición (menores a los -15°C) que se utilizan como medios para robar el calor del ambiente y desplazarlo a otra zona.



Hasta aquí la publicación de la semana, esperamos que estas definiciones te ayuden a complementar o a refrescar tus conocimientos en el ámbito de la refrigeración. Te invitamos a que sigas al pendiente de las siguientes partes de esta trilogía de conceptos del área de refrigeración y aire acondicionado.

Si tienes comentarios al respecto de la publicación o si te parece útil te agradecemos que nos comentes en este tu Blog, en nuestra página de Facebook o en la cuenta de Twitter que en Quimobásicos ponemos a tu disposición.

¿Tienes dudas adicionales y que no hayamos resuelto en este artículo? Por favor deja un comentario con la duda al final de la publicación, o si gustas puedes contactarnos en nuestras redes sociales de FacebookTwitter  o YouTube.

En Quimobásicos nos interesa mucho saber tu opinión sobre nuestras publicaciones, ya que con ello nos ayudas a mejorar continuamente. No dudes en dejarnos tu comentario, crítica o sugerencia que tengas sobre la empresa, los productos Genetron o sobre nuestros contenidos.



Líneas de Refrigerante

A lo largo de diferentes publicaciones hemos tratado varios conceptos teóricos utilizados en el área de refrigeración y aire acondicionado, también hemos repasado el uso y descripción de otros elementos como son los compresores, condensadores y  dispositivos de control de flujo.

A continuación intentaremos repasar un poco más a profundidad las Líneas de Refrigeración; como su nombre indica, es la sección encargada de la conducción del refrigerante de una parte del sistema a la otra; y como bien sabemos, el refrigerante lo podemos encontrar en estado líquido o vapor dependiendo de la sección en que se encuentre del sistema de refrigeración.

En la mayoría de los casos, las líneas de refrigerante están construidas por tubos de cobre rígido, aunque en algunos países se permite el uso de tubos de cobre flexibles en el extremo de la unidad condensadora y en los accesorios. Sin embargo, las partes de un sistema de refrigeración no se encuentran conectadas una a lado de la otra, más bien se encuentran unidas a través de un sistema de tuberías que reciben el nombre de ‘líneas de refrigerante’ (Ver Figura 1).

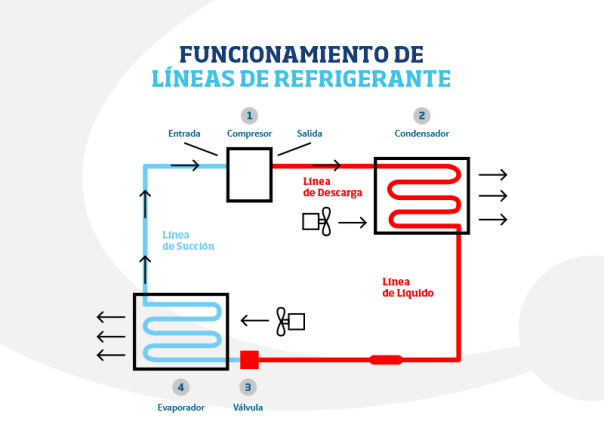

Figura 1. Elementos de una Línea de Refrigerante típica.



Los sistemas de refrigeración cuentan con 3 líneas principales las cuales te explicamos a detalle a continuación y las cuales puedes observar en el diagrama superior.



Líneas de líquido.

En esta línea el refrigerante y el aceite se mezclan adecuadamente. Aún cuando el líquido se mueva lentamente y existan trampas en la línea el aceite nunca quedará atrapado. Debe existir suficiente presión en la línea para evitar que el dispositivo de control de flujo trabaja incorrectamente. Para evitar una caída de presión excesiva se recomienda sub enfriar el líquido.


Líneas de succión.

Existen problemas de diseco, principalmente cuando se utilizan compresores reciprocantes (los que utilizan cilindros y pistones para comprimir). Esta debe tener el diámetro apropiado para compensar la pérdida de presión ocasionada cuando el sistema trabaja a su máxima capacidad. Esta línea debe ser capaz de regresar el aceite del evaporador al compresor cuando el sistema traba a velocidades lentas.



Líneas de descarga.

Conocida como línea de gas caliente, es una línea con pocos problemas en los sistemas que tienen el condensador integrado. Esta línea se debe disecar de tal manera que no retenga el aceite del compresor.

Todas las tuberías de que componen las líneas de refrigerante deben ser del tamaño correcto para la cantidad de líquido o vapor a las que fueron disecadas, incluyendo el diámetro correcto, la longitud y el calibre de la tubería. Esto es de vital importancia ya que un mal diseco provoca una pérdida de presión del refrigerante en las líneas, y es perjudicial para el sub enfriamiento de la línea del líquido. Esto ocasiona que la válvula de expansión no realice adecuadamente su trabajo. También existen problemas con el compresor y el evaporador cuando hay bajas presiones en el sistema.

Si tienes comentarios al respecto de la siguiente publicación o si te parece útil te agradecemos que nos comentes en este tu Blog, nuestra página de Facebook o en la cuenta de Twitter que en Quimobásicos ponemos a tu disposición.

¿Tienes dudas adicionales y que no hayamos resuelto en este artículo? Por favor deja un comentario con la duda al final de la publicación, o si gustas puedes contactarnos en nuestras redes sociales de FacebookTwitter  o YouTube.

En Quimobásicos nos interesa mucho saber tu opinión sobre nuestras publicaciones, ya que con ella ayudas a que brindemos un mejor servicio mediante nuestras publicaciones. Por favor no dudes en dejarnos tu comentario, crítica o sugerencia que tengas sobre la empresa, los productos Genetron o el Blog y sus contenidos.

Capacitaciones del mes de Agosto

 ¡Quimobásicos te invita a las charlas y capacitaciones del mes de Agosto!

El Sábado 18 de Agosto estaremos presentes en RE-FRAGA´S a partir de las 10:30 hrs. El local esta ubicado en León, Blvd. Mariano Escobedo #4821 Pte. Col. Lomas de las Hilamas, platicaremos acerca de la 4ta Generación de Refrigerantes. Para mayores informes comunícate al: 8113771143 con la Srita. Susana Narvaez.

El martes 28 de agosto a las 16:00 hrs. visitaremos nuestros amigos de RYSE Irap; ubicados en Adolfo López Mateo # 1507, Col. Renacimiento, Celaya, Gto, platicaremos sobre 4ta Generación de Refrigerantes. Para mayores informes comunícate con Ulices Maciel al 4621298915. ¡Te esperamos!

El j
ueves 30 de agosto estaremos presentes de 15:00 hrs. de nueva cuenta con RYSE Irap. Ubicado en Salamanca # 144, Santa Ana Pacueco, Gto. Platicaremos acerca de 4ta Generación de Refrigerantes. ¡No te lo puedes perder! Para mayores informes comunícate con Ulices Maciel al 4621298915.



Por último tratando el mismo tema, el viernes 31 de agosto estaremos presentes en Enrique del Moral S/N por Av. Siglo XXI, Irapuato, Gto., con nuestros amigos de RYSE Irap. A partir de las 18:00 hrs., te esperamos.

Para mayores informes comunícate con Ulices Maciel al 4621298915

Para dudas o comentarios escríbenos a quimobasicos@cydsa.com y consulta informes sobre nuestra participación.

¡No te lo puedes perder!

Este es el calendario detallado del mes de Agosto:

FECHA ORGANIZADOR DIRECCIÓN MÁS INFORMES LUGAR TEMA
18 de Ago.

RE-FRAGA’S

Blvd. Mariano Escobedo 4821 Pte. Col. Lomas de las Himalayas

Susana Narvaez 8113771143

León, Gto. 4ta Generación Refrigerantes
28 de Ago. RYSE Irap Adolfo López Mateo 1507, Col. Renacimiento

Ulices Maciel 4621298915

Celaya, Gto. 4ta Generación Refrigerantes
30 de Ago.

RYSE Irap

Salamanca 144, Santa Ana Pacueco

Ulices Maciel 4621298915

La Piedad, Gto. 4ta Generación Refrigerantes
31 de Ago. RYSE Irap Enrique del Moral S/N por Ave. Siglo XXI

Ulices Maciel 4621298915

 Irapuato, Gto. 4ta Generación Refrigerantes
