Conceptos Básicos de Refrigeración y Aire Acondicionado. 3ª Entrega: Dispositivos de control de flujo


En previas publicaciones hemos visto algunos de los conceptos esenciales para entender el amplio ámbito de la refrigeración. Con el fin de complementar la información que ya hemos aprendido, les traemos esta tercera parte de conceptos de refrigeración. Cabe recalcar que en esta sección nos centraremos definir los diferentes tipos de dispositivos de control de flujo.

¿Qué son los dispositivos de control de flujo? Son aquellos componentes del sistema de refrigeración encargados de regular el flujo del refrigerante líquido en los evaporadores. Son conocidos por dividir el sistema de refrigeración, al igual que el compresor, en la parte de alta presión y de baja presión.

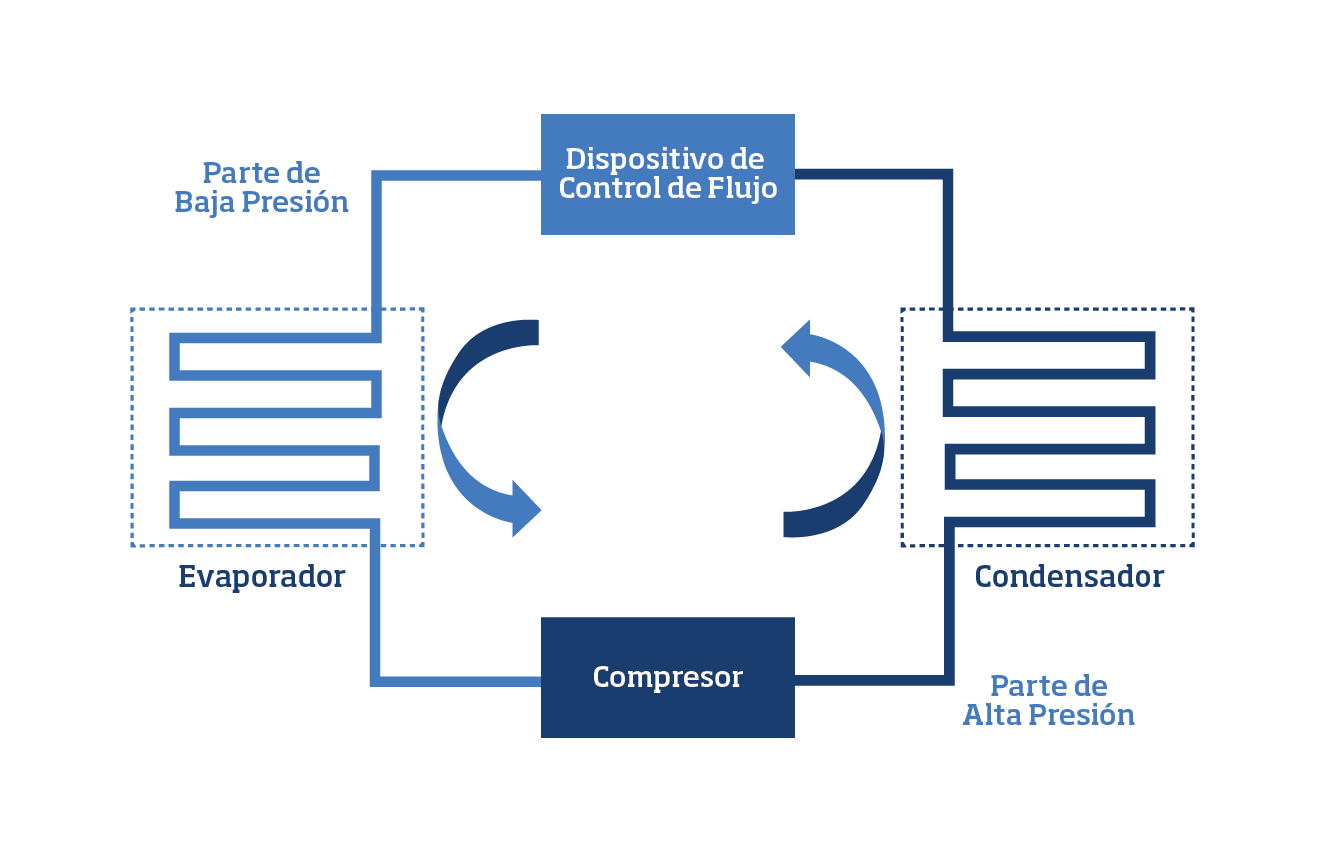

Ilustración 1. Funcionamiento de dispositivo de control de flujo.

Diferentes tipos de dispositivos de control de flujo:

• Tubo capilar: este dispositivo de control es el más básico de todos, se encuentra formado por un pequeño tubo perforado a lo largo de su interior, pero esta perforación es muy pequeña. Dispositivos como este solo se encuentran en equipos que poseen gabinete y en sistemas inundados (un 75% del volumen del equipo es refrigerante). A este dispositivo no se le considera una válvula debido a que no cuenta con un mecanismo de ajuste y por tal motivo no es controlable de otra manera, excepto por la perforación de su interior. Por lo tanto, el tamaño del tuvo debe estar adecuado al sistema específico.

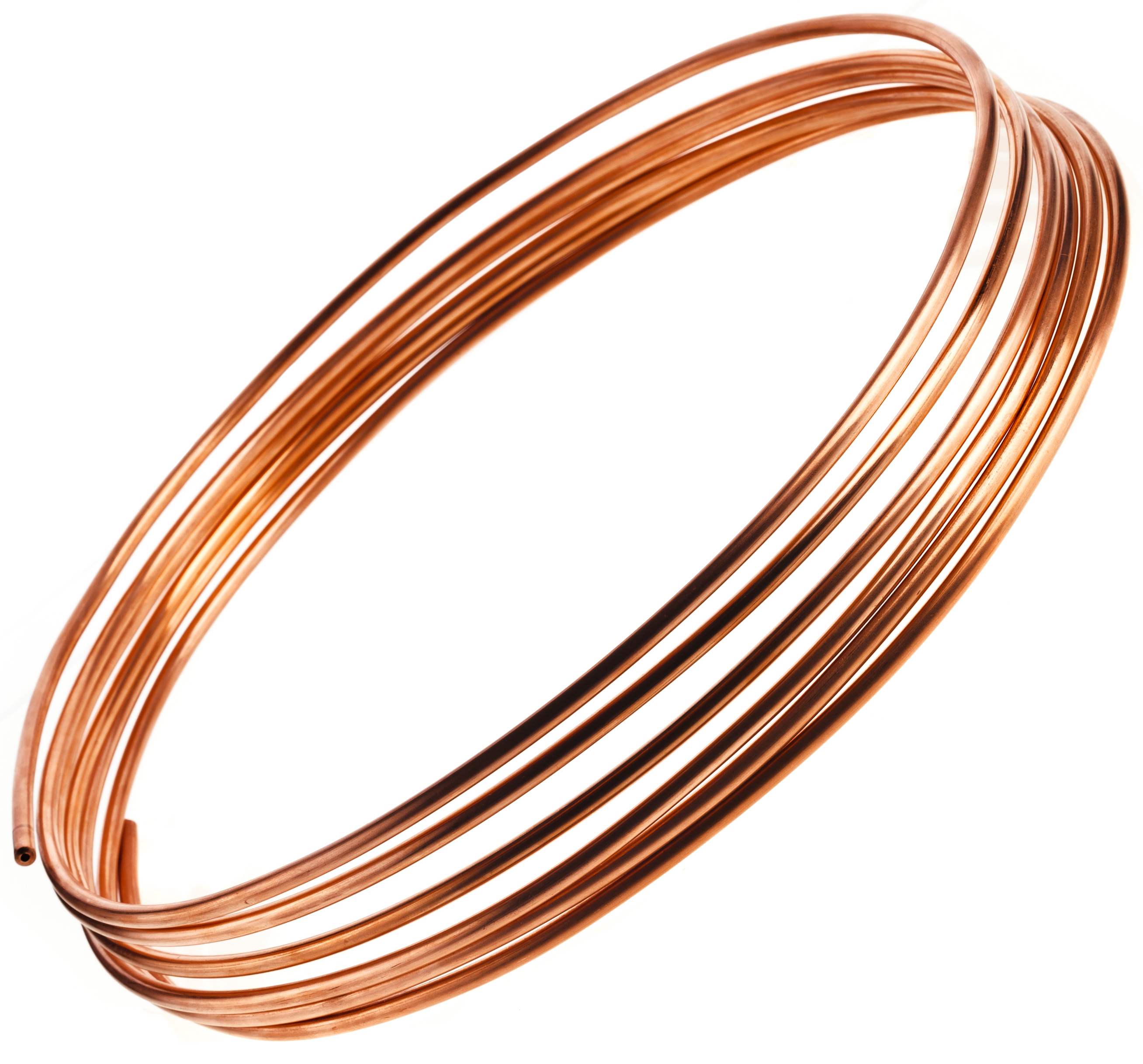

Ilustración 2. Tubo Capilar.

• Válvula termostática de expansión (VTE): este dispositivo es el más usado en los sistemas de refrigeración. Funciona con ayuda de la temperatura y la presión, y tiene una abertura que controla el flujo del refrigerante; mientras una aguja se encarga de controlar la velocidad del flujo mediante un bulbo que siempre contiene líquido. Para esto se mide y compara la temperatura del compresor con la del bulbo, y la aguja abrirá la válvula dependiendo de las necesidades del evaporador. A mayor temperatura del evaporador, mayor será la abertura de la válvula.

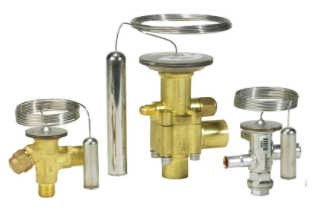

Ilustración 3. Válvula termoeléctrica de expansión.



Resultado de imagen para Válvula automática de expansión

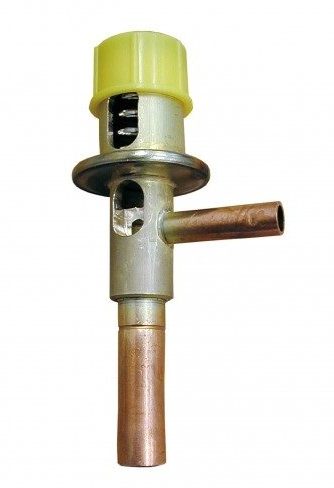

Ilustración 4. Válvula automática de expansión.

• Válvula automática de expansión (VAE): se encarga de controlar el flujo del refrigerante de la línea del líquido manteniendo la presión constante en el evaporador. El sistema funciona de forma semejante al del VTE, pero en lugar de controlar la temperatura controla la presión del evaporador. Esta válvula no permitirá que el líquido vaya al compresor a menos que se reduzca la presión del mismo.

• Válvula termoeléctrica de expansión (VTEE). Este dispositivo consta de dos partes, la válvula que controla el flujo y un sensor eléctrico que mide el calor por medio de termistores. El termistor se define como un conductor eléctrico que cambia su conductividad (capacidad para conducir electricidad) cuando existe un cambio en la temperatura. A mayor temperatura, los termistores conducen mayor electricidad. Cuando el evaporador tiene una temperatura elevada los termistores aumentan el voltaje provocando que el sensor interprete el incremento en el voltaje como un aumento en la temperatura, incitando a que la válvula se abra y permita un mayor flujo de refrigerante.

De esta manera, se podría decir que los dispositivos de control de flujo cargan con la responsabilidad de evitar que el líquido llegue al compresor, evitando así daños en el mismo.

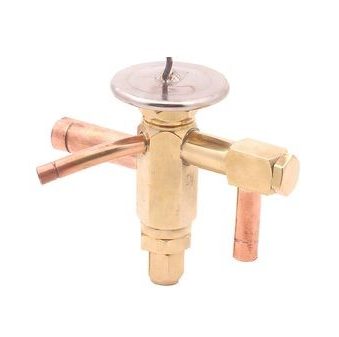

Ilustración 5. Válvula termoeléctrica de expansión (VTEE).

Si tienes comentarios al respecto de la publicación o si te parece útil te agradecemos que nos comentes en este tu Blog, en nuestra página de Facebook o en la cuenta de Twitter que en Quimobásicos ponemos a tu disposición.

¿Tienes dudas adicionales y que no hayamos resuelto en este artículo? Por favor deja un comentario con la duda al final de la publicación, o si gustas puedes contactarnos en nuestras redes sociales de FacebookTwitter  o YouTube.

En Quimobásicos nos interesa mucho saber tu opinión sobre nuestras publicaciones, ya que con ello nos ayudas a mejorar continuamente. No dudes en dejarnos tu comentario, crítica o sugerencia que tengas sobre la empresa, los productos Genetron o sobre nuestros contenidos.



¿Cómo utilizar una Tabla de Presión vs. Temperatura?

Algunos puntos clave deben ser considerados a la hora de resolver problemas usando una Tabla de Presión vs. Temperatura. Es importante que el técnico del servicio tenga a la mano la información adecuada al tratar de resolver un problema; por ejemplo, determinar la temperatura del serpentín (o su temperatura promedio) durante la operación.

En los refrigerantes más comunes, tales como el R-22 y el R-404A, la temperatura del serpentín puede ser leída en la escala de temperatura que muestra el indicador o calibrador.

En otros refrigerantes, especialmente para los de bajo deslizamiento, la temperatura del serpentín puede determinarse utilizando una Tabla de Presión vs. Temperatura, al ubicar la presión en el indicador y revisar su temperatura correspondiente. Sin embargo, En los refrigerantes de más alto deslizamiento, la tarea es un poco más difícil.

(más…)

La relevancia de conocer las especificaciones de los Gases Refrigerantes

Cuando hablamos de tipos de refrigerante tenemos que hablar también de la enorme variedad de equipos según su función, ya sea de conservación, confort, refrigeración, congelación e inclusive criogénicos. El tipo de refrigerante depende en gran medida de su aplicación final.

Los refrigerantes deben cumplir estrictos estándares de calidad los cuales se hallan establecidos en la norma ‘AHRI 700-2012’ que se refiere de manera precisa a las especificaciones con que deben cumplir los Refrigerantes Fluorocarbonados (Specification for Fluorocarbon Refrigerants).

Para conocer las especificaciones de los gases refrigerantes estos se someten a pruebas mediante un equipo llamado cromatógrafo, que nos indica las condiciones generales del gas refrigerante previo a ser envasado para su comercialización.

Las siguientes cinco características son las más comúnmente verificadas en laboratorios de acuerdo al programa de certificación de Refrigerantes:

  1. Humedad (ppm en peso).
  2. Acidez (ppm en peso).
  3. Residuo de alto punto de ebullición (% en volumen).
  4. No condensables (% en volumen).
  5. Impurezas volátiles, incluyendo otros refrigerantes (% en volumen).

Esto datos pudiesen ser más extensos y exhaustivos pero, como ya lo mencionábamos anteriormente, los análisis enlistados previamente son los más significativos al momento de reconocer las condiciones de calidad otorgadas por el fabricante de gases refrigerantes.

En el caso de las mezclas de gases refrigerantes, estas también deben ser sometidas a las pruebas anteriores y cumplir con el estándar para el tipo de mezcla refrigerante que la AHRI 700-2012 dictamine. Algunos ejemplos de los refrigerantes catalogados como mezclas son el R 404A, el R 410A, el R 507A, o inclusive el R 438a, entre otros tantos.



Es de suma importancia que verifiquemos que los refrigerantes que manejamos provengan de un fabricante serio que cumpla con los parámetros de certificación aceptables para cada gas refrigerante, ya sea puro o mezcla. Es cada vez más común encontrar en el mercado refrigerantes de dudosa procedencia, la mayoría de las veces el signo distintivo de estos es precisamente no brindar información ni del fabricante, sus métodos de contacto, ni de sus estándares de calidad en cuanto a humedad, acidez, porcentaje de residuos, elementos no condensables o grado de impurezas volátiles.

Al momento de hablar de estándares de calidad no sólo estamos arriesgando los equipos de los clientes, ¡estamos poniendo en juego nuestra reputación como profesionales!

La próxima vez que estés tentado a recurrir a un refrigerante apócrifo o “patito”, recuerda que cada equipo está diseñado con especificaciones de presión y temperatura específicas al estándar oficial de cada refrigerante; y que si el refrigerante no cumple con estos estándares mínimos de calidad lo más seguro es que estarás arriesgando el funcionamiento de los equipos y la calidad de tu trabajo.

Si tienes comentarios al respecto de la publicación o si te parece útil te agradecemos que nos comentes en este tu Blog, en nuestra página de Facebook o en la cuenta de Twitter que en Quimobásicos ponemos a tu disposición.

¿Tienes dudas adicionales y que no hayamos resuelto en este artículo? Por favor deja un comentario con la duda al final de la publicación, o si gustas puedes contactarnos en nuestras redes sociales de FacebookTwitter  o YouTube.

En Quimobásicos nos interesa mucho saber tu opinión sobre nuestras publicaciones, ya que con ello nos ayudas a mejorar continuamente. No dudes en dejarnos tu comentario, crítica o sugerencia que tengas sobre la empresa, los productos Genetron o sobre nuestros contenidos.



Importancia de los diagramas en los Sistemas de Refrigeración y Aire Acondicionado.

6GhfTJP

Cuando de mantenimiento o reparaciones en equipos de refrigeración o aire acondicionado hablamos, existen varios tipos de eventos que podemos identificar. Principalmente podemos hablar en esta ocasión de 2 tipos de ellos; Las fallas mecánicas y/o de control o eléctricas.

Un ejemplo de fallas mecánicas pueden ser; El plato de válvulas dañado, compresor con válvulas rotas, válvula de expansión obstruida, filtro deshidratador saturado, condensador o evaporador serpentín sucio, etc. Que normalmente dominamos en la industria de la refrigeración… Pero no debemos dejar atrás las fallas de control y/o eléctricas que cada día son mas relevantes en estos sistemas de refrigeración.

Los técnicos, además tener los conocimientos sobre los fundamentos de refrigeración, también deben saber leer un diagrama eléctrico o circuito de control, que hoy por hoy son muy importantes en el funcionamiento de estos equipos. Los fabricantes normalmente, nos indican en un solo diagrama o esquemático, como se encuentra el cableado y que circuito se debe completar para que nuestros sistema funcione correctamente, los cuales son representados en líneas, diagramas y dibujos.

Refrigeración

Diagrama de cableado con código de colores, “Sistema de Refrigeración”

Los diagramas los podemos encontrar con símbolos y líneas, que en algunos casos se codifican con colores que Lee el resto de esta entrada

Dispositivos de control de flujo, 3era entrega

En previas publicaciones hemos visto algunos de los conceptos esenciales para entender el amplio ámbito de la refrigeración. Con el fin de complementar la información que ya hemos aprendido, les traemos esta tercera parte de conceptos de refrigeración. Cabe recalcar que en esta sección nos centraremos definir los diferentes tipos de dispositivos de control de flujo.

¿Qué son los dispositivos de control de flujo? Son aquellos componentes del sistema de refrigeración encargados de regular el flujo del refrigerante líquido en los evaporadores. Son conocidos por dividir el sistema de refrigeración, al igual que el compresor, en la parte de alta presión y de baja presión.

Ilustración 1. Funcionamiento de dispositivo de control de flujo.

Diferentes tipos de dispositivos de control de flujo:

• Tubo capilar: este dispositivo de control es el más básico de todos, se encuentra formado por un pequeño tubo perforado a lo largo de su interior, pero esta perforación es muy pequeña. Dispositivos como este solo se encuentran en equipos que poseen gabinete y en sistemas inundados (un 75% del volumen del equipo es refrigerante). A este dispositivo no se le considera una válvula debido a que no cuenta con un mecanismo de ajuste y por tal motivo no es controlable de otra manera, excepto por la perforación de su interior. Por lo tanto, el tamaño del tuvo debe estar adecuado al sistema específico.

Ilustración 2. Tubo Capilar.

• Válvula termostática de expansión (VTE): este dispositivo es el más usado en los sistemas de refrigeración. Funciona con ayuda de la temperatura y la presión, y tiene una abertura que controla el flujo del refrigerante; mientras una aguja se encarga de controlar la velocidad del flujo mediante un bulbo que siempre contiene líquido. Para esto se mide y compara la temperatura del compresor con la del bulbo, y la aguja abrirá la válvula dependiendo de las necesidades del evaporador. A mayor temperatura del evaporador, mayor será la abertura de la válvula.

Ilustración 3. Válvula termoeléctrica de expansión.



Resultado de imagen para Válvula automática de expansión

Ilustración 4. Válvula automática de expansión.

• Válvula automática de expansión (VAE): se encarga de controlar el flujo del refrigerante de la línea del líquido manteniendo la presión constante en el evaporador. El sistema funciona de forma semejante al del VTE, pero en lugar de controlar la temperatura controla la presión del evaporador. Esta válvula no permitirá que el líquido vaya al compresor a menos que se reduzca la presión del mismo.

• Válvula termoeléctrica de expansión (VTEE). Este dispositivo consta de dos partes, la válvula que controla el flujo y un sensor eléctrico que mide el calor por medio de termistores. El termistor se define como un conductor eléctrico que cambia su conductividad (capacidad para conducir electricidad) cuando existe un cambio en la temperatura. A mayor temperatura, los termistores conducen mayor electricidad. Cuando el evaporador tiene una temperatura elevada los termistores aumentan el voltaje provocando que el sensor interprete el incremento en el voltaje como un aumento en la temperatura, incitando a que la válvula se abra y permita un mayor flujo de refrigerante.

De esta manera, se podría decir que los dispositivos de control de flujo cargan con la responsabilidad de evitar que el líquido llegue al compresor, evitando así daños en el mismo.

Ilustración 5. Válvula termoeléctrica de expansión (VTEE).
