Conceptos Básicos de Refrigeración y Aire Acondicionado. 3ª Entrega: Dispositivos de control de flujo


En previas publicaciones hemos visto algunos de los conceptos esenciales para entender el amplio ámbito de la refrigeración. Con el fin de complementar la información que ya hemos aprendido, les traemos esta tercera parte de conceptos de refrigeración. Cabe recalcar que en esta sección nos centraremos definir los diferentes tipos de dispositivos de control de flujo.

¿Qué son los dispositivos de control de flujo? Son aquellos componentes del sistema de refrigeración encargados de regular el flujo del refrigerante líquido en los evaporadores. Son conocidos por dividir el sistema de refrigeración, al igual que el compresor, en la parte de alta presión y de baja presión.

Ilustración 1. Funcionamiento de dispositivo de control de flujo.

Diferentes tipos de dispositivos de control de flujo:

• Tubo capilar: este dispositivo de control es el más básico de todos, se encuentra formado por un pequeño tubo perforado a lo largo de su interior, pero esta perforación es muy pequeña. Dispositivos como este solo se encuentran en equipos que poseen gabinete y en sistemas inundados (un 75% del volumen del equipo es refrigerante). A este dispositivo no se le considera una válvula debido a que no cuenta con un mecanismo de ajuste y por tal motivo no es controlable de otra manera, excepto por la perforación de su interior. Por lo tanto, el tamaño del tuvo debe estar adecuado al sistema específico.

Ilustración 2. Tubo Capilar.

• Válvula termostática de expansión (VTE): este dispositivo es el más usado en los sistemas de refrigeración. Funciona con ayuda de la temperatura y la presión, y tiene una abertura que controla el flujo del refrigerante; mientras una aguja se encarga de controlar la velocidad del flujo mediante un bulbo que siempre contiene líquido. Para esto se mide y compara la temperatura del compresor con la del bulbo, y la aguja abrirá la válvula dependiendo de las necesidades del evaporador. A mayor temperatura del evaporador, mayor será la abertura de la válvula.

Ilustración 3. Válvula termoeléctrica de expansión.

Resultado de imagen para Válvula automática de expansión

Ilustración 4. Válvula automática de expansión.

• Válvula automática de expansión (VAE): se encarga de controlar el flujo del refrigerante de la línea del líquido manteniendo la presión constante en el evaporador. El sistema funciona de forma semejante al del VTE, pero en lugar de controlar la temperatura controla la presión del evaporador. Esta válvula no permitirá que el líquido vaya al compresor a menos que se reduzca la presión del mismo.

• Válvula termoeléctrica de expansión (VTEE). Este dispositivo consta de dos partes, la válvula que controla el flujo y un sensor eléctrico que mide el calor por medio de termistores. El termistor se define como un conductor eléctrico que cambia su conductividad (capacidad para conducir electricidad) cuando existe un cambio en la temperatura. A mayor temperatura, los termistores conducen mayor electricidad. Cuando el evaporador tiene una temperatura elevada los termistores aumentan el voltaje provocando que el sensor interprete el incremento en el voltaje como un aumento en la temperatura, incitando a que la válvula se abra y permita un mayor flujo de refrigerante.

De esta manera, se podría decir que los dispositivos de control de flujo cargan con la responsabilidad de evitar que el líquido llegue al compresor, evitando así daños en el mismo.

Ilustración 5. Válvula termoeléctrica de expansión (VTEE).

Si tienes comentarios al respecto de la publicación o si te parece útil te agradecemos que nos comentes en este tu Blog, en nuestra página de Facebook o en la cuenta de Twitter que en Quimobásicos ponemos a tu disposición.

¿Tienes dudas adicionales y que no hayamos resuelto en este artículo? Por favor deja un comentario con la duda al final de la publicación, o si gustas puedes contactarnos en nuestras redes sociales de FacebookTwitter  o YouTube.

En Quimobásicos nos interesa mucho saber tu opinión sobre nuestras publicaciones, ya que con ello nos ayudas a mejorar continuamente. No dudes en dejarnos tu comentario, crítica o sugerencia que tengas sobre la empresa, los productos Genetron o sobre nuestros contenidos.

Conceptos Básicos de Refrigeración y Aire Acondicionado. 2ª Entrega: Sobre Calor y Energía


Los técnicos en el área de refrigeración y aire acondicionado estamos acostumbrados a trabajar con gran variedad de equipos y herramientas; sin embargo, muchos desconocemos las definiciones o significados de los términos que comúnmente utilizamos en el día a día de nuestro trabajo.

En esta publicación nos encargaremos dar una definición a aquellas palabras que escuchamos en nuestro ámbito laboral y de las cuales en algunas ocasiones desconocemos su significado en su totalidad.

Estos son los términos y sus significados:

CALOR. Es la forma de energía generada por el movimiento de las moléculas de un cuerpo. Si el movimiento es menor, la cantidad de calor será igual que la del movimiento, es decir, menor; en cambio si ocurre lo contrario, la carga mayor de movimiento provocará que la temperatura se eleve.

Ilustración 1: El calor puede ser medido en Celsius o Faranheit.

BTU (British Thermal Unit). Unidad de medida inglesa que se utiliza para medir una cantidad de calor. Un BTU se define como la cantidad de calor necesaria para aumentar (o disminuir) en un grado Fahrenheit la temperatura de una libra de agua.

TONELADA DE REFRIGERACIÓN. Se refiere a la capacidad de extracción de la carga térmica de un equipo de refrigeración. Es definida además como la cantidad de calor requerida para convertir una tonelada de hielo en agua en una hora. Una tonelada de refrigeración equivale a 12,000 BTU.

Ilustración 2: Conversión de unidades útiles para el cálculo en aire acondicionado

CALOR LATENTE.Se le llama así al calor necesario para producir un cambio de estado en una sustancia sin que exista un cambio de temperatura. Un ejemplo muy claro de esto es cuando ocurre el cambio de estado líquido a vapor del agua. Cuando el agua llega a los 100° C, mantiene su temperatura en esa misma cantidad hasta que se evapora por completo.

CALOR SENSIBLE.Es el calor causante de que una sustancia aumente su temperatura. Provoca un aumento o disminución de la temperatura, mientras que el calor latente solo produce un cambio de estado (líquido, vapor o sólido).

CONDENSACIÓN.Es un cambio de estado provocado por la extracción de calor (enfriamiento) donde los gases pasan a estado líquido.

EVAPORACIÓN.Es lo contrario a la condensación. Este cambio es producido por la introducción de calor (calentamiento) a un líquido para que pase al estado gaseoso.

CONDUCCIÓN.Se trata de la transferencia de calor a través de los sólidos. Esta transferencia ocurre cuando dos cuerpos con diferentes temperaturas entran en contacto directo provocando que el cuerpo con mayor temperatura seda parte de ella al cuerpo de menor temperatura, esto hasta que ambos posean la misma temperatura.

Figura 3: Ejemplo de convección

CONVECCIÓN.Es la transferencia de calor por medio de cuerpos en estado líquido o sólido. Un ejemplo de convección es cuando usamos el horno. Primero se calienta el aire de la cabina del horno para después encargarse de calentar la comida dentro del horno. La convección es la transferencia entre el aire y la comida.

CONVECCIÓN FORZADA.Es igual a la convección normal, pero con la diferencia de que en ésta aceleramos la transferencia de calor con medios externos. Por ejemplo, cuando usamos un abanico estamos forzando al aire a que fluya más rápido y absorba el exceso de temperatura corporal a mayor velocidad.

RADIACIÓN.Se le conoce así a la transferencia de calor por medio de ondas electromagnéticas. El ejemplo más claro de la radiación son los rayos solares, éstos poseen ondas electromagnéticas que calienten los objetos que se interponen en su camino. De esta forma es como los pavimentos de las calles, donde los rayos del sol dan directamente, se calientan de manera exorbitante por la absorción del calor de las ondas electromagnéticas.

Esperamos que los conceptos dados en este artículo hayan sido de ayuda para ampliar la comprensión de nuestro trabajo; si crees conveniente que otros deban aprender sobre ellos no dudes en compartir.

Si tienes comentarios al respecto de la publicación o si te parece útil te agradecemos que nos comentes en este tu Blog, en nuestra página de Facebook o en la cuenta de Twitter que en Quimobásicos ponemos a tu disposición.


¿Tienes dudas adicionales y que no hayamos resuelto en este artículo? Por favor deja un comentario con la duda al final de la publicación, o si gustas puedes contactarnos en nuestras redes sociales de FacebookTwitter  o YouTube.

En Quimobásicos nos interesa mucho saber tu opinión sobre nuestras publicaciones, ya que con ello nos ayudas a mejorar continuamente. No dudes en dejarnos tu comentario, crítica o sugerencia que tengas sobre la empresa, los productos Genetron o sobre nuestros contenidos.

¿Es Necesario hacer el Reemplazo del R-22 en aire acondicionado?

En esta ocasión hablaremos de las opciones de sustitución para sistemas de aire acondicionado que actualmente contengan R-22. Intentaremos darte un poco de contexto histórico así como un sustento teórico para que tomes tu propia decisión de manera informada.

Lo primero que hay que aclarar ante la desinformación es que el R-22 está disponible en México de manera libre (de venta aquí), y si bien existe un plan conjunto del Gobierno Mexicano y organismos internacionales para su eliminación progresiva este deberá ejecutarse completamente hasta el año 2030 de acuerdo al Protocolo de Montreal.

La primera fase del calendario de eliminación de los Hidroclorofluorocarbonos (HCFC) en México se ha cumplido de manera satisfactoria de acuerdo a lo que se estableció en los acuerdos surgidos del Protocolo de Montreal. En el año 2015 se realizó una reducción del 10% en la oferta del refrigerante R-22 tanto por parte de las casas productoras (como Quimobásicos), así como de las otras empresas puramente comercializadoras. La eliminación paulatina ha dado la oportunidad a los técnicos HVACR de poder programar el reemplazo del refrigerante o, en su defecto, darle al cliente un cálculo del tiempo de vida estimado de los equipos con que cuenta.

Gráfica 1. Protocilo Montreral, Salida o “Phase Out” en del R-22 emisivo en México.

LA SUSTITUCIÓN DEL R-22 POR SUS ALTERNATIVAS

El R-22 en su mayoría es utilizado en aire acondicionado doméstico, residencial e industrial. Algunos importadores de “refrigerantes alternativos” señalan en su argumentación de ventas como principal característica de sus productos que el que “no es necesario reemplazar el lubricante”; olvidando que lo más importante en términos de sustitución es mantener la capacidad y eficiencia, además de tener el más bajo potencial de calentamiento global posible. Realizar la sustitución de R-22 bajo estas premisas indicaría en la mayoría de los casos que los equipos funcionen con menor eficiencia, consumiendo más energía y usando gases alternativos que no son los más amigables con el ambiente.

Viendo esta problemática en comunicación es que hicimos la comparación en condiciones controlada y analizado algunos de los reemplazos viables en el mercado mexicano como son: Genetron 422D, Genetron 407C, R-438A (también conocido como MO99) y R-417A.

De ellos obtuvimos el siguiente resultado en cuanto a su EFICIENCIA:

Gráfica 2. Eficiencia del R-22 vs Alternativas

En este análisis el refrigerante mejor posicionado en cuanto a CAPACIDAD, es el Genetron 407C al obtener un 6% más que los dos mejor posicionados (R417A y R422D), es necesario mencionar que con este refrigerante es necesario un cambio de lubricante de alquilbenceno por Polioléster (POE). Aquí es recomendable extraer un 85% del lubricante. Con el Genetron 407C se asegura una capacidad del 97% y no es necesario ajustar o cambiar las válvulas VTX.

En el caso de decidirse a usar los gases refrigerantes R438A (MO99), R422D  o el R417A tendrías que contar dentro de las desventajas que estos exhiben la notoria baja de eficiencia de los equipos y que su Potencial de Calentamiento Global sería también superior al del R-407C, en ellos es posible que no en todos los casos sería necesario el reemplazo del lubricante al realizar la sustitución.

En este comparativo de las Eficiencia del R-22 vs Alternativas cabe mencionar que la prueba estuvo realizada bajo las siguientes condiciones constantes:

  • Desplazamiento del compresor 1m3/s
  • Eficiencia isotrópica de compresión de 0.7
  • Temperatura de condensación @ 45°C
  • Subenfriamiento 5°C
  • Temperatura de evaporación @ -3°C
  • Sobrecalentamiento de 5°C.
  • Temperatura de succión 4°C

Respecto al Potencial de Calentamiento Global (PCG) R 22 vs Alternativas

Gráfica 3. Potencial de Calentamiento Global.

Algunas Conclusiones Finales que consideramos importante deben ser mencionadas:

  • El refrigerante usado para reemplazar R-22 debe mantener capacidad y eficiencia.
  • El refrigerante usado para reemplazar R-22 debe ser compatible con los materiales originales del equipo. Por ejemplo con intercambiadores (condensador, evaporador, etc.), con el compresor y con otros componentes.
  • Las propiedades termodinámicas del refrigerante sustituto deben ser lo más cercano al refrigerante a sustituir (en este caso a las del R22).
  • El refrigerante sustituto debe mantener (o reducir) el índice de Potencial de Calentamiento Global (PCG).
  • El refrigerante del cual sustituyas debe cumplir con las regulaciones de producción y tener una producción a largo plazo.




Recuerda que si te quedan algunas dudas siempre puedes consultarnos sobre las mejores opciones para el reemplazo del R-22, no dudes en hacérnoslas saber en los comentarios o a nuestro correo electrónico quimobasicos@cydsa.com .

¿Tienes dudas adicionales y que no hayamos resuelto en esta publicación? Por favor deja un comentario con la duda al final de la publicación, o si gustas puedes contactarnos en nuestras redes sociales de FacebookTwitter  o YouTube. En Quimobásicos nos interesa mucho saber tu opinión sobre nuestras publicaciones, ya que con ello nos ayudas a mejorar continuamente. No dudes en dejarnos cualquier comentario, duda o sugerencia que tengas sobre esta publicación.

La solución ecológica a la limpieza de equipos de refrigeración y A/C

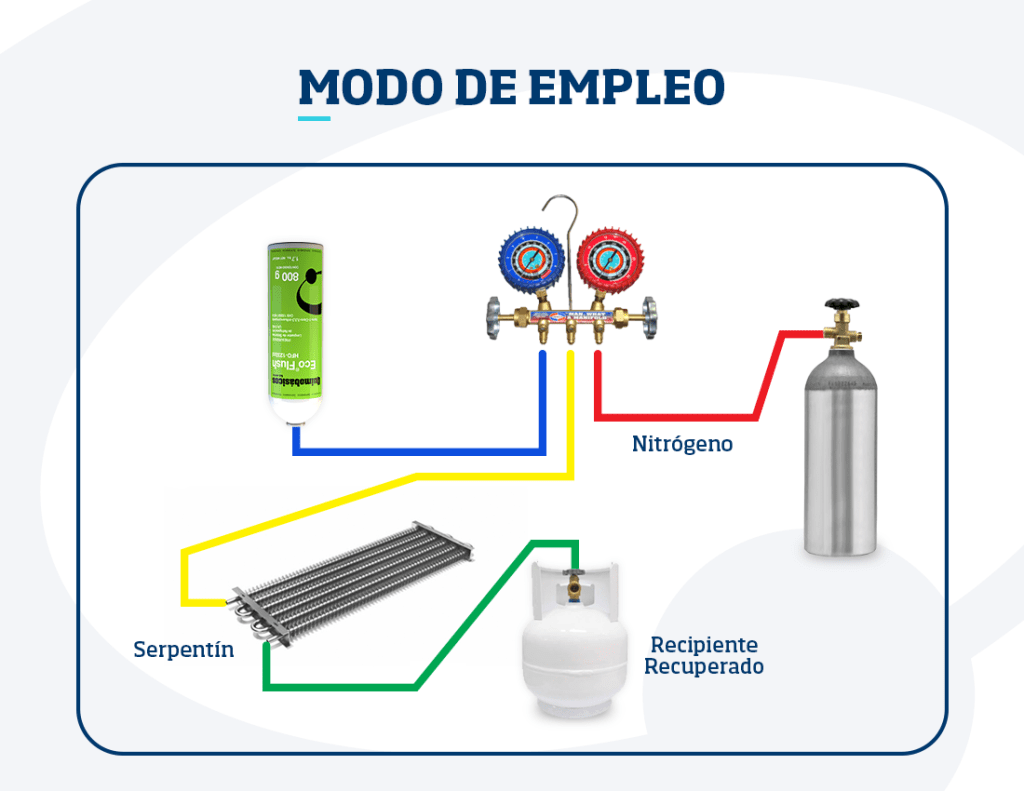

Todo el tiempo el técnico en refrigeración y aire acondicionado se enfrentando a mantenimientos correctivos provocados por una mala operación, un mal funcionamiento, una fuga, o simplemente por un cambio de voltaje en la corriente lo que ocasiona que en muchos casos tenga que realizar una limpieza interna del sistema (conocido como FLUSH), durante muchos años y siguiendo el mismo camino que los refrigerantes se utilizó el R-11 que era un CFC, con muy buenos resultados, desafortunadamente los controles ambientales hicieron que desapareciera muy pronto para esta aplicación y se sustituyó por un HCFC, el R-141b que actualmente aun se puede conseguir en el mercado pero que también sufrió la regulación al ser una molécula muy estable y contener Cloro por lo que pronto será imposible comercializarla.

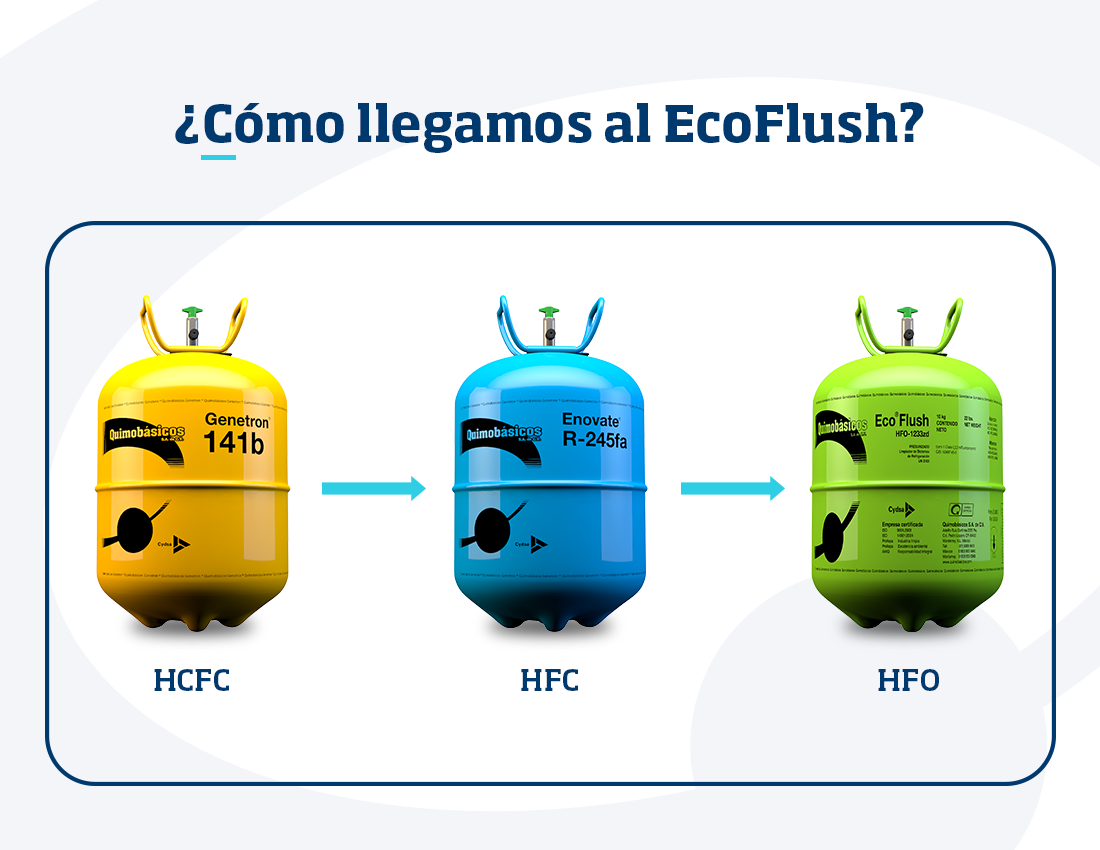

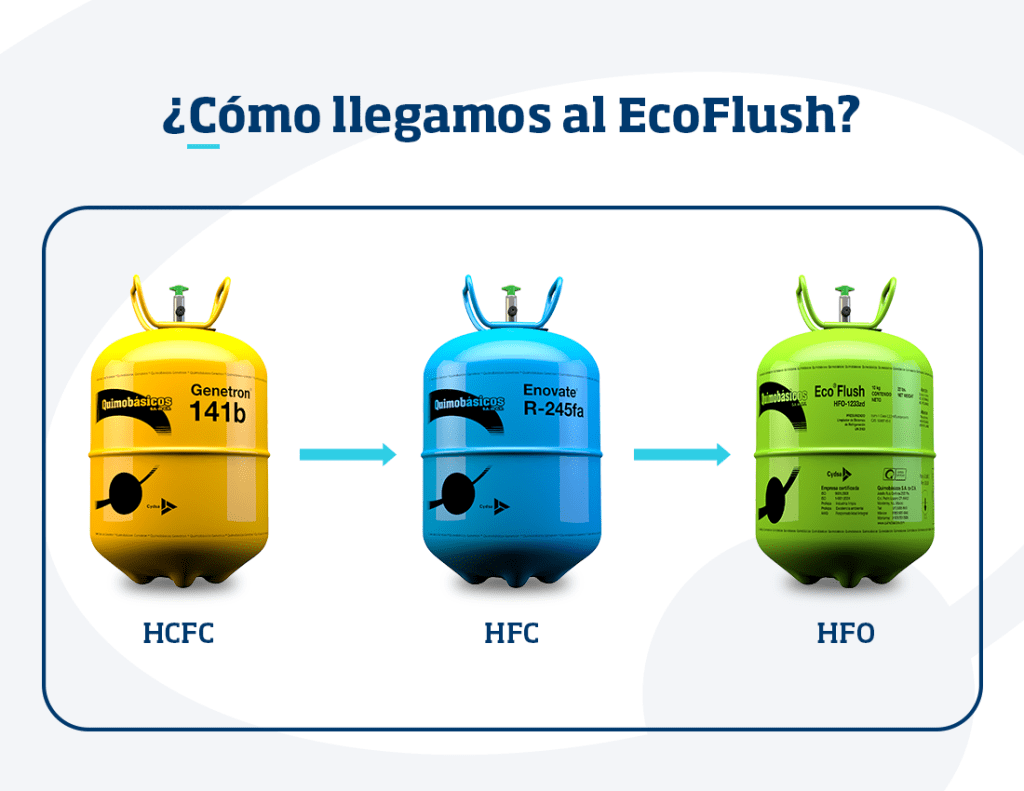

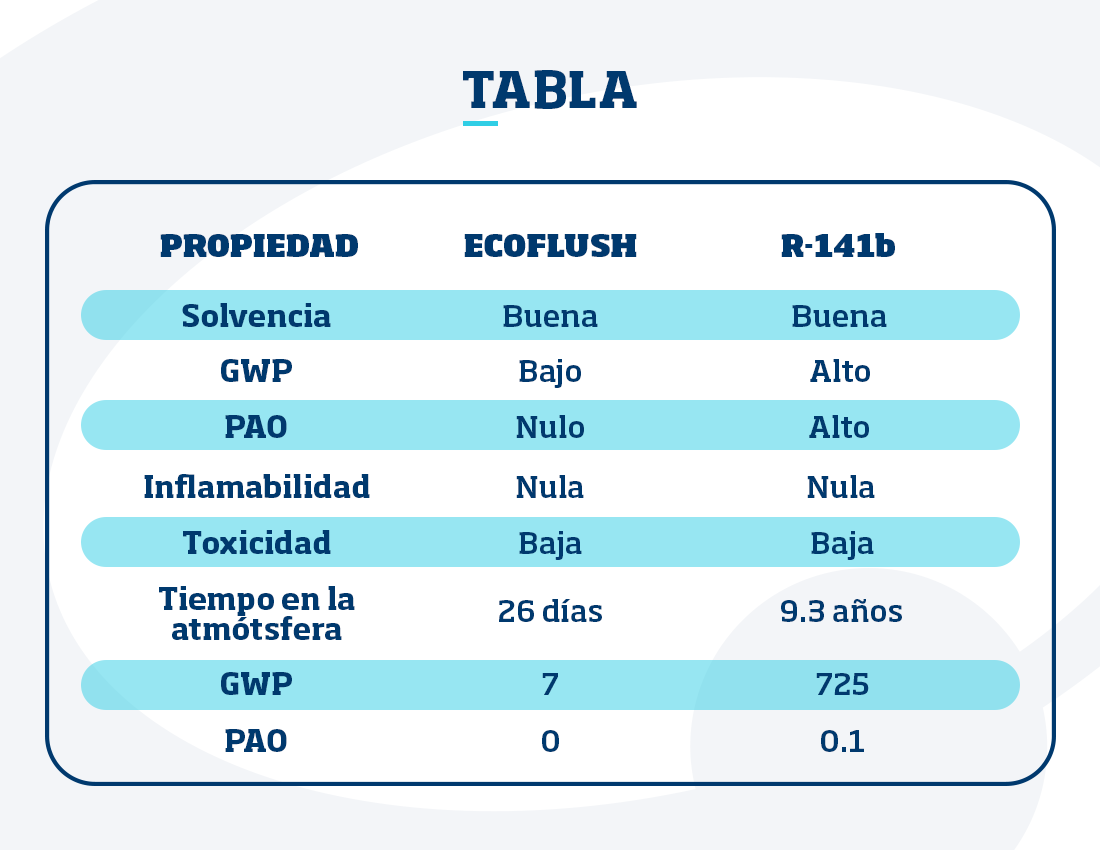

Durante algún tiempo se trató de buscar un  sustituto HFC siguiendo el mismo camino de los refrigerantes sin embargo no se encontró uno que fuera lo suficientemente efectivo para la aplicación que se buscaba hasta que hace un par de años en Quimobasicos se logró el desarrollo de un producto para esta aplicación que cumple con las características deseadas pero usando una nueva generación de sustancias llamadas HFOs, siendo así que surgió el EcoFlush de Quimobásicos.

Si tienes comentarios al respecto de la publicación o si te parece útil te agradecemos que compartas la información de este Blog en tus redes sociales.

Igualmente te invitamos a consultar disponibilidad y precios de los productos aquí mencionados en la Red de Distribuidores Quimobásicos la cual siempre está a tu disposición.

¿Tienes dudas adicionales y que no hayamos resuelto en este artículo? Por favor deja un comentario con la duda al final de la publicación, o si gustas puedes contactarnos en nuestras redes sociales de FacebookTwitter; asimismo te invitamos a resolver tus dudas en nuestros tutoriales de nuestro canal de YouTube.

En Quimobásicos nos interesa mucho saber tu opinión sobre nuestras publicaciones, ya que con ello nos ayudas a mejorar continuamente. No dudes en dejarnos tu comentario, crítica o sugerencia que tengas sobre la empresa, los productos Genetron o sobre nuestros contenidos.

Evento Gratuito de Capacitación en Línea de Quimobásicos

Participa en el Webinar Gratuito sobre “Refrigerantes Alternativos y Procedimientos de Retrofit”, suscríbete en el enlace que anexamos en la sección inferior y te esperamos este viernes 30 de Octubre en punto de las 11:00 am (Hora de la CDMX) en Zoom.

¡Aprende con nosotros!
Regístrate ahora 👉🏻 https://lnkd.in/guE8qdB

Si tienes comentarios al respecto de la publicación o si te parece útil te agradecemos que nos comentes en este tu Blog, en nuestra página de Facebook o en la cuenta de Twitter que en Quimobásicos ponemos a tu disposición.

¿Tienes dudas adicionales y que no hayamos resuelto en este artículo? Por favor deja un comentario con la duda al final de la publicación, o si gustas puedes contactarnos en nuestras redes sociales de FacebookTwitter  o YouTube.

En Quimobásicos nos interesa mucho saber tu opinión sobre nuestras publicaciones, ya que con ello nos ayudas a mejorar continuamente. No dudes en dejarnos tu comentario, crítica o sugerencia que tengas sobre la empresa, los productos Genetron o sobre nuestros contenidos.
