Factores importantes de un refrigerante

En esta publicación vamos a conocer un poco más sobre los gases refrigerantes. Recordemos que el gas refrigerante es el intermediario encargado de absorber calor en los sistemas.

Esto nos lleva a la pregunta, ¿qué es y cómo se mide el calor?

Es una forma de energía, (lo que absorbe y desecha el refrigerante es energía en un sistema de compresión de vapor).

Todo objeto tiene cierta cantidad de energía.

La cantidad de energía es medida en BTUs (British Thermal Unit)

La concentración de energía es comúnmente medida a través de la temperatura.

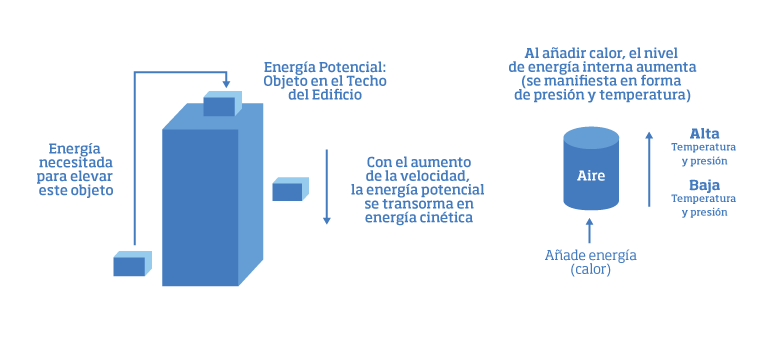

Tipos de energía: Potencial, Cinética e Interna.

Formas de trasferencia de energía = calor

Flujo de energía = Energía / Tiempo = Potencia

La intensidad de flujo es afectada por la diferencia de temperatura, área de transferencia de calor y tipo der material.

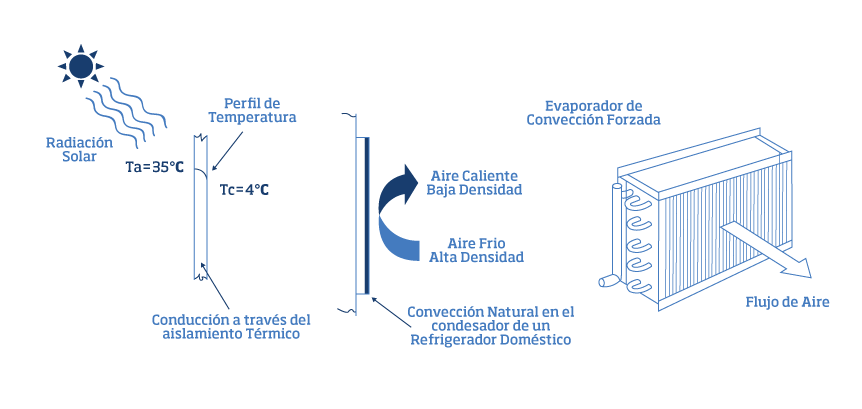

Los tipos de transferencia más comunes son conducción, convección y radiación, y podemos ver cuál es el proceso de cada uno en el siguiente esquema:

Cuando se desee reemplazar el REFRIGERANTE de un sistema es necesario tomar en cuenta los siguientes factores:

CAPACIDAD: ¿El refrigerante tiene la suficiente capacidad para mantener las temperaturas requeridas?

LA EFICIENCIA: ¿Cuánto aporta el refrigerante al total del consumo en el sistema?

FLUJO MÁSICO: Cuando existe un flujo másico alto significa más refrigerante moviéndose en el sistema. Diferentes flujos másicos requieren cambio de TXV o reemplazo de capilar.

GWP (Global-warming potential): En Quimobásicos nos interesa mucho el cuidado al medio ambiente, es por eso que nosotros recomendamos adquirir los refrigerantes con un bajo potencial de calentamiento global (GWP, por sus siglas en ingles), como por ejemplo nuestro GENETRON® 134a ECO.

SOBRECALENTAMIENTO: Se necesita proteger el compresor y asegurar la capacidad del refrigerante.

RETORNO DE ACEITE: El refrigerante debe ser miscible con el aceite, tal que permita el retorno y protección del compresor.




Recuerda que si te quedan algunas dudas siempre puedes consultarnos sobre las mejores opciones para el reemplazo del R-22, no dudes en hacérnoslas saber en los comentarios o a nuestro correo electrónico quimobasicos@cydsa.com .

¿Tienes dudas adicionales y que no hayamos resuelto en esta publicación? Por favor deja un comentario con la duda al final de la publicación, o si gustas puedes contactarnos en nuestras redes sociales de FacebookTwitter  o YouTube. En Quimobásicos nos interesa mucho saber tu opinión sobre nuestras publicaciones, ya que con ello nos ayudas a mejorar continuamente. No dudes en dejarnos cualquier comentario, duda o sugerencia que tengas sobre esta publicación.

Deslizamiento de temperatura (Glide) ¿Por qué es sumamente importante conocerla? 1ra Entrega

La mayoría de los técnicos en refrigeración y aire acondicionado somos conscientes de la utilidad que tiene una tabla de presión contra la temperatura a la hora de hacer nuestro trabajo, sin embargo, no todos logramos entender la forma correcta de leerlas. Es por eso que hoy nos hemos dado un tiempo para explicar los conceptos: punto de rocío y punto de burbuja, además de las principales diferencias entre los refrigerantes puros y las mezclas.

En los refrigerantes más comunes, la temperatura del serpentín puede ser leída a partir de la escala de temperatura que se muestra en el indicador y calibrador, facilitando de esta forma su medición; sin embargo, no todos los refrigerantes tienen esta función, existen algunos donde la tarea se vuelve más complicada a causa del deslizamiento de temperatura.

Este deslizamiento de temperatura es la que ayudará a determinar la forma que tomará la tabla de presión contra la temperatura. Por esto es necesario revisar de manera inmediata los principales conceptos de este tema:

  • El desplazamiento ocurre a partir de que los distintos gases que componen la mezcla del refrigerante poseen una amalgama de temperaturas de ebullición lo cual genera una diferencia entre las composiciones de la fase líquida y la de vapor dentro de un sistema cerrado.
  • A causa de esta diferencia en la temperatura, los gases más volubles suelen evaporarse primero haciendo que la temperatura de ebullición de la fase líquida vaya en aumento cada vez que se evapora más el producto.
  • La temperatura de evaporación promedio se encuentra entre la temperatura en la que el refrigerante empieza a hervir, hacia la entrada del dispositivo de expansión, y en la que deja de hervir en la parte final del evaporador.
  • Un dato más sobre el deslizamiento de temperatura es que es usado para comparar los puntos de ebullición de cada refrigerante obteniendo de esta manera la misma temperatura promedio para el serpentín.
  • Otro dato sobre el deslizamiento es que en el condensador sucede lo mismo que en el evaporador, aunque el proceso es revestido a medida que los componentes se condensan a distintas escalas tanto en las entradas como en las salidas.
  • Por otro lado, el punto burbuja trata sobre la temperatura donde aparece la primera burbuja de ebullición, mientras que en el punto de rocío ocurre lo contrario: el vapor se empieza a condensar.

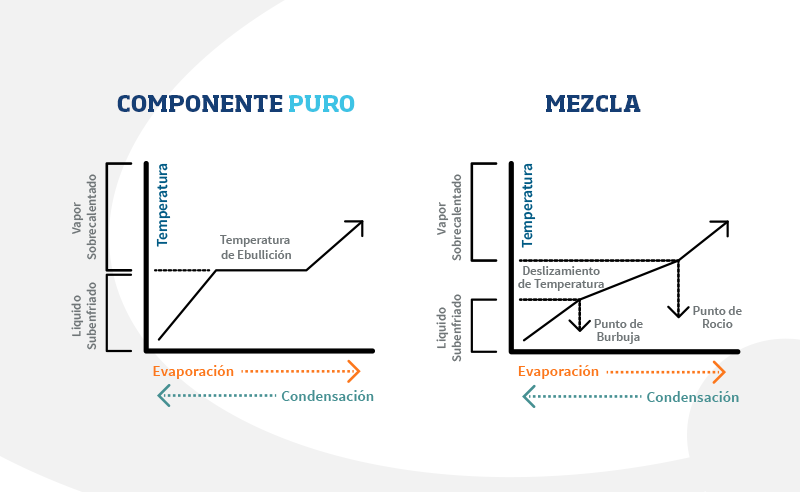

Para entender de manera gráfica los conceptos, se muestran a continuación dos diagramas que representan la evaporación/Condensación de un compuesto puro y una mezcla.

Para un componente puro, se puede observar un punto donde su vapor empieza a cambiar a estado líquido, o cuando ese líquido cambia a vapor. Mientras sucede este cambio, la temperatura se mantiene constante. Lo anterior se debe a que la energía requerida para realizar el cambio de una fase a otra se gasta en su totalidad, evitando de esta forma los cambios en la energía interna del compuesto.

Como se puede observar en la gráfica para una mezcla zeotrópica, al ser primero el cambio de estado de los compuestos altamente volátiles, la temperatura durante el proceso va en aumento hasta llegar a la evaporación o condensación en su totalidad.


¿Tienes alguna duda adicional que no hayamos resuelto en esta publicación? Escríbela por favor en los comentarios al final de esta publicación, o si lo prefieres contáctanos en nuestro FacebookTwitterGoogle Plus o canal de YouTube.

En Quimobásicos nos interesa mucho tu opinión, ya que nos ayuda a brindarte un mejor servicio, por favor no dudes en hacernos saber cualquier comentario, critica o sugerencia que tengas sobre la empresa, los productos de nuestras marcas Solstice® y Genetron®, o el blog mismo.

Conceptos sobre el calor y energía, 2a Entrega

Como técnico en el área de refrigeración y aire acondicionado quizás te encuentres acostumbrado a trabajar con algunos términos desconocidos para ti. Es por eso que hoy en este artículo hablaremos sobre algunos de estos conceptos para explicarte más a detalle lo que son y cómo son empleados en el trabajo.

Estos son los términos y sus significados:

Calor

Es la forma de energía generada por el movimiento de las moléculas de un cuerpo. Si el movimiento es menor, la cantidad de calor será igual que la del movimiento, es decir, menor; en cambio si ocurre lo contrario, la carga mayor de movimiento provocará que la temperatura se eleve.

El calor puede ser medido en Celsius o Faranheit

BTU (British Thermal Unit)

Unidad de medida inglesa que se utiliza para medir una cantidad de calor. Un BTU se define como la cantidad de calor necesaria para aumentar (o disminuir) en un grado Fahrenheit la temperatura de una libra de agua.

Tonelada de refrigeración

Se refiere a la capacidad de extracción de la carga térmica de un equipo de refrigeración. Es definida además como la cantidad de calor requerida para convertir una tonelada de hielo en agua en una hora. Una tonelada de refrigeración equivale a 12,000 BTU.

Conversión de unidades útiles para el cálculo en aire acondicionado



Calor latente

Se le llama así al calor necesario para producir un cambio de estado en una sustancia sin que exista un cambio de temperatura. Un ejemplo muy claro de esto es cuando ocurre el cambio de estado líquido a vapor del agua. Cuando el agua llega a los 100° C, mantiene su temperatura en esa misma cantidad hasta que se evapora por completo.

Calor sensible

Es el calor causante de que una sustancia aumente su temperatura. Provoca un aumento o disminución de la temperatura, mientras que el calor latente solo produce un cambio de estado (líquido, vapor o sólido).

Condensación

Es un cambio de estado provocado por la extracción de calor (enfriamiento) donde los gases pasan a estado líquido.

Evaporación

Es lo contrario a la condensación. Este cambio es producido por la introducción de calor (calentamiento) a un líquido para que pase al estado gaseoso.

Conducción

Se trata de la transferencia de calor a través de los sólidos. Esta transferencia ocurre cuando dos cuerpos con diferentes temperaturas entran en contacto directo provocando que el cuerpo con mayor temperatura seda parte de ella al cuerpo de menor temperatura, esto hasta que ambos posean la misma temperatura.

Convección

Es la transferencia de calor por medio de cuerpos en estado líquido o sólido. Un ejemplo de convección es cuando usamos el horno. Primero se calienta el aire de la cabina del horno para después encargarse de calentar la comida dentro del horno. La convección es la transferencia entre el aire y la comida.

Ejemplo de convección en la vida diaria

Convección forzada

Es igual a la convección normal, pero con la diferencia de que en ésta aceleramos la transferencia de calor con medios externos. Por ejemplo, cuando usamos un abanico estamos forzando al aire a que fluya más rápido y absorba el exceso de temperatura corporal a mayor velocidad.

Radiación

Se le conoce así a la transferencia de calor por medio de ondas electromagnéticas. El ejemplo más claro de la radiación son los rayos solares, éstos poseen ondas electromagnéticas que calienten los objetos que se interponen en su camino. De esta forma es como los pavimentos de las calles, donde los rayos del sol dan directamente, se calientan de manera exorbitante por la absorción del calor de las ondas electromagnéticas.

Esperamos que los conceptos dados en este artículo hayan sido de ayuda para ampliar la comprensión de nuestro trabajo; si crees conveniente que otros deban aprender sobre ellos no dudes en compartir.

Si tienes comentarios al respecto de la publicación o si te parece útil te agradecemos que nos comentes en este tu Blog, en nuestra página de Facebook o en la cuenta de Twitter que en Quimobásicos ponemos a tu disposición.

¿Tienes dudas adicionales y que no hayamos resuelto en este artículo? Por favor deja un comentario con la duda al final de la publicación, o si gustas puedes contactarnos en nuestras redes sociales de FacebookTwitter  o YouTube.

En Quimobásicos nos interesa mucho saber tu opinión sobre nuestras publicaciones, ya que con ello nos ayudas a mejorar continuamente. No dudes en dejarnos tu comentario, crítica o sugerencia que tengas sobre la empresa, los productos Genetron o sobre nuestros contenidos.



Y tú ¿conoces las nuevas regulaciones en identificación y comunicación de peligros y riesgos por sustancias químicas?

Como se sabe, uno de nuestros principales objetivos es brindarte información detallada sobre lo nuevo que nos compete y ahora ha llegado el turno de hablar sobre los elementos básicos de la nueva NOM-018-STPS-2015, la cual ayuda a identificar y comunicar los peligros y riesgos de las sustancias químicas que pueden encontrarse en las áreas de trabajo.

En primera instancia, comencemos con una breve explicación sobre lo que es la Norma Oficial Mexicana, se debe aclarar que esta norma es una regulación obligatoria impulsada por las dependencias competentes. Su finalidad consiste en otorgar confianza a los consumidores sobre el producto cuando éste es adquirido, es decir, que avala la confiabilidad del producto, así el consumidor puede estar seguro de que el producto no representa ningún riesgo para su salud.

La NOM-018-STPS-2015 entró en vigor el 9 de octubre del 2018 y su objetivo principal consiste en determinar los requisitos necesarios en los centros de trabajo del sistema armonizado de identificación y comunicación de los peligros y riesgos por sustancias químicas, de esta manera se previenen daños al personal del área y a los que actúan en casos de emergencia.

La NOM cuenta con una validez oficial en todo México y se aplica a todos los centros de trabajo donde es requisito trabajar con sustancias químicas de alto riesgo. Esta norma, a pesar de proteger contra químicos peligrosos, no aplica para todos los productos encontrando así que la NOM no protege contra: farmacéuticos, aditivos alimenticios, cosméticos, residuos de plaguicidas en alimentos y otros residuos peligrosos.

A continuación se mencionan algunas de las obligaciones que los trabajadores tienen bajo la NOM-018-STPS-2015:

  • Apoyar en la implementación del sistema armonizado de identificación y comunicación de peligros de sustancias químicas peligrosas y mezclas en el centro de trabajo.
  • Apoyo en los cursos y capacitaciones brindados por el patrón.
  • Conocer la información existente en las hojas de datos de seguridad, así como saber señalar las sustancias químicas peligrosas y las mezclan con las que se trabaja en el centro de trabajo.
  • Notificar al patrón la falta de hojas de datos de seguridad, de señalamientos de depósitos, recipientes o áreas de almacenamiento de las sustancias químicas peligrosas y de las mezclas con las que se trabaje en el centro de trabajo.



Pictogramas

Con estos nuevos lineamientos, se deberán usar los pictogramas que correspondan a los peligros y categorías de las sustancias químicas o mezclas como se muestra a continuación:

Figura 1. Pictogramas de Seguridad bajo Nueva NOM



Indicadores de peligro y consejos de prudencia

Tanto la señalización como las hojas de datos de seguridad empleadas en los centros de trabajo debe de incluir los peligros físicos, los códigos de las frases, las indicaciones de los peligros físicos, la clase o tipo de peligro y las categorías de peligro tal y como se muestran en nuestras hojas de seguridad disponibles en la página web de Quimobásicos; te invitamos a que las conozcas y descargues dando click en el siguiente enlace: Hojas de Seguridad.

En Quimobásicos sabemos que es de vital importancia el cumplimiento de las normas y regulaciones oficiales (la  NOM-018-STPS-2015 incluída). Por esto y más los empaques y envases de los productos que manejamos se encuentran señalados con los pictogramas para identificar peligros y riesgos por sustancias químicas peligrosas en los centros de trabajo, y esto mucho antes de la fecha de entrada en vigor de la Norma Oficial Mexicana. Para saber más acerca de esta norma puedes consultar la información directamente en la Secretaría del Trabajo dando click AQUÍ.

En las siguientes ilustraciones puedes observar las aplicaciones detalladas de los Códigos de Peligro (Figura 2), Consejos de Prudencia (Figura 2) y Pictogramas (Figura 3):



Figura 2. Códigos de Peligro y Consejos de Prudencia en Lata de 1kg de Genetron 134a

Figura 3. Pictogramas en Caja de Genetron 134a

Por tu propia seguridad y la de los tuyos te sugerimos confiar únicamente en productos que cumplan con estas regulaciones en pro de asegurar tu bienestar y el de tu negocio.

Si tienes aún dudas al respecto de la información compartida en está publicación puedes dejarnos tus preguntas en la caja de comentarios; apreciamos enormemente todas tus opiniones al respecto.

Te agradeceremos mucho si le das a compartir a este Blog, por favor no olvides buscarnos en nuestras redes sociales oficiales de FacebookTwitter, o Google+ y consultar tus dudas sobre nuestros productos en nuestra página web.

Guía rápida de conceptos de Refrigeración (Cuarta Parte)

Conceptos de refrigeración cuarta parte: Líneas de Refrigerante
A lo largo de diferentes blogs, hemos revisado varios conceptos teуricos utilizados en el бrea de refrigeración y aire acondicionado; también revisamos el uso y descripción de los compresores, condensadores, y los dispositivos de control de flujo. Sin embargo, las partes de un sistema de refrigeración no se encuentran conectadas una a lado de la otra, más bien se encuentran unidas a través de un sistema de tuberías que reciben el nombre de líneas de refrigerante.

La línea de refrigerante, como su nombre indica, es la encargada de la conducción del refrigerante de una parte del sistema a la otra. El refrigerante lo podemos encontrar en estado líquido o vapor dependiendo de la sección en que se encuentre del sistema completo de refrigeración. En la mayorнa de los casos, las líneas de refrigerante están construidas por tubos de cobre rígido, aunque en algunos países se permite el uso de tubos de cobre flexibles en el extremo de la unidad condensadora y en los accesorios.

Los sistemas de refrigeración cuentan con 3 líneas principales:

– Líneas de líquido
En esta línea el refrigerante y el aceite se mezclan adecuadamente. Aun cuando el líquido se mueva lentamente y existan trampas en la línea el aceite nunca quedará atrapado. Debe existir suficiente presión en la línea para evitar que el dispositivo de control de flujo trabaja incorrectamente. Para evitar una caída de presión excesiva se recomienda sub enfriar el líquido.

– Líneas de succión.

Existen problemas de diseсo, principalmente cuando se utilizan compresores reciprocantes (los que utilizan cilindros y pistones para comprimir). Esta debe tener el diámetro apropiado para compensar la pérdida de presión ocasionada cuando el sistema trabaja a su máxima capacidad. Esta línea debe ser capaz de regresar el aceite del evaporador al compresor cuando el sistema traba a velocidades lentas.

– Líneas de descarga.
Conocida como línea de gas caliente, es una línea con pocos problemas en los sistemas que tienen el condensador integrado. Esta linea se debe diseсar de tal manera que no retenga el aceite del compresor.

Todas las tuberías de que componen las líneas de refrigerante deben ser del tamaño correcto para la cantidad de líquido o vapor a las que fueron diseсadas, incluyendo el diámetro correcto, la longitud y el calibre de la tuberнa. Esto es de vital importancia ya que un mal diseсo provoca una pérdida de presión del refrigerante en las líneas, y es perjudicial para el sub enfriamiento de la línea del líquido. Esto ocasiona que la válvula de expansión no realice adecuadamente su trabajo. También existen problemas con el compresor y el evaporador cuando hay bajas presiones en el sistema.


Si tienes comentarios al respecto de la siguiente entrada o si te parece útil te agradecemos que nos comentes en este tu Blog, nuestra página de Facebook o en la cuenta de Twitter que en Quimobásicos ponemos a tu disposición.

¿Tienes alguna duda adicional que no hayamos resuelto en esta publicación? Por favor escríbela en los comentarios al final de esta publicación, o si lo prefieres, contáctenos en nuestras redes sociales: Facebook, Twitter, Google+ y YouTube.

En Quimobásicos nos interesa mucho tu opinión, ya que nos ayuda a brindarte un mejor servicio, por favor no dudes en hacernos saber cualquier comentario, critica, o sugerencia que tengas sobre la empresa, los productos Genetron, o el blog mismo.
