Importancia de los Diagramas de los sistemas de Refrigeración y Aire Acondicionado.



Cuando de mantenimiento o reparaciones en equipos de refrigeración o aire acondicionado hablamos, existen varios tipos de eventos que podemos identificar. Principalmente podemos hablar en esta ocasión de  2 tipos de ellos; Las fallas mecánicas y/o de control o eléctricas.

Un ejemplo de fallas mecánicas pueden ser;  El plato de válvulas dañado, compresor con válvulas rotas, válvula de expansión obstruida, filtro deshidratador saturado, condensador o evaporador serpentín sucio, etc. Que normalmente dominamos en la industria de la refrigeración… Pero no debemos dejar atrás las fallas de control y/o eléctricas que cada día son mas relevantes en estos sistemas de refrigeración.

Los técnicos, además tener los conocimientos sobre los fundamentos de refrigeración, también deben saber leer un diagrama eléctrico o circuito de control, que hoy por hoy son muy importantes en el funcionamiento de estos equipos. Los fabricantes normalmente, nos indican en un solo diagrama o esquemático, como se encuentra el cableado y que circuito se debe completar para que nuestros sistema funcione correctamente, los cuales son representados en líneas, diagramas y dibujos.



Los diagramas los podemos encontrar con símbolos y líneas, que en algunos casos se codifican con colores que aparecen tal cual viene el cableado del equipo real, o también las líneas pudieran venir enumeradas L1, L2, L3, etcétera; para su fácil comprensión al momento de restablecer el sistema. En los dibujos o símbolos podemos encontrar la descripción del los capacitores, el contactar, motor ventilador del condensador, el compresor y todos los elementos que integran el sistema de refrigeración, además de otros accesorios. Los técnicos deben tener la habilidad de reconocer e identificar los componentes de la unidad, de esta forma podemos analizar la secuencia de un arranque de la unidad o poder identificar una falla eléctrica o de control. En sistemas un poco más grandes se tiene una leyenda, que no es más que un listado de todos los componentes y conexiones del equipo, y adicionalmente en algunos casos nos dar a conocer la secuencia de arranque que todo el sistema..

Con el conocimiento de poder leer un diagrama eléctrico y diagrama de control, los técnicos de servicio pueden identificar fallas, secuencias de arranque, controles dañados, diferenciar voltajes de control.



Conclusión:

En la actualidad debemos conocer, además de ciclo del refrigerante en los equipos, todas las funciones de los accesorios del sistema eléctrico y de control; dando oportunidad de saber cuál cable o accesorio se deben reemplazar, además de identificar cual es la función que debe cumplir.

Recuerda que estos circuitos van desde lo más sencillo (mini Split, unidad de ventana) hasta lo más sofisticado “electrónico” (Chillers de agua fría, racks de supermercados, etc.).



Si tienes comentarios al respecto de la publicación o si te parece útil te agradecemos que nos comentes en este tu Blog, en nuestra página de Facebook o en la cuenta de Twitter que en Quimobásicos ponemos a tu disposición.

¿Tienes dudas adicionales y que no hayamos resuelto en este artículo? Por favor deja un comentario con la duda al final de la publicación, o si gustas puedes contactarnos en nuestras redes sociales de FacebookTwitter  o YouTube.

En Quimobásicos nos interesa mucho saber tu opinión sobre nuestras publicaciones, ya que con ello nos ayudas a mejorar continuamente. No dudes en dejarnos tu comentario, crítica o sugerencia que tengas sobre la empresa, los productos Genetron o sobre nuestros contenidos.



Los refrigerantes en la vida diaria.



En las últimas décadas han tomado gran importancia entre otros, dos temas que nos afectan directa e indirectamente en nuestra vida diaria y que están relacionados con las nuevas necesidades de las personas, como son la conservación de los alimentos y el confort del ambiente en donde nos movemos y permanecemos, estos temas son la eficiencia energética y la contaminación del medio ambiente.

Para lograr cubrir las necesidades arriba mencionadas contamos con equipos que nos ayudan como son los refrigeradores y los equipos de aire acondicionado,  sobre todo en estas épocas donde la pandemia del COVID-19 nos ha mantenido más tiempo en casa requiriendo mayor tiempo de enfriamiento en nuestros espacios en el verano y mejor almacenamiento de alimentos para cubrir nuestras necesidades por más tiempo en casa, ante esta nueva situación nuestros equipos sufren un mayor desgaste ya que trabajan más tiempo para mantener las condiciones óptimas, pero los equipos no nos proporcionarían lo que requerimos sin el gas refrigerante, este fluido que nos ayudara a transportar el calor de donde lo tenemos a donde lo queremos desechar se encuentra dentro de nuestros equipos y debe ser controlado de acuerdo al diseño y necesidad para que su trabajo sea lo más eficiente posible, pero ¿cómo logramos que el gas refrigerante trabaje lo más eficiente posible sobre todo en tiempo de calor y #quédate en casa?.

  1. Limpia los filtros de manera regular, lee las instrucciones de uso.
  2. Realiza mantenimientos generales de limpieza en todo el equipo.
  3. Controla las temperaturas de acuerdo al manual de operación del fabricante.
  4. Si tu equipo es “viejo”, cámbialo tan pronto te sea posible por uno más eficiente.

Debemos asegurarnos que el refrigerante transporte las cantidades de calor de acuerdo al diseño del fabricante y las necesidades requeridas para que nuestra eficiencia sea alta y cuidemos al medio ambiente para esto verifica que el equipo tenga la capacidad y sea instalado por personal técnico capacitado.

Existe refrigerantes para cada aplicación y se requiere un conocimiento para su manejo y uso, mantente informado con nuestros próximos Webinar.

Lo que necesitamos para que tengamos alimentos y Estos temas pareciera que están solamente relacionados con equipos, controles, temperaturas, etc., los cuales por supuesto que son de suma importancia, pero hay un componente que las personas que utilizan estos equipos no pueden ver y solamente son manejados por los técnicos e ingenieros que manipulan y diseñan estos aparatos,  tanto para ser utilizados en refrigeración para las diferentes necesidades como para el aire acondicionado en el confort de los automóviles y espacios cerrados, este material es el GAS REFRIGRANTE.

El proceso que se requiere es la trasferencia de calor donde se transportara de donde no lo queremos a donde no nos perjudica y el material que sirve para transportar ese calor es el gas refrigerante que no lo podemos ver pero sentimos su efecto por lo que para que pueda realizarlo debe tener ciertas características de acuerdo a cada necesidad.

¿Tienes dudas adicionales y que no hayamos resuelto en este artículo? Por favor deja un comentario con la duda al final de la publicación, o si gustas puedes contactarnos en nuestras redes sociales de FacebookTwitter  o YouTube.

En Quimobásicos nos interesa mucho saber tu opinión sobre nuestras publicaciones, ya que con ello nos ayudas a mejorar continuamente. No dudes en dejarnos tu comentario, crítica o sugerencia que tengas sobre la empresa, los productos Genetron o sobre nuestros contenidos.

Los refrigerantes



Una de las características más difundidas en la actualidad sobre los refrigerantes es su aportación en el deterioro del medio ambiente, sin embargo, estas substancias se habían mantenido en el anonimato, solo conocidas por los técnicos en refrigeración y aire acondicionado ya que en el usuario final solo se manifestaban sus efectos en cuanto al confort ambiental y a la conservación de los alimentos, y lo único que se mencionaba de ellos era: “se le salió el gas, hay que cargar de nuevo”. Esto lo podemos comparar con la sangre en nuestro cuerpo, que no la tomamos en cuenta hasta que sale al exterior por alguna herida, y así como la sangre es importante en el control de la temperatura de nuestro cuerpo,  además de llevar  nutrientes a las células, y existen diferentes tipos de sangre que son compatibles o no con las personas de acuerdo a su clasificación, igualmente en los equipos de refrigeración existen diferentes tipos de refrigerantes que pueden ser utilizados en un mismo sistema  o no de acuerdo a las características para lo que fue diseñado, pudiendo ser para refrigeración comercial, domestica, aire acondicionado residencia o automotriz, etc.

Es importante conocer los diferentes refrigerantes que se encuentran en el mercado ya que, como se mencionó anteriormente, no todos son apropiados para cualquier sistema, es por eso que es indispensable tener siempre a la mano las características de diseño de los equipos para que en caso de requerir hacer un cambio de refrigerante podamos tomar la mejor decisión no solo para el cuidado de medio ambiente, sino también buscando que no se afecte la capacidad ni la eficiencia. El no hacerlo puede provoca una afectación indirecta al utilizar mayor cantidad de energía eléctrica para la obtener el enfriamiento que requerimos.

Los diseños de los sistemas están realizados de acuerdo a las propiedades químicas, físicas y termodinámicas de los refrigerantes, es por eso que debemos conocer qué refrigerante utiliza nuestro sistema y en caso de realiza un cambio revisar las propiedades del nuevo refrigerante para hacer los cambios, que pueden ser desde cambiar aceite, filtros, hasta solo ajustar las válvulas de expansión y los controles de operación.

En caso de realizar un cambio de refrigerante coloca una etiqueta en un lugar visible y seguro donde se especifique el tipo de refrigerante con el que fue cargado el sistema y la fecha del procedimiento para evitar contratiempos en el futuro.

Recuerda no cargar dos refrigerantes diferentes a un mismo sistema.

Para consultar los refrigerantes sustitutos visite nuestra pagina web.

Si tienes comentarios al respecto de la publicación o si te parece útil te agradecemos que nos comentes en este tu Blog, en nuestra página de Facebook o en la cuenta de Twitter que en Quimobásicos ponemos a tu disposición.

¿Tienes dudas adicionales y que no hayamos resuelto en este artículo? Por favor deja un comentario con la duda al final de la publicación, o si gustas puedes contactarnos en nuestras redes sociales de FacebookTwitter  o YouTube.

En Quimobásicos nos interesa mucho saber tu opinión sobre nuestras publicaciones, ya que con ello nos ayudas a mejorar continuamente. No dudes en dejarnos tu comentario, crítica o sugerencia que tengas sobre la empresa, los productos Genetron o sobre nuestros contenidos.

Porque el refrigerante de Quimobásicos es la mejor opción.



¿Por qué el Gas Refrigerante de Quimobásicos es tu mejor opción?

Actualmente una de las preocupaciones de los técnicos especialistas en Aire Acondicionado y Refrigeración es estar seguro de la calidad del refrigerante que están utilizando en los equipos, ya que existen nuevas marcas , nuevas mezclas de refrigerante y sobre todo grandes  diferencias en los precios, que casi siempre nos lleva  a la tentación de buscar comprar el más barato, sin tomar en cuenta si el producto cumple con todas las especificaciones de Calidad  que requiere el diseño de los equipos para lograr su mejor desempeño y tener una óptima eficiencia de los componentes del sistema.

El uso de un producto que no cumple las especificaciones para ser cargado a los equipos nos puede llevar desde una perdida en la eficiencia y hasta un mal funcionamiento en los equipos, con un resultado potencialmente catastrófico para muestros clientes si se produjera un daño mayor.

Cuando se adquiere un refrigerante ya sea en Cilindro retornable, Cilindro no Retornable o lata este debe cumplir con las siguientes características de calidad:

  1. Especificaciones del refrigerante de acuerdo al documento del Instituto Americano de la Refrigeración (AHRI por sus siglas en inglés) donde se establecen los parámetros de cada componente para determinar su pureza, así de las cantidades máximas permitidas de los contaminantes como por ejemplo la humedad, acidez, gases no condensables, etc. Todos los refrigerantes de Quimobásicos cuentan con un certificado de análisis de nuestro Laboratorio de Aseguramiento de Calidad.

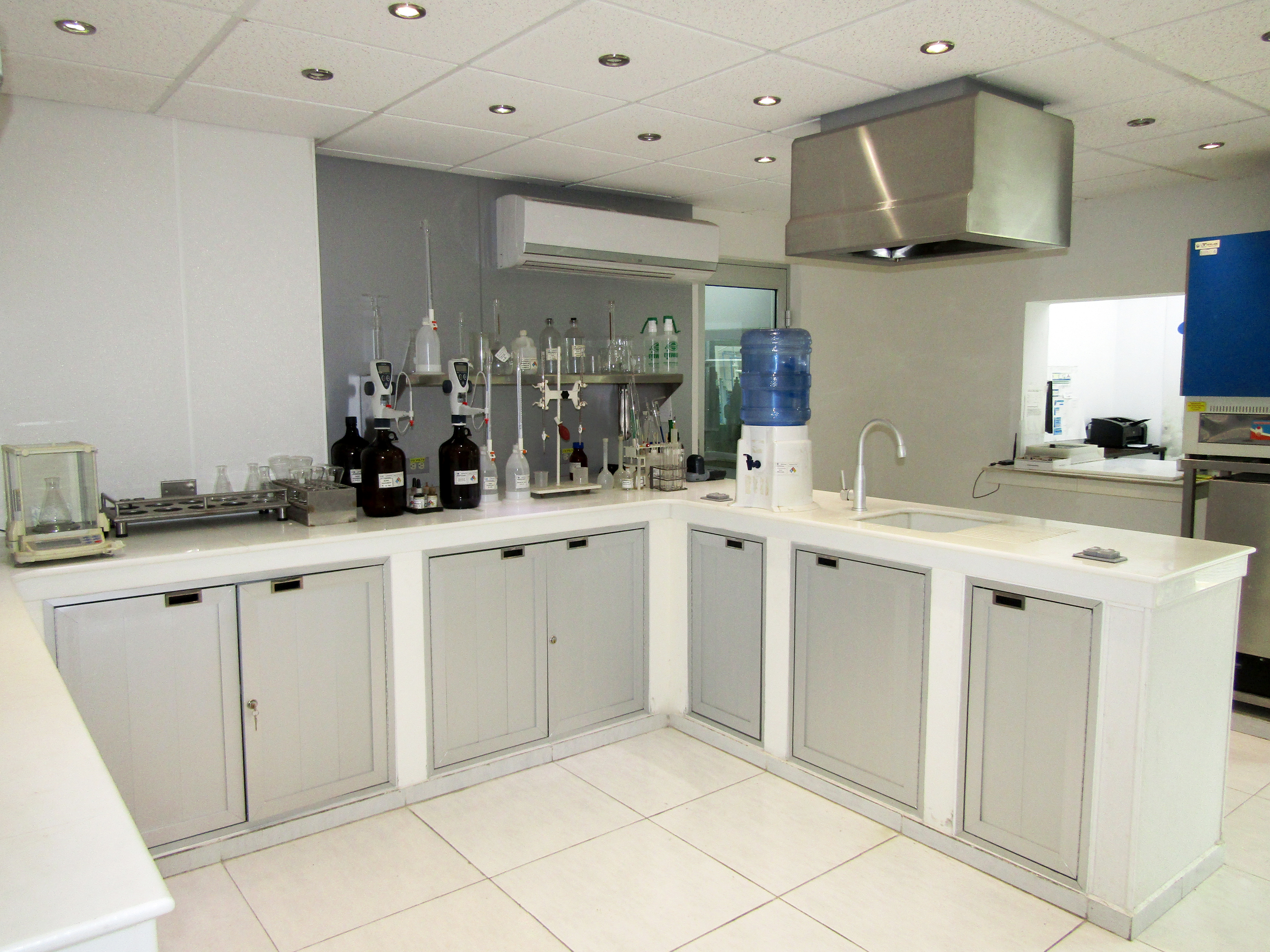

    Ilustración 1. Laboratorio de Aseguramiento de Calidad de Quimobásicos

  2. Empaque y Etiquetado cumpliendo las normas mexicanas donde se pueda identificar plenamente y en español el contenido neto del envase, cantidad de piezas, Nombre de la compañía que lo fabrica y/o envasa con ubicación y contactos, información de seguridad cumpliendo con el sistema armonizado de señalización y peligros, así como datos importantes para el manejo del envase de acuerdo a las normas oficiales mexicanas de Envasado y Etiquetado (NOM-018-STPS-2015).

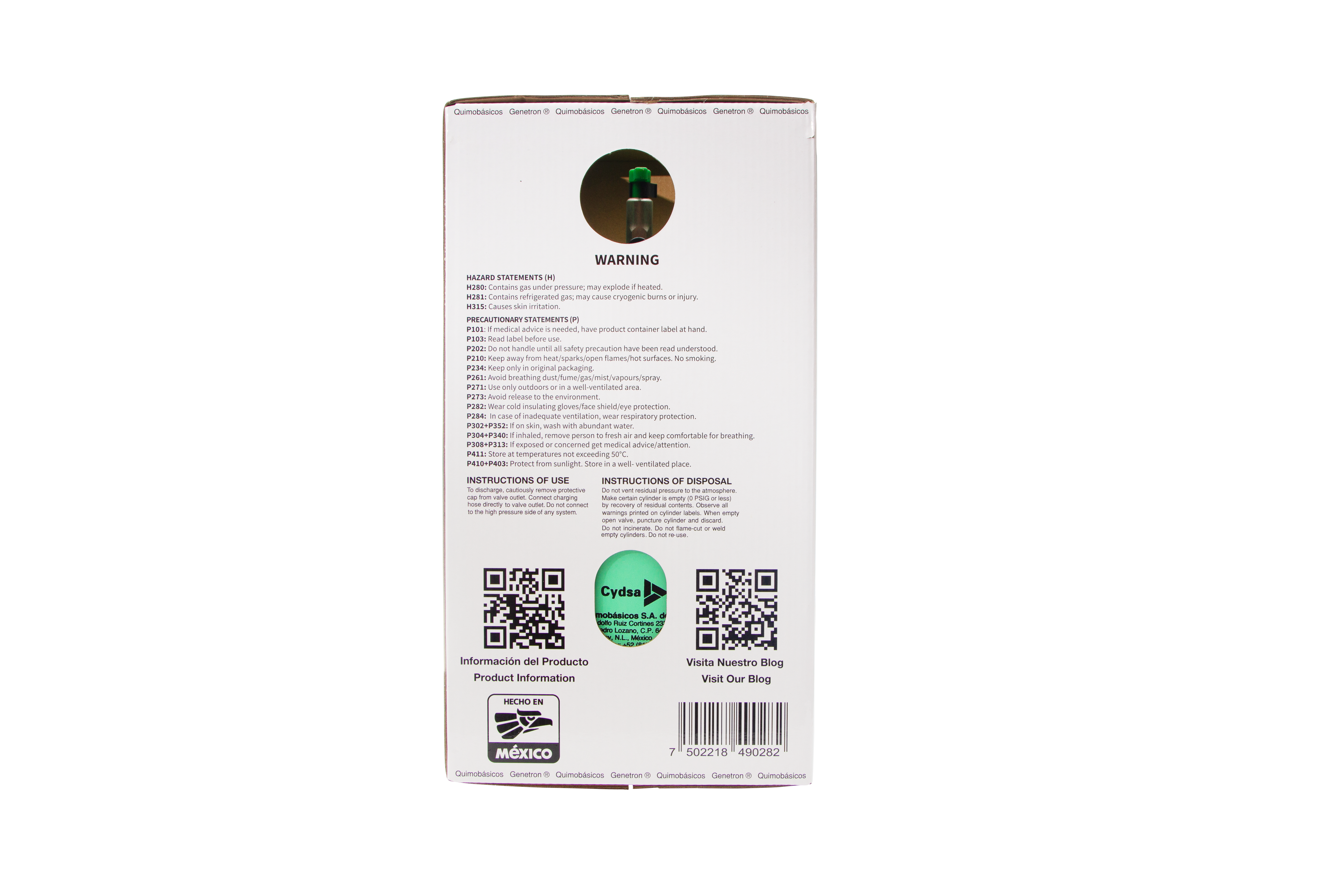

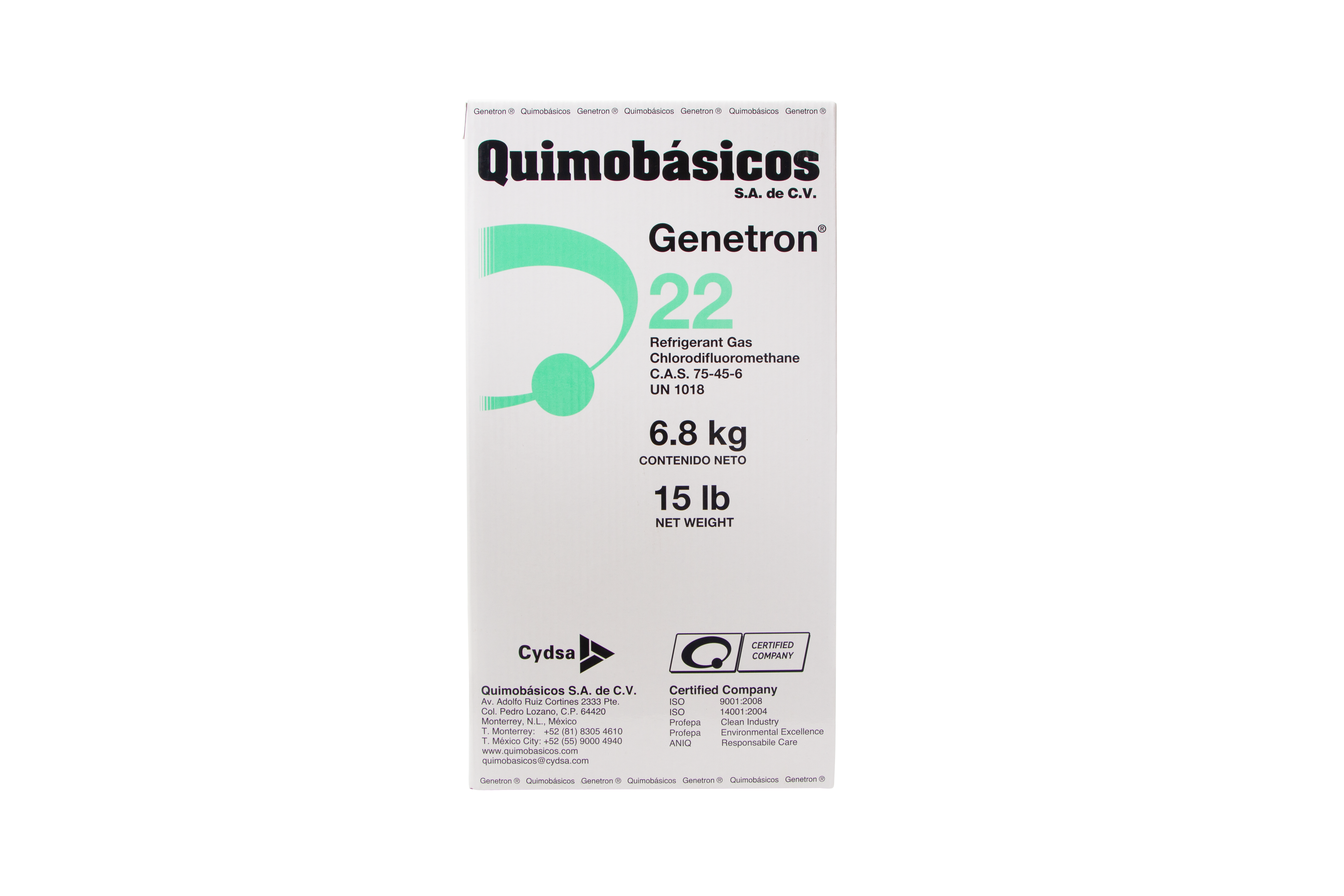

    Ilustración 2. Caja de Cilindros de Genetron 22 6.8 kg con Etiquetado de Acuerdo a la Norma Oficial Mexicana vigente (NOM-018-STPS-2015).



3. En Quimobásicos nos esforzamos en asegurar a los técnicos que todos nuestros productos cumplen con los más altos estándares de calidad a través de sistemas soportados por nuestros certificados ISO9001 e ISO14000, con esto nos aseguramos que los equipos trabajen de acuerdo a su diseño.



Ilustración 3. ISOs 14001 y 9001 obtenidos por Quimobásicos.

Uno de los principales compromisos de Quimobasicos es ser la mejor opción para los técnicos y nuestra forma ofrecerlo es cumpliendo con todos los requisitos y especificaciones en todos nuestros gases refrigerantes en oportunidad, cantidad y calidad, con el soporte de todo nuestro personal que trabaja para que los equipos de refrigeración y aire acondicionado operen con la máxima eficiencia apoyando con esto también al medio ambiente.

Si tienes comentarios al respecto de la publicación o si te parece útil te agradecemos que nos comentes en este tu Blog, en nuestra página de Facebook o en la cuenta de Twitter que en Quimobásicos ponemos a tu disposición.

¿Tienes dudas adicionales y que no hayamos resuelto en este artículo? Por favor deja un comentario con la duda al final de la publicación, o si gustas puedes contactarnos en nuestras redes sociales de FacebookTwitter  o YouTube.

En Quimobásicos nos interesa mucho saber tu opinión sobre nuestras publicaciones, ya que con ello nos ayudas a mejorar continuamente. No dudes en dejarnos tu comentario, crítica o sugerencia que tengas sobre la empresa, los productos Genetron o sobre nuestros contenidos.





Guía para utilizar correctamente Quimobásicos Eco® Flush 1233zd presurizado

Uno de los principales agentes de limpieza de circuitos de refrigeración es el R-141b. No obstante, y debido a la gran demanda de productos más amigables con el ambiente, han salido al mercado productos mucho más sustentables. Un claro ejemplo es el nuevo Quimobásicos Eco® Flush 1233zd presurizado.

Ante estas innovaciones en los productos, los compradores se han preguntado si su modo de empleo es igual o diferente a los productos tradicionales. Por ello es que para aclarar este tema se debe señalar que el Quimobásicos Eco® Flush 1233zd presurizado posee características prácticamente iguales al R-141b, tanto en poder de limpieza como en el modo de uso. A continuación, se mostrará una pequeña guía de uso  del Quimobásicos Eco® Flush 1233zd:

Guía de uso del Quimobásicos Eco® Flush 1233zd presurizado

Situaciones en las que es necesario realizar una limpieza de un sistema de refrigeración y aire acondicionado:

  • Cuando queme el compresor del sistema.
  • Cuando ocurra una inundación de aceite.
  • Cuando se realice un barrido del aceite en el proceso de cambio de refrigerante.



Precauciones que se deben tomar al realizar la limpieza:

  • Evitar quitar la soldadura de las tuberías del sistema con refrigerante quemado en su interior.
  • Realizar la limpieza procurando retirar el compresor, el filtro deshidratador y el capilar o VTE.
  • Tener precaución con el refrigerante que saldrá del sistema, ya que éste se puede encontrar a alta presión y con un olor muy fuerte causado por el daño en el embobinado del motor.

Procedimiento para la limpieza del sistema:

  1. Retirar el refrigerante del sistema. Esto se puede hacer por el apéndice del compresor o con una pequeña ruptura en tubería de cobre (tener especial cuidado con los vapores que salen del sistema).

    Ilustración 1 Procedimiento para la limpieza del sistema

  2. Siguiendo las buenas prácticas en refrigeración, desinstalar el compresor y filtro deshidratador.
  3. Al realizar la limpieza, debe asegurarse que el flujo del limpiador vaya a contra flujo, es decir, en sentido contrario del ciclo de refrigeración.
  4. Soldar apéndices en el evaporador y condensador para el lavado a contra flujo.
  • Instalar el apéndice de servicio en la línea de succión del sistema donde se conecta el compresor y extraer el limpiador por el capilar.
  • Instalar el apéndice donde se retiró el filtro deshidratador y extraer el limpiador por la línea de descarga del compresor.

    Ilustración 2 Soldadura de apéndices en el evaporador y condensador para el lavado a contra flujo.

5. Conectar las mangueras de los manómetros de la siguiente manera:

  • La manguera de baja se conecta al contenedor del Quimobásicos Eco® Flush 1233zd presurizado.
  • La manguera de servicio se conecta a la sección del sistema que se va a lavar.
  • La manguera de alta se conecta al tanque de nitrógeno, procurando ajustar la presión a 80 PSI.

6. Abrir la válvula de baja del Manifold para dejar pasar el producto al sistema (recuerde que el contenedor del producto se debe mantener invertido para inyectar únicamente líquido al sistema).

7. Cerrar la válvula de baja y abrir la válvula de alta para introducir el nitrógeno al sistema. El nitrógeno tiene la función de barrer el producto que se introdujo en el paso anterior, junto con la suciedad e impurezas del sistema.

8. Colocar un recipiente a la salida del sistema donde podamos depositar el Quimobásicos Eco® Flush 1233zd que sale de la sección a la que se le realiza la limpieza.

Ilustración 3 Colocación del Quimobásicos Eco Flush

9. Repetir los pasos anteriores hasta que el Quimobásicos Eco® Flush 1233zd introducido al sistema salga limpio.

10. Volver a instalar todos los componentes del sistema, procurando siempre usar un filtro deshidratador nuevo.




Recuerda que está disponible en la red de distribuidores de Quimobásicos, por lo que si te interesa te sugerimos contactar a tu distribuidor más cercano (ver distribuidores aquí). También, si te quedan algunas dudas sobre este nuevo desarrollo de Quimobásicos siempre puedes consultar a nuestros expertos; por correo electrónico al email asesor.quimobasicos@cydsa.com o si lo prefieres también puedes consultarnos en las redes sociales oficiales de Quimobásicos: FacebookTwitter; o acercarte a nosotros a través de la sección de contacto en nuestra renovada página web.

¿Tienes alguna duda adicional que no hayamos resuelto en esta publicación? Escríbela por favor en los comentarios al final de esta publicación, o si lo prefieres contáctanos en nuestro FacebookTwitterGoogle Plus o canal de YouTube.

En Quimobásicos nos interesa mucho tu opinión, ya que nos ayuda a brindarte un mejor servicio, por favor no dudes en hacernos saber cualquier comentario, critica o sugerencia que tengas sobre la empresa, los productos de nuestras marcas Solstice® y Genetron®, o el blog mismo.
