¿Realmente se debe hacer vacío al Sistema? Resolvamos juntos esta gran pregunta.



La importancia de hacer un vacío al sistema

¿Por qué debemos hacer vacío a un sistema? ¿Qué tipo de bomba es la mejor? ¿Cuánto tiempo debo dejar que trabaje la bomba de vacío?, estas son sólo algunas de las preguntas que nos hacemos y que a veces no le damos importancia y en muchas ocasiones sólo “se purga la tubería” pensando que se ha hecho un excelente trabajo.

El vacío en el sistema nos da la tranquilidad y seguridad de que el equipo está totalmente deshidratado de algún contaminante que nos pudiera ocasionar un daño mayor, por ejemplo:

1. Alta temperatura de la descarga.
2. Calentamiento excesivo de la válvula de descarga.
3. Formación probable de hielo en el evaporador.
4. Degradación del lubricante.
5. Taponamiento en sistemas que contenga dispositivo del tipo tuvo capilar.
6. Daños severos del compresor.

Estos son sólo algunos posibles daños que podría ocasionar un deficiente proceso de vacío en nuestros sistemas refrigerantes, además en algunos casos, se utiliza compresores del tipo fraccionario, (para refrigeradores domésticos) para hacer esta actividad o aún peor, se utiliza el mismo compresor del sistema para realizar el vacío, lo que resulta en una posible ineficiencia en la operación de nuestro equipo posteriormente.

Como identificar un proceso de “Vacío Correcto”:

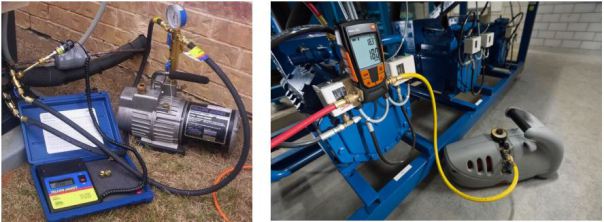

Para saber que llegamos al vacío correcto se requiere de un vacuómetro para medir el vacío de manera eficaz. El vacío correcto se alcanza midiendo, no por el tiempo que dejemos la bomba trabajando en el sistema, si no alcanzar la lectura correcta según el tipo de lubricante.

1. Para sistemas que utilizan lubricante Poliolester debe ser de  250 micrones de vacío.
2. Para sistemas que utilizan lubricante mineral o alquilbenceno  debe ser de 500 micrones de vacío.

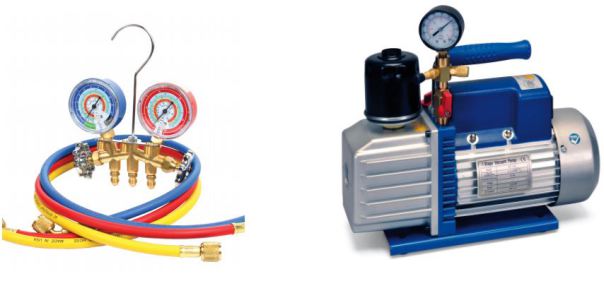

¿Qué tipo de bomba de vacío será correcta? Como lo menciona el manual “Buenas prácticas de refrigeración y aire acondicionado, edición 2006” se debe de escoger la bomba de acuerdo a las toneladas de refrigeración del sistema. Por cada cfm podemos evacuar de una manera efectiva 7 toneladas de refrigeración de un sistema, entonces aplicamos una sencilla fórmula:
(Toneladas de refrigeración del sistema / 7) = CFM requeridos para evacuar el sistema.

Esta práctica es un elemento importante en nuestro proceso de instalación, mantenimiento y reparación de nuestras unidades, por lo que los invitamos a seguir estos consejos para obtener mejores resultados el funcionamiento de los equipos y satisfacción de nuestros clientes.

¿Si tienes aún dudas al respecto de lo visto en está publicación, puedes dejarnos tus preguntas en la caja de comentarios u opiniones al respecto. Te agradeceremos mucho si le das a compartir a este Blog y no olvides consultar también a nuestros expertos a través del correo electrónico: asesor.quimobasicos@cydsa.com. Búscanos en nuestras redes sociales oficiales de FacebookTwitter, o Google+ y por medio de la nuestra página web.

Importancia de los Diagramas de los sistemas de Refrigeración y Aire Acondicionado.



Cuando de mantenimiento o reparaciones en equipos de refrigeración o aire acondicionado hablamos, existen varios tipos de eventos que podemos identificar. Principalmente podemos hablar en esta ocasión de  2 tipos de ellos; Las fallas mecánicas y/o de control o eléctricas.

Un ejemplo de fallas mecánicas pueden ser;  El plato de válvulas dañado, compresor con válvulas rotas, válvula de expansión obstruida, filtro deshidratador saturado, condensador o evaporador serpentín sucio, etc. Que normalmente dominamos en la industria de la refrigeración… Pero no debemos dejar atrás las fallas de control y/o eléctricas que cada día son mas relevantes en estos sistemas de refrigeración.

Los técnicos, además tener los conocimientos sobre los fundamentos de refrigeración, también deben saber leer un diagrama eléctrico o circuito de control, que hoy por hoy son muy importantes en el funcionamiento de estos equipos. Los fabricantes normalmente, nos indican en un solo diagrama o esquemático, como se encuentra el cableado y que circuito se debe completar para que nuestros sistema funcione correctamente, los cuales son representados en líneas, diagramas y dibujos.



Los diagramas los podemos encontrar con símbolos y líneas, que en algunos casos se codifican con colores que aparecen tal cual viene el cableado del equipo real, o también las líneas pudieran venir enumeradas L1, L2, L3, etcétera; para su fácil comprensión al momento de restablecer el sistema. En los dibujos o símbolos podemos encontrar la descripción del los capacitores, el contactar, motor ventilador del condensador, el compresor y todos los elementos que integran el sistema de refrigeración, además de otros accesorios. Los técnicos deben tener la habilidad de reconocer e identificar los componentes de la unidad, de esta forma podemos analizar la secuencia de un arranque de la unidad o poder identificar una falla eléctrica o de control. En sistemas un poco más grandes se tiene una leyenda, que no es más que un listado de todos los componentes y conexiones del equipo, y adicionalmente en algunos casos nos dar a conocer la secuencia de arranque que todo el sistema..

Con el conocimiento de poder leer un diagrama eléctrico y diagrama de control, los técnicos de servicio pueden identificar fallas, secuencias de arranque, controles dañados, diferenciar voltajes de control.



Conclusión:

En la actualidad debemos conocer, además de ciclo del refrigerante en los equipos, todas las funciones de los accesorios del sistema eléctrico y de control; dando oportunidad de saber cuál cable o accesorio se deben reemplazar, además de identificar cual es la función que debe cumplir.

Recuerda que estos circuitos van desde lo más sencillo (mini Split, unidad de ventana) hasta lo más sofisticado “electrónico” (Chillers de agua fría, racks de supermercados, etc.).



Si tienes comentarios al respecto de la publicación o si te parece útil te agradecemos que nos comentes en este tu Blog, en nuestra página de Facebook o en la cuenta de Twitter que en Quimobásicos ponemos a tu disposición.

¿Tienes dudas adicionales y que no hayamos resuelto en este artículo? Por favor deja un comentario con la duda al final de la publicación, o si gustas puedes contactarnos en nuestras redes sociales de FacebookTwitter  o YouTube.

En Quimobásicos nos interesa mucho saber tu opinión sobre nuestras publicaciones, ya que con ello nos ayudas a mejorar continuamente. No dudes en dejarnos tu comentario, crítica o sugerencia que tengas sobre la empresa, los productos Genetron o sobre nuestros contenidos.



Importancia de los Diagramas de los sistemas de Refrigeración y Aire Acondicionado.



Cuando de mantenimiento o reparaciones en equipos de refrigeración o aire acondicionado hablamos, existen varios tipos de eventos que podemos identificar. Principalmente podemos hablar en esta ocasión de  2 tipos de ellos; Las fallas mecánicas y/o de control o eléctricas.

Un ejemplo de fallas mecánicas pueden ser;  El plato de válvulas dañado, compresor con válvulas rotas, válvula de expansión obstruida, filtro deshidratador saturado, condensador o evaporador serpentín sucio, etc. Que normalmente dominamos en la industria de la refrigeración… Pero no debemos dejar atrás las fallas de control y/o eléctricas que cada día son mas relevantes en estos sistemas de refrigeración.

Los técnicos, además tener los conocimientos sobre los fundamentos de refrigeración, también deben saber leer un diagrama eléctrico o circuito de control, que hoy por hoy son muy importantes en el funcionamiento de estos equipos. Los fabricantes normalmente, nos indican en un solo diagrama o esquemático, como se encuentra el cableado y que circuito se debe completar para que nuestros sistema funcione correctamente, los cuales son representados en líneas, diagramas y dibujos.



Los diagramas los podemos encontrar con símbolos y líneas, que en algunos casos se codifican con colores que aparecen tal cual viene el cableado del equipo real, o también las líneas pudieran venir enumeradas L1, L2, L3, etcétera; para su fácil comprensión al momento de restablecer el sistema. En los dibujos o símbolos podemos encontrar la descripción del los capacitores, el contactar, motor ventilador del condensador, el compresor y todos los elementos que integran el sistema de refrigeración, además de otros accesorios. Los técnicos deben tener la habilidad de reconocer e identificar los componentes de la unidad, de esta forma podemos analizar la secuencia de un arranque de la unidad o poder identificar una falla eléctrica o de control. En sistemas un poco más grandes se tiene una leyenda, que no es más que un listado de todos los componentes y conexiones del equipo, y adicionalmente en algunos casos nos dar a conocer la secuencia de arranque que todo el sistema..

Con el conocimiento de poder leer un diagrama eléctrico y diagrama de control, los técnicos de servicio pueden identificar fallas, secuencias de arranque, controles dañados, diferenciar voltajes de control.



Conclusión:

En la actualidad debemos conocer, además de ciclo del refrigerante en los equipos, todas las funciones de los accesorios del sistema eléctrico y de control; dando oportunidad de saber cuál cable o accesorio se deben reemplazar, además de identificar cual es la función que debe cumplir.

Recuerda que estos circuitos van desde lo más sencillo (mini Split, unidad de ventana) hasta lo más sofisticado “electrónico” (Chillers de agua fría, racks de supermercados, etc.).



Si tienes comentarios al respecto de la publicación o si te parece útil te agradecemos que nos comentes en este tu Blog, en nuestra página de Facebook o en la cuenta de Twitter que en Quimobásicos ponemos a tu disposición.

¿Tienes dudas adicionales y que no hayamos resuelto en este artículo? Por favor deja un comentario con la duda al final de la publicación, o si gustas puedes contactarnos en nuestras redes sociales de FacebookTwitter  o YouTube.

En Quimobásicos nos interesa mucho saber tu opinión sobre nuestras publicaciones, ya que con ello nos ayudas a mejorar continuamente. No dudes en dejarnos tu comentario, crítica o sugerencia que tengas sobre la empresa, los productos Genetron o sobre nuestros contenidos.



Dispositivos de control de flujo, 3a Entrega

A lo largo de esta y anteriores publicaciones hemos visto distintos conceptos que nos ayudan a entender de mejor manera el ámbito de la refrigeración. Con el fin de completar la información obtenida y aprendida, les hemos traído esta tercera parte de los conceptos de refrigeración. Hoy nos enfocaremos en definir los diferentes tipos de dispositivos de control de flujo.
Para empezar debemos hacernos primero esta pregunta ¿qué son los dispositivos de control de flujo? Se conocen con este nombre a aquellos componentes del sistema de refrigeración encargados de regular el refrigerante líquido en los evaporadores. Son conocidos por dividir el sistema de refrigeración, de igual manera que lo hace el compresor, en alta y baja presión.

Funcionamiento de dispositivo de control de flujo

Diferentes tipos de dispositivos de control de flujo:

• Tubo capilar: este dispositivo de control es el más básico de todos, se encuentra formado por un pequeño tubo perforado a lo largo de su interior, pero esta perforación es muy pequeña. Dispositivos como este solo se encuentran en equipos que poseen gabinete y en sistemas inundados (un 75% del volumen del equipo es refrigerante). A este dispositivo no se le considera una válvula debido a que no cuenta con un mecanismo de ajuste y por tal motivo no es controlable de otra manera, excepto por la perforación de su interior. Por lo tanto, el tamaño del tuvo debe estar adecuado al sistema específico.

Tubo Capilar

• Válvula termostática de expansión (VTE): este dispositivo es el más usado en los sistemas de refrigeración. Funciona con ayuda de la temperatura y la presión, y tiene una abertura que controla el flujo del refrigerante; mientras una aguja se encarga de controlar la velocidad del flujo mediante un bulbo que siempre contiene líquido. Para esto se mide y compara la temperatura del compresor con la del bulbo, y la aguja abrirá la válvula dependiendo de las necesidades del evaporador. A mayor temperatura del evaporador, mayor será la abertura de la válvula.

Válvula termoeléctrica de expansión



Resultado de imagen para Válvula automática de expansión

• Válvula automática de expansión (VAE): se encarga de controlar el flujo del refrigerante de la línea del líquido manteniendo la presión constante en el evaporador. El sistema funciona de forma semejante al del VTE, pero en lugar de controlar la temperatura controla la presión del evaporador. Esta válvula no permitirá que el líquido vaya al compresor a menos que se reduzca la presión del mismo.

Válvula automática de expansión (VAE)

• Válvula termoeléctrica de expansión (VTEE). Este dispositivo consta de dos partes, la válvula que controla el flujo y un sensor eléctrico que mide el calor por medio de termistores. El termistor se define como un conductor eléctrico que cambia su conductividad (capacidad para conducir electricidad) cuando existe un cambio en la temperatura. A mayor temperatura, los termistores conducen mayor electricidad. Cuando el evaporador tiene una temperatura elevada los termistores aumentan el voltaje provocando que el sensor interprete el incremento en el voltaje como un aumento en la temperatura, incitando a que la válvula se abra y permita un mayor flujo de refrigerante.

De esta manera, se podría decir que los dispositivos de control de flujo cargan con la responsabilidad de evitar que el líquido llegue al compresor, evitando así daños en el mismo.

Válvula termoeléctrica de expansión (VTEE)

Si tienes comentarios al respecto de la publicación o si te parece útil te agradecemos que nos comentes en este tu Blog, en nuestra página de Facebook o en la cuenta de Twitter que en Quimobásicos ponemos a tu disposición.

¿Tienes dudas adicionales y que no hayamos resuelto en este artículo? Por favor deja un comentario con la duda al final de la publicación, o si gustas puedes contactarnos en nuestras redes sociales de FacebookTwitter  o YouTube.

En Quimobásicos nos interesa mucho saber tu opinión sobre nuestras publicaciones, ya que con ello nos ayudas a mejorar continuamente. No dudes en dejarnos tu comentario, crítica o sugerencia que tengas sobre la empresa, los productos Genetron o sobre nuestros contenidos.



¿Es realmente necesario hacer vacío al sistema?



La importancia de hacer un vacío al sistema

¿Por qué debemos hacer vacío a un sistema? ¿Qué tipo de bomba es la mejor? ¿Cuánto tiempo debo dejar que trabaje la bomba de vacío?, estas son sólo algunas de las preguntas que nos hacemos y que a veces no le damos importancia y en muchas ocasiones sólo “se purga la tubería” pensando que se ha hecho un excelente trabajo.

El vacío en el sistema nos da la tranquilidad y seguridad de que el equipo está totalmente deshidratado de algún contaminante que nos pudiera ocasionar un daño mayor, por ejemplo:

1. Alta temperatura de la descarga.
2. Calentamiento excesivo de la válvula de descarga.
3. Formación probable de hielo en el evaporador.
4. Degradación del lubricante.
5. Taponamiento en sistemas que contenga dispositivo del tipo tuvo capilar.
6. Daños severos del compresor.

Estos son sólo algunos posibles daños que podría ocasionar un deficiente proceso de vacío en nuestros sistemas refrigerantes, además en algunos casos, se utiliza compresores del tipo fraccionario, (para refrigeradores domésticos) para hacer esta actividad o aún peor, se utiliza el mismo compresor del sistema para realizar el vacío, lo que resulta en una posible ineficiencia en la operación de nuestro equipo posteriormente.

Como identificar un proceso de “Vacío Correcto”:
Para saber que llegamos al vacío correcto se requiere de un vacuómetro para medir el vacío de manera eficaz. El vacío correcto se alcanza midiendo, no por el tiempo que dejemos la bomba trabajando en el sistema, si no alcanzar la lectura correcta según el tipo de lubricante.

1. Para sistemas que utilizan lubricante Poliolester debe ser de  250 micrones de vacío.
2. Para sistemas que utilizan lubricante mineral o alquilbenceno  debe ser de 500 micrones de vacío.

¿Qué tipo de bomba de vacío será correcta? Como lo menciona el manual “Buenas prácticas de refrigeración y aire acondicionado, edición 2006” se debe de escoger la bomba de acuerdo a las toneladas de refrigeración del sistema. Por cada cfm podemos evacuar de una manera efectiva 7 toneladas de refrigeración de un sistema, entonces aplicamos una sencilla fórmula:
(Toneladas de refrigeración del sistema / 7) = CFM requeridos para evacuar el sistema.

Esta práctica es un elemento importante en nuestro proceso de instalación, mantenimiento y reparación de nuestras unidades, por lo que los invitamos a seguir estos consejos para obtener mejores resultados el funcionamiento de los equipos y satisfacción de nuestros clientes.

¿Tienes alguna duda? Escríbela en los comentarios de abajo, o contáctanos en nuestro FacebookTwitter o YouTube. En Quimobásicos nos interesa mucho tu opinión, ya que nos ayuda a brindarte un mejor servicio, por favor no dudes en hacernos saber cualquier comentario, critica o sugerencia que tengas sobre la empresa, los productos, o el blog
