Buenas prácticas para la limpieza en los sistemas de refrigeración y aire acondicionado (segunda parte)

Identificación y evaluación de fallas en los sistemas de refrigeración. Segunda parte (Basado en las buenas prácticas en refrigeración y aire acondicionado de la Semarnat).

Principales causas que originan la quemadura de un compresor

Las causas que originan que un compresor se queme son el resultado de una gran variedad de fallas dentro del sistema de refrigeración. Toda condición de operación que trabaje fuera de los parámetros recomendados por los fabricantes de los equipos, genera un esfuerzo significativamente mayor en el aislante eléctrico de la bobina del motocompresor. Este sobresfuerzo ocasiona que el aislante se debilite hasta generar una falla en el motor. Las principales condiciones de operación que generan que un compresor se queme son: bajo voltaje en el suministro eléctrico, baja carga de refrigerante en el sistema, alta temperatura en la descarga del sistema y la existencia de humedad en el sistema.

La siguiente imagen muestra el daño causado a los aislantes de un compresor quemado:

Los materiales utilizados como aislantes en los motores de los compresores de refrigeración tienen limitantes físicas y son de capacidad limitada respecto a la habilidad de soportar altas temperaturas. Manejar altas temperaturas por períodos prolongados de tiempo de operación en un compresor afecta seriamente la estructura del aislante eléctrico del motor, provocando que el equipo se vaya a tierra. Las principales condiciones que ocasionan que un motocompresor falle prematuramente son las siguientes:

  • Fallas en el suministro eléctrico (alto o bajo voltaje).
  • Fallas en el capacitor de arranque o en el capacitor de trabajo en los motores mono o bifásicos.
  • Relevadores de arranque defectuosos.
  • Sobretensión por descargas eléctricas.
  • Armónicos en sistemas eléctricos.
  • Voltaje irregular en sistemas trifásicos.
  • Falla de alguna de las fases en sistemas trifásicos.
  • Desbalanceo de fases en sistemas trifásicos.
  • Relaciones de compresión elevadas.
  • Alto sobrecalentamiento en el lado de baja presión.
  • Fallas en la regulación de temperatura del motor.
  • Sobrecargas causadas por condensadores sucios o sobrecarga de refrigerante.
  • Falta de lubricación del motor.
  • Contaminantes en el sistema.
  • Partes dañadas en el compresor.

Efectos en el sistema de refrigeración por un motor quemado

El primer signo que podemos observar es que el compresor no funciona correctamente al conectarse al suministro eléctrico. Otro signo es el cambio del lubricante del compresor, desde el cambio de coloración, la aparición de lodo o la aparición de objetos sólidos ajenos al sistema. Los principales contaminantes encontrados en un compresor quemado son:

  • Residuos sólidos del aislante dañado.
  • Ceniza.
  • Ácido Fluorhídrico.
  • Ácido Clorhídrico.
  • Carbón.
  • Fosgeno.
  • Materiales orgánicos.
  • Monóxido de carbono.

Si los contaminantes se dejan dentro del sistema, pueden ocasionar fallas como daños físicos y químicos en el aislante del motor, corto circuito en las terminales del motor, obstrucción en las venas de lubricación del motor, problemas en las válvulas de expansión del sistema de refrigeración u obstrucción en los filtros de aceite y de succión del compresor.

Para evitar daños graves en el sistema de refrigeración, todos los contaminantes generados por la quemadura del compresor deben ser retirados del sistema antes de restaurar la operación del equipo.














Si tienes comentarios al respecto de la siguiente entrada o si te parece útil te agradecemos que nos comentes en este tu Blog, nuestra página de Facebook o en la cuenta de Twitter que en Quimobásicos ponemos a tu disposición.

¿Tienes alguna duda adicional que no hayamos resuelto en esta publicación? Por favor escríbela en los comentarios al final de esta publicación, o si lo prefieres, contáctenos en nuestras redes sociales: Facebook, Twitter, Google+ y YouTube.

En Quimobásicos nos interesa mucho tu opinión, ya que nos ayuda a brindarte un mejor servicio, por favor no dudes en hacernos saber cualquier comentario, critica, o sugerencia que tengas sobre la empresa, los productos Genetron, o el blog mismo.

Buenas prácticas para la limpieza en los sistemas de refrigeración y aire acondicionado (primera parte)

Identificación y evaluación de fallas en los sistemas de refrigeración. Primera Parte (Basado en las buenas prácticas en refrigeración y aire acondicionado de la Semarnat).

Para entender la relevancia del tema tratado en este documento, debemos analizar una simple pregunta: ¿Cuándo es necesario realizar limpieza en un sistema de refrigeración?

En la gran mayoría de los casos, la limpieza de un sistema de refrigeración es requerida cuando se detecta la presencia de contaminantes dentro del sistema de refrigeración, es decir, cuando ocurre una falla en el motor del compresor o bajo la presencia de humedad o no condensables en el sistema. Siendo la falla en el motor la principal causa, es importante determinar correctamente cuál es la causa que ocasionó dicha falla determinando si el motor se quemó realmente y evaluando el grado de daño.

Una vez que se realizó a detalle la valoración del daño, los técnicos en refrigeración debemos seleccionar el correcto procedimiento para realizar el remplazo del compresor, ya sea del tipo hermético o semihermético, para proceder a realizar la limpieza en el sistema de refrigeración de acuerdo al tamaño y características de compresor.

Es importante recalcar que realizar el cambio del compresor por uno nuevo no garantiza que el problema que ocasionó la falla haya sido tratado de raíz, existiendo la posibilidad de que el motor del compresor vuelva a fallar. Las fallas continuas en los compresores de remplazo son un indicativo importante de que la causa raíz no ha sido tratada.

Generalidades sobre las fallas de los motores

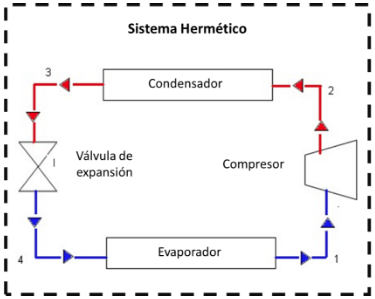

Antes que nada, debemos entender que los sistemas de refrigeración son herméticos. Esto quiere decir que el motor del compresor de refrigeración se encuentra dentro de una atmósfera de gas refrigerante. El compresor, dentro del sistema de refrigeración, trabaja constantemente bajo cambios dinámicos de presión y temperatura. En condiciones normales de trabajo, el motor del compresor es enfriado por el gas refrigerante de retorno o gas de succión que regresa del evaporador. El ambiente lleno de refrigerante tiene un efecto de aislamiento eléctrico en el motor que mejora el aislamiento total en el sistema.

Se conoce coloquialmente como “compresor quemado” al término empleado para describir una falla en el aislamiento térmico del motor.  Cuando ocurre este tipo de falla, el motor libera una gran cantidad de energía eléctrica en el interior del alojamiento del motor en el punto exacto donde el aislante falló, generando un aumento muy significativo en la temperatura en el punto de falla y en los componentes cercanos que puede carbonizar o destruir los materiales aislantes, afectar químicamente al lubricante del motor o descomponer térmicamente al gas refrigerante circundante al lugar de la falla.

En la segunda parte de este documento entraremos en más detalle sobre las causas que originan que un compresor se queme y sus efectos en el sistema de refrigeración.


Si tienes comentarios al respecto de la siguiente entrada o si te parece útil te agradecemos que nos comentes en este tu Blog, nuestra página de Facebook o en la cuenta de Twitter que en Quimobásicos ponemos a tu disposición.

¿Tienes alguna duda adicional que no hayamos resuelto en esta publicación? Por favor escríbela en los comentarios al final de esta publicación, o si lo prefieres, contáctenos en nuestras redes sociales: Facebook, Twitter, Google+ y YouTube.

En Quimobásicos nos interesa mucho tu opinión, ya que nos ayuda a brindarte un mejor servicio, por favor no dudes en hacernos saber cualquier comentario, critica, o sugerencia que tengas sobre la empresa, los productos Genetron, o el blog mismo.

Capacitaciones del mes de Agosto

 ¡Quimobásicos te invita a las charlas y capacitaciones del mes de Agosto!

El Sábado 18 de Agosto estaremos presentes en RE-FRAGA´S a partir de las 10:30 hrs. El local esta ubicado en León, Blvd. Mariano Escobedo #4821 Pte. Col. Lomas de las Hilamas, platicaremos acerca de la 4ta Generación de Refrigerantes. Para mayores informes comunícate al: 8113771143 con la Srita. Susana Narvaez.

El martes 28 de agosto a las 16:00 hrs. visitaremos nuestros amigos de RYSE Irap; ubicados en Adolfo López Mateo # 1507, Col. Renacimiento, Celaya, Gto, platicaremos sobre 4ta Generación de Refrigerantes. Para mayores informes comunícate con Ulices Maciel al 4621298915. ¡Te esperamos!

El j
ueves 30 de agosto estaremos presentes de 15:00 hrs. de nueva cuenta con RYSE Irap. Ubicado en Salamanca # 144, Santa Ana Pacueco, Gto. Platicaremos acerca de 4ta Generación de Refrigerantes. ¡No te lo puedes perder! Para mayores informes comunícate con Ulices Maciel al 4621298915.



Por último tratando el mismo tema, el viernes 31 de agosto estaremos presentes en Enrique del Moral S/N por Av. Siglo XXI, Irapuato, Gto., con nuestros amigos de RYSE Irap. A partir de las 18:00 hrs., te esperamos.

Para mayores informes comunícate con Ulices Maciel al 4621298915

Para dudas o comentarios escríbenos a quimobasicos@cydsa.com y consulta informes sobre nuestra participación.

¡No te lo puedes perder!

Este es el calendario detallado del mes de Agosto:

FECHA ORGANIZADOR DIRECCIÓN MÁS INFORMES LUGAR TEMA
18 de Ago.

RE-FRAGA’S

Blvd. Mariano Escobedo 4821 Pte. Col. Lomas de las Himalayas

Susana Narvaez 8113771143

León, Gto. 4ta Generación Refrigerantes
28 de Ago. RYSE Irap Adolfo López Mateo 1507, Col. Renacimiento

Ulices Maciel 4621298915

Celaya, Gto. 4ta Generación Refrigerantes
30 de Ago.

RYSE Irap

Salamanca 144, Santa Ana Pacueco

Ulices Maciel 4621298915

La Piedad, Gto. 4ta Generación Refrigerantes
31 de Ago. RYSE Irap Enrique del Moral S/N por Ave. Siglo XXI

Ulices Maciel 4621298915

 Irapuato, Gto. 4ta Generación Refrigerantes

Guía rápida de conceptos de Refrigeración (Cuarta Parte)

Conceptos de refrigeración cuarta parte: Líneas de Refrigerante
A lo largo de diferentes blogs, hemos revisado varios conceptos teуricos utilizados en el бrea de refrigeración y aire acondicionado; también revisamos el uso y descripción de los compresores, condensadores, y los dispositivos de control de flujo. Sin embargo, las partes de un sistema de refrigeración no se encuentran conectadas una a lado de la otra, más bien se encuentran unidas a través de un sistema de tuberías que reciben el nombre de líneas de refrigerante.

La línea de refrigerante, como su nombre indica, es la encargada de la conducción del refrigerante de una parte del sistema a la otra. El refrigerante lo podemos encontrar en estado líquido o vapor dependiendo de la sección en que se encuentre del sistema completo de refrigeración. En la mayorнa de los casos, las líneas de refrigerante están construidas por tubos de cobre rígido, aunque en algunos países se permite el uso de tubos de cobre flexibles en el extremo de la unidad condensadora y en los accesorios.

Los sistemas de refrigeración cuentan con 3 líneas principales:

– Líneas de líquido
En esta línea el refrigerante y el aceite se mezclan adecuadamente. Aun cuando el líquido se mueva lentamente y existan trampas en la línea el aceite nunca quedará atrapado. Debe existir suficiente presión en la línea para evitar que el dispositivo de control de flujo trabaja incorrectamente. Para evitar una caída de presión excesiva se recomienda sub enfriar el líquido.

– Líneas de succión.

Existen problemas de diseсo, principalmente cuando se utilizan compresores reciprocantes (los que utilizan cilindros y pistones para comprimir). Esta debe tener el diámetro apropiado para compensar la pérdida de presión ocasionada cuando el sistema trabaja a su máxima capacidad. Esta línea debe ser capaz de regresar el aceite del evaporador al compresor cuando el sistema traba a velocidades lentas.

– Líneas de descarga.
Conocida como línea de gas caliente, es una línea con pocos problemas en los sistemas que tienen el condensador integrado. Esta linea se debe diseсar de tal manera que no retenga el aceite del compresor.

Todas las tuberías de que componen las líneas de refrigerante deben ser del tamaño correcto para la cantidad de líquido o vapor a las que fueron diseсadas, incluyendo el diámetro correcto, la longitud y el calibre de la tuberнa. Esto es de vital importancia ya que un mal diseсo provoca una pérdida de presión del refrigerante en las líneas, y es perjudicial para el sub enfriamiento de la línea del líquido. Esto ocasiona que la válvula de expansión no realice adecuadamente su trabajo. También existen problemas con el compresor y el evaporador cuando hay bajas presiones en el sistema.


Si tienes comentarios al respecto de la siguiente entrada o si te parece útil te agradecemos que nos comentes en este tu Blog, nuestra página de Facebook o en la cuenta de Twitter que en Quimobásicos ponemos a tu disposición.

¿Tienes alguna duda adicional que no hayamos resuelto en esta publicación? Por favor escríbela en los comentarios al final de esta publicación, o si lo prefieres, contáctenos en nuestras redes sociales: Facebook, Twitter, Google+ y YouTube.

En Quimobásicos nos interesa mucho tu opinión, ya que nos ayuda a brindarte un mejor servicio, por favor no dudes en hacernos saber cualquier comentario, critica, o sugerencia que tengas sobre la empresa, los productos Genetron, o el blog mismo.

Guía Rápida de Conceptos de Refrigeración (tercera parte)

Conceptos de refrigeración tercera parte: Dispositivos de control de flujo

En archivos anteriores hemos revisado algunos de los conceptos esenciales para entender el amplio ámbito de la refrigeración. Para complementar la información que ya hemos aprendido, les traemos esta tercera parte de conceptos de refrigeración. Cabe recalcar que en esta sección nos centraremos definir los diferentes tipos de dispositivos de control de flujo.

Llámese un dispositivo de control de flujo a aquellos componentes del sistema de refrigeración encargados de regular el flujo del refrigerante líquido en los evaporadores. Sin conocidos por dividir el sistema de refrigeración, al igual que el compresor, en la parte de alta presión y de baja presión.

Diferentes tipos de dispositivos de control de flujo:

Tubo capilar. Este dispositivo de control es el más básico de todos, y está formado por un pequeño tubo cuya perforación a lo largo de su interior es muy pequeña. Este tipo de dispositivos solo se encuentran en equipos que poseen un gabinete, y en sistemas inundados (cuyo 75% del volumen está lleno de refrigerante). Este tipo de dispositivo no se considera una válvula debido a que no se puede ajustar, y no se puede controlar de otra forma más que con el diámetro interior del tubo. Por lo tanto, el tamaño del tuvo debe estar adecuado al sistema específico.

Válvula termostática de expansión (VTE). Este dispositivo de control es el más utilizado en los sistemas de refrigeración. Funciona a través de la temperatura y la presión. La abertura en la válvula controla el flujo del refrigerante, mientras que una aguja controla la velocidad del flujo mediante un bulbo que siempre contiene líquido. Para esto, se mide y compara la temperatura del compresor con la del bulbo y la aguja abrirá la válvula dependiendo de las necesidades del evaporador. A mayor temperatura del evaporador, mayor será la abertura de la válvula.

Resultado de imagen para Válvula automática de expansión

Válvula automática de expansión (VAE). Este tipo de dispositivo controla el flujo del refrigerante de la línea del líquido manteniendo la presión constante en el evaporador. Este sistema trabaja muy similar a la VTE, pero en lugar de controlar la temperatura controla la presión del evaporador. La válvula no permitirá que fluya líquido al compresor a menos que se reduzca la presión del mismo.

Válvula termoeléctrica de expansión (VTEE). Este dispositivo consta de dos partes, la válvula que controla el flujo y un sensor eléctrico que mide el calor por medio de termistores. El termistor se define como un conductor eléctrico que cambia su conductividad (capacidad para conducir electricidad) cuando existe un cambio en la temperatura. A mayor temperatura, los termistores conducen mayor electricidad. Cuando el evaporador tiene una temperatura elevada los termistores aumentan el voltaje provocando que el sensor interprete el incremento en el voltaje como un aumento en la temperatura, incitando a que la válvula se abra y permita un mayor flujo de refrigerante.

De manera resumida, podemos decir que los dispositivos de control de flujo tienen la responsabilidad de evitar que llegue líquido al compresor, evitando daños en el mismo.
