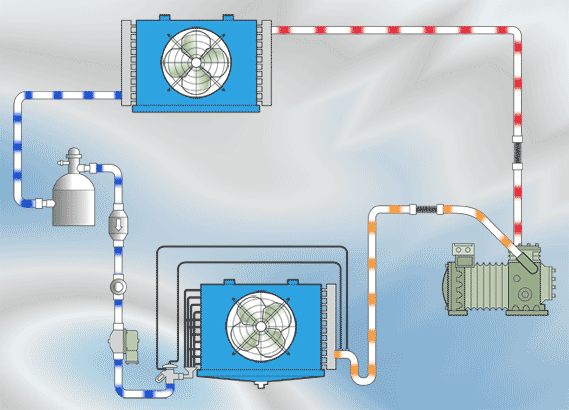

El condensador y el evaporador son las ventanas a través de las cuales el calor fluye dentro de una habitación con aire acondicionado. Estos componentes también son llamados «intercambiadores», puesto que operan bajo la tendencia natural de hacer fluir el calor desde un espacio caliente hacia otro frío (como se observa en el diagrama inferior).
¿Cómo es que fluye el calor?
La mayor parte del calor fluye por un intercambio de temperatura, ya sea desde adentro o afuera de un sistema de refrigeración, o viceversa; esto pudiese ocurrir por convención, conducción o incluso por radiación (esto es, en donde el calor es trasferido por medio de la corriente del flujo).
¿Qué afecta al flujo de calor?
Los tres factores que principalmente pudiesen llegar a afectar el flujo de calor son los que explicamos a continuación:
Diferencial de temperatura. Esto es que, cuando la diferencia de temperatura de un cuerpo a otro sea grande el calor fluirá con mayor rapidez entre ellos; en caso contrario, si las diferencias de temperaturas entre ambos cuerpos son pequeñas, el calor fluirá con mayor lentitud.
Área o superficie de contacto. Con grandes áreas de contacto entre un cuerpo frío y otro caliente, el calor fluirá más rápidamente que en áreas pequeñas donde el contacto se halle más concentrado; un buen ejemplo de este fenómeno sucede en los refrigeradores domésticos los cuales no cuentan con serpentín negro en la parte trasera, en este caso el calor es diferido a las paredes de estos aparatos las cuales facilitan la labor de disipar la temperatura.
Conductividad de Materiales. Algunos materiales, los cuales son llamados conductores, permiten que el calor fluya más rápido a través de ellos, mientras que otros (el caso opuesto) de menor conductividad de calor dificultan el flujo de la temperatura. Algunos materiales comúnmente utilizados en los sistemas de refrigeración por sus propiedades de conductividad son: Cobre, Aluminio, o inclusive el níquel.
FUNCIONES DEL EVAPORADOR Y CONDENSADOR.
El evaporador.
Evaporador en sistemas refrigeración.
En el evaporador es en donde la fase de caída de presión y de temperatura se llevará a cabo; aquí siempre debe de
mantenerse un caudal del flujo de refrigerantes en estado líquido. Una función del evaporador es permitir el mayor intercambio entre el refrigerante Genetron® con el área a enfriar, lo cual sucede por medio del intercambio del aire o de agua; de esta manera se logra que la temperatura sea absorbida por el refrigerante y succionado por medio del compresor el cual entonces cambiara de líquido a vapor, lo que deja un espacio libre para que más refrigerante líquido pueda entrar.
Algunos de los requisitos principales de un evaporador funcional serían:
Mantener un volumen de intercambio constante.
Permitir el flujo del refrigerante con una mínima caída de presión.
Tener un diseño apropiado (con materiales adecuados) que permita flujo de calor al refrigerante en una forma fácil y rápida.
El condensador.

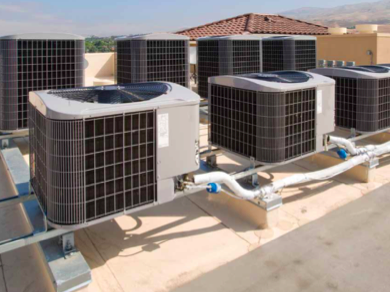

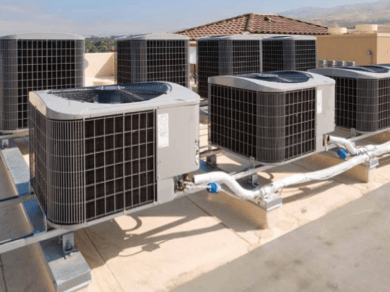

Condensador en sistemas de refrigeración.
En el condensador la operación es justamente contraía a la del evaporador, en el sucede que el vapor refrigerante, al ser
comprimido en el compresor y entrar al condensador en forma de vapor (gas refrigerante) a una alta presión y también elevada temperatura, permite el intercambio de temperaturas con el aire, el agua o con cualquier fluido; esto logra que se ceda todo el calor del refrigerante que absorbió del evaporador, que ahora se desechará al medio ambiente (o cualquier otro fluido). El condensador debe pasar el refrigerante de vapor a líquido saturado (líquido sub-enfriado), a fin de que se mantenga siempre líquido en su camino hacia el evaporador.
Algunos de los tipos de condensadores más comunes, de acuerdo a su funcionamiento y/o sus materiales, son los siguientes:
Enfriado por aire.
Enfriado por agua.
Tubo concéntricos
Carcaza y tubos.
Agua de torre.
Tres puntos importantes que con los que debe cumplir un condensador son los siguientes:
Poseer suficiente área de intercambio.
Mínima caída de presión.
Facilitar la transferencia de calor.
¿Tienes dudas adicionales y que no hayamos resuelto en este artículo? Por favor deja un comentario con la duda al final de la publicación, o si gustas puedes contactarnos en nuestras redes sociales de Facebook, Twitter; asimismo te invitamos a resolver tus dudas en nuestros tutoriales de nuestro canal de YouTube.
En Quimobásicos nos interesa mucho saber tu opinión sobre nuestras publicaciones, ya que con ello nos ayudas a mejorar continuamente. No dudes en dejarnos tu comentario, crítica o sugerencia que tengas sobre la empresa, los productos Genetron o sobre nuestros contenidos.
