Herramientas esenciales para sistemas con R410A, Manómetros y Tanque de recuperado.

Las herramientas esenciales de servicio para sistemas con Refrigerante  Genetron® AZ20 (R410A): Los Manómetros y El Tanque de recuperado.

Como lo platicamos en artículos anteriores (Preguntas Frecuentes acerca del Refrigerante Genetron® 410A), a nuestro país están llegando cada vez más equipos con gas refrigerante R410A, y para su servicio e instalación es recomendable usar los manómetros especialmente diseñados para manejo de este gas de alta presión: el R-410A.

Muchos de nosotros utilizamos los manómetros convencionales y los usamos indistintamente para todo tipo de equipos, con la excusa de hacerlo “por practicidad”.



LOS MANÓMETROS

Es muy común que usemos los mismos manómetros para distintas tareas: ya sea que revisemos un aire acondicionado con  R22, chequemos las presiones de un refrigerador que funcione con R 134a o bien para realizar la carga de refrigerante a ‘racks’ de refrigeración con R 404A; en todos estos casos no tendremos problema alguno al hacerlo dado que las presiones de estos equipos (debido al tipo de gas que usan) se encuentran dentro de los mismos parámetros de medición.

Los manómetros para R410A no son los mismos que para los casos anteriormente mencionados, a continuación te hacemos unas recomendaciones de la herramienta específica para usarse en equipos del gas refrigerante R-410A (comercializado por Quimobásicos bajo el nombre de Genetron® AZ20), esto es lo que hay que verificar con el fabricante de los manómetros:



Características de los Manifold diseñados con especificaciones para el manejo de Gas Refrigerante R410A:

EJEMPLOS DE MANIFOLDS PARA MANEJO DE REFRIGERANTE R410A

  • 800 PSIG en el lado de alta
  • 500 PSIG en el lado de baja
  • Mangueras diseñadas para R 410A, debemos notar que en algunos casos las tres mangueras son de color negro, esto se debe a que el material con que están fabricadas asegura las presiones de trabajo necesarias (ver Tabla de Presión Temperatura Quimobásicos).

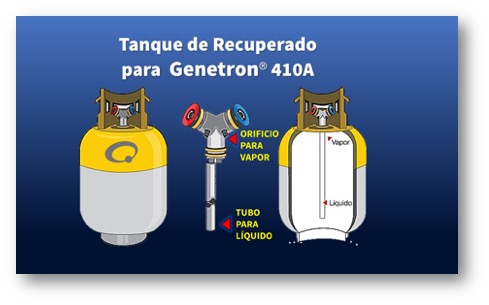

EL TANQUE DE RECUPERADO

De similar manera, para recuperar el refrigerante residual se debe tener un tanque de recuperado. Este tanque de recuperado debe cumplir con la especificación de presión de trabajo de por lo menos 400 PSIG (DOT 4BA400 o DOT 4BW400) y una configuración de válvula de alivio de por lo menos 600 PSI.

El no utilizar el cilindro adecuado para esta tarea resulta extremadamente peligroso y compromete la seguridad personal y de los bienes tanto del técnico como del cliente.

El tanque de recuperado es una herramienta necesaria de todo técnico profesional y responsable pues garantiza que no se contamine el ambiente al no ‘ventear’ refrigerante a la atmosfera, además de que puede ser una forma de economizar pues en algunos casos este mismo refrigerante pudiese volver a ser utilizado.

En el tanque de recuperado que utilicemos para recuperar Gas Refrigerante R410A hay que tener en cuenta lo siguiente:

  1. En algunos casos los tanques traen un sensor de recuperado para no exceder más del 80% del refrigerante que se desea recupera.
  2. Debemos siempre de ETIQUETAR el tipo de refrigerante que contiene el tanque o cilindro de recuperado así como la cantidad y la fecha en la cual se recuperó.
  3. No debemos de mezclar Gases Refrigerantes.
  4. Debemos de mantener nuestros tanques de recuperado en un lugar fresco, limpio y sin humedad.
  5. Por ningún motivo debemos exceder la capacidad de llenado.



Además de lo anterior es sumamente importante conocer y haber leído las especificaciones del fabricante del equipo, para estar al tanto sobre que otro tipo de cuidados se debe tener con el tanque con que estemos trabajando.

¿Tienes alguna duda? Escríbela en los comentarios de abajo, o contáctenos en nuestro Facebook, Twitter o YouTube. En Quimobásicos nos interesa mucho tu opinión, ya que nos ayuda a brindarte un mejor servicio, por favor no dudes en hacernos saber cualquier comentario, critica o sugerencia que tengas sobre la empresa, los productos, o el blog.





RESOLVIENDO LAS DUDAS MÁS FRECUENTES ACERCA DEL GAS REFRIGERANTE GENETRON® AZ-20 (R 410A).



En Quimobásicos estamos muy conscientes de las dudas que surgen en relación al uso y naturaleza de algunos de nuestros productos.
Es por ello que en esta ocasión nos dimos a la tarea de aclarar algunas de las preguntas más frecuentes respecto al Gas Refrigerante R410A, comercializado por Quimobásicos bajo la marca registrada Genetron® AZ-20.

1. ¿Se puede reconvertir un equipo que contiene R 22 a R 410A?
No, el R 410A es un refrigerante de características muy distintas al R 22 y los equipos que funcionan con este refrigerante (R 410A) son de especificaciones y funcionalidades muy diferentes; de entre las variables más notorias podemos mencionar las distintas presiones de trabajo y los aceites.

2. ¿Cuál es la diferencia de presión entre el R 410A y el R 22?
El R 410A es uno de los gases refrigerantes con mayores presiones, el incremento es aproximadamente un 60% superior en comparación a las del R 22. Por ejemplo, la presión de R 22 lado de baja (60 a 70 psig) lado de alta (160 a 180 psig) R 410A lado de baja (120 a 130 psig) lado de alta (350 a 370 psig).

3. ¿Cómo se debe recuperar el R 410A de un sistema?
Siempre que se retire la carga total (hasta que haya vacío en el sistema) puede ser en la fase de vapor o líquido.

4. ¿Qué ocurre en caso de fuga de R 410A?
El R 410A es una mezcla casi azeotrópica, es decir que se comporta casi como si fuera un refrigerante puro. En el caso de fugas en un sistema prácticamente la composición del producto NO cambia, lo óptimo es volver a hacer la recarga del producto hasta completar la carga original.

a5. ¿Qué tipo de aceite se utiliza con el R 410A?
El refrigerante R 410A solamente se debe utilizar con lubricante polioléster (POE). Te recomendamos revisar con el fabricante del compresor la información sobre su viscosidad.

6. ¿Qué precauciones se deben de tomar con el aceite polioléster (POE)?

El aceite polioléster (POE) es muy higroscópico, es decir absorbe rápido la humedad del ambiente. Esta humedad absorbida por el aceite es responsable de la degradación del mismo. Si dejamos una lata de aceite polioléster abierta, al cabo de unos minutos (máximo 12 minutos) el aceite habrá absorbido la humedad del medio ambiente. Por esta razón, se recomienda dejar tapadas las latas de aceite cuando no se utiliza o buscar una bomba de aceite.

b



x7. ¿Qué tipo de tubería se emplea con el R 410A?
Debido a las presiones bajo las que trabaja el R 410A siempre es recomendable utilizar tuberías de cobre de buena calidad. En cualquier caso, las tuberías de cobre más utilizadas como son las de 1/4, 3/8 y 1/2 de diámetro, su espesor debe de ser siempre igual o superior a 0.80 milímetros.

8. ¿Cuál es la composición química del R 410A?
El R 410A es una mezcla casi azeotrópica de dos gases HFCs: HFC 32 (50%) y HFC 125 (50%).

9. ¿Cómo se debe de extraer el refrigerante R 410A de un CNR (Cilindro No Retornable)?
El R 410A solo se debe extraer del cilindro en la fase de líquido y es necesario invertir (voltear) el CNR para asegurar este efecto. Es importante recalcar que nunca debemos cargar el sistema, ni extraerlo en la fase de vapor, ya que esto provocará que tengamos un cambio en su composición másica.


Adicionalmente, te pedimos que siempre hagas uso de tu equipo de seguridad al llevar acabo tus labores diarias: lentes con protección lateral, guantes, zapatos de seguridad y camisa de manga larga. La prevención de los accidentes es una responsabilidad de todos y parte integral de las actividades de un técnico profesional y responsable.

¿Tienes alguna duda adicional que no hayamos resuelto en esta publicación? Por favor escríbela en los comentarios al final de esta publicación, o si lo prefieres, contáctanos en nuestras redes sociales: Facebook, Twitter, Google+ y YouTube.

En Quimobásicos nos interesa mucho tu opinión, ya que nos ayuda a brindarte un mejor servicio, por favor no dudes en hacernos saber cualquier comentario, critica, o sugerencia que tengas sobre la empresa, los productos Genetron, o el blog mismo.

Inverter. Una forma de ahorrar energía

1280x720-px-1-quimoba%cc%83-sicos-inverter
Seguramente más de un cliente te ha preguntado: “¿Qué es un aire acondicionado inverter?“, ¿sabes lo que es? De acuerdo a uno de los fabricantes más prestigiados de equipos de este tipo: “Un inverter es un sistema que controla la velocidad del motor eficientemente para que de esta manera exista un menor gasto de energía”.

Los aires acondicionados “con inverter” y “sin inverter” controlan la temperatura de la habitación de la misma forma: enfriando cuando la temperatura de la habitación es más alta que la temperatura predeterminada, y calentando cuando es más baja.

pic_energy_consumptionLa diferencia que hace el inverter comparado con un aire acondicionado tradicional está en el motor. El motor de un aire acondicionado sin inverter tiene una velocidad constante y simplemente se apaga y se prende cada vez que la temperatura tiene que ser ajustada.

Mientras que el motor de un aire acondicionado con inverter ajusta la temperatura cambiando la velocidad del motor sin tener que apagarlo y prenderlo repetidamente.

Comparando estos 2 tipos de motores podemos observar que un aire acondicionado con inverter puede ahorrar hasta 30% más energía que uno sin tecnología inverter.

Para poder entender esto más fácil vamos a imaginarnos a 2 personas corriendo:

  • Uno correrá muy rápido y luego se detendrá a descansar y luego seguirá corriendo antes de detenerse a descansar de nuevo y repetirá esto unas cuantas veces mientras que la otra persona correrá un poco más lento pero nunca se detendrá a descansar, manteniendo siempre una velocidad constante.
  • Al final, de los 2 corredores, el primero se sentirá más cansado que el segundo, ya que la persona utiliza más energía para iniciar a correr repetidamente.

Lo mismo ocurre con los motores que no cuentan con inverter. Al estar prendiendo el motor repetidamente, se gasta más energía, generando un mayor consumo de electricidad.

pic_non-inverter_type_air_conditioner

Por último te comentamos que la mayoría de los aires acondicionados en el mercado Mexicano y de América Latina funcionan con gas refrigerante Genetron AZ20 (R410A) el cual Quimobásicos maneja en toda su red de distribuidores a través de la región, ¡consulta con tu distribuidor más cercano por su asesoría cuando te toque trabajar con estos equipos!

Esperamos esta publicación haya sido de interés, así que por favor no dudes en comentar, en Quimobásicos nos interesa mucho tu opinión, ya que nos ayuda a brindarte un mejor servicio.

Por favor no dudes en hacernos saber cualquier comentario, critica o sugerencia que tengas sobre la empresa, los productos, o este tu blog interactivo. Escríbenos tus comentarios en la sección inferior, o contáctanos en nuestro Facebook, Twitter o YouTube.



Refrigerante Genetron® AZ20 (R410A). Razones para usarlo y su sistema de mantenimiento.

unnamed

El refrigerante R410A, comercializado por Quimobásicos como  Genetron® AZ20, fue desarrollado como la solución global a largo plazo para reemplazar a los refrigerantes que debilitan la capa de ozono, es una solución global para nuevos sistemas de aire acondicionado Residencial y Comercial unitario y bombas de calor. El Genetron® AZ20 (R410A) es una mezcla casi azeotrópica de HFC-32 y HFC-125, (50%/50% en proporción másica)  con casi cero deslizamiento que permite un rendimiento predecible y es de fácil manejo y reciclaje. Millones de aires acondicionados que lo usan se han vendido en todo el mundo y más de 25 fabricantes de equipos ofrecen ahora la opción de sus sistemas con R-410A en su línea de productos.

Genetron® AZ20 (R410A) tiene una capacidad significativamente mayor y una presión moderadamente más alto del funcionamiento de sistemas que operan con Genetron® 22, por lo que NO es un reemplazo o retrofit para sistemas que operan con R 22. En esta situación un sustituto ideal sería el Genetron 407C o una alternativa más el Genetron® 422D; mucho dependerá las condiciones del equipo de aire acondicionado a reemplazar ya que las nuevas presiones de trabajo pudiesen dar como resultado una perdida de eficiencia.

A continuación enumeramos 5 Razones claves para el uso del Genetron® AZ20 (R410A):

  1. Una de las razones para elegir Genetron® AZ20 es porque tiene superior rendimiento de operación en comparación a otra alternativas.
  2. También debemos tomar en cuenta la muy alta confiabilidad de los sistemas que operan con R410A.
  3. Es un Gas Refrigerante considerado de nulo daño a la capa de ozono y de una eficiencia energética favorable.
  4. Es seguro de utilizar bajo condiciones normales.
  5. Costo favorable de operación.



Sugerencias para dar Mantenimiento a Sistemas con R410A:

  • Se deberá de atender todas las recomendaciones de los fabricantes de equipos ya que su nueva presión de operación será alrededor de 60% superior a lo que estamos acostumbrados con sistemas R22.
  • Consultar las publicaciones de carga de refrigerante así como las directrices de recuperado (Ver Tabla Presión Temperatura de Quimobásicos).
  • Los manómetros deberán operar a 800 psig lado de alta y de lado de baja hasta 550 psig considerando el retardador. Además de ello, sin excusa, TODAS las mangueras deben estar clasificadas para 800 psig ó más.
  • Los cilindros de recuperado deben de tener una capacidad de más de 400 psig de presión; un ejemplo sería un cilindro DOT 4BA400 o uno DOT 4BW400.

Genetron R410ALos sistemas con gas refrigerante R410A utilizan lubricantes Polioléster (POE, por su abreviación), si el lubricante se debe añadir o sustituir consulte con el fabricante del equipo para los lubricantes aprobados, no todos los POE son intercambiables por su viscosidad. Otra características es que absorbe fácilmente la humedad, por lo tanto se debe minimizar las exposición de las partes internas del equipo el ambiente del área (atmósfera), el límite mínimo de tiempo expuesto del aceite es de 15 minutos y en el se podrá utilizar un bomba de trasvase de aceite para asegura que NO absorberá la humedad del ambiente.

La carga de este gas refrigerante se debe hacer de la misma forma que con el R 22 (fase de líquido), al igual que el R-22 la carga del sistema se debe comprobar mediante:

  • Recalentamiento método para los sistemas de orificio fijo.
  • Subenfriamiento para los sistemas de válvula de expansión.

Recordemos que debemos para cargar sistemas debemos hacerlo sólo en fase de líquido, esto es que debemos invertir los cilindros para eliminar el líquido (no inmersión de tubos de más). Si rellenado de un sistema en funcionamiento es recomendable el uso de una válvula de regulación para restringir el flujo.

También debemos de recordar que es nuestro deber asegurarnos de que el dispositivo de expansión está diseñado para R410A.

Para una línea de líquido típica de 3/8-pulgada, gran longitud aplicaciones requieren un adicional de 0.5 oz de refrigerante por cada pie adicional.



“Cualquier exceso de refrigerante deberá ser recuperado, el venteo a la atmosfera se considera una mala práctica”

En las líneas de líquido se recomienda utilizar un filtro de secado, pues hay que asegurar que no se instale un secador de succión en la línea de líquido y el secador deberá tener una presión nominal de trabajo no mejor a 600 psig. En el caso del filtro deshidratador, este deberá ser aprobado por el fabricante del equipo y su uso con el refrigerante R410A, la propiedad del filtro será de eliminar la humedad del sistema por media de aceite que circula en el sistema; además siempre que se utilice un “corta-tubo” para retirar el filtro debemos recordar que cuando sistema se abrió para su reparación se deberá cambiar el filtro.

Detección de fugas con R410A.

Un detector electrónico de fugas se puede utilizar con este producto, este detector deberá ser para uso de refrigerantes libres de cloro HFC, existen detectores diseñados para refrigerantes HCFC que pueden no ser lo suficientemente sensibles para localizar refrigerantes HFC.

Una práctica que NO RECOMENDABLE es el de localizar las fugas con la flama ó antorcha, este es un método no muy eficiente, ya que los nuevos refrigerantes no contienen cloro en su composición. El método tradicional del “agua y jabón” podrá ser utilizado localizar fugas grandes, pero fugas pequeñas pueden no ser localizadas; adicionalmente puedes utilizar un tinte UV compatible con el aceite como una buena opción, para ello deberás de contratar con la validación del fabricante del equipo para saber la viscosidad del aceite y que este sea compatible con el tinte UV.

La seguridad de manipulación es muy importante, siempre debes utilizar su equipo de seguridad, lentes con protección lateral, zapatos de seguridad y camisa de manga larga como mínimo (Ilustración W). Estas y otras indicaciones las mencionamos a continuación:

00000

Ilustración W. Equipo de Seguridad recomendado

  •  Solo personal calificado deberá instalar o reparar equipos de aire acondicionado ó bombas de calor.
  • Utilice herramienta adecuada para uso de R 410A.
  •  El R-410A (Genetron AZ-20®) ha sido objeto de pruebas de toxicidad y ha demostrado tan seguro como el refrigerante R22 (los resultados muestran inclusive una menor toxicidad que el R-22).
  • Siempre lea su hoja de seguridad de los refrigerantes manejados por Quimobásicos (MSDSs) antes de usarlos, la del Genetron® AZ20 puedes encontrarla AQUÍ.

Si llegases a tener más dudas sobre este refrigerante por favor dirígete al área de servicio técnico de Quimobásicos (AQUÍ para ver contacto), o si gustas consulta en nuestros múltiples foros como son página de Facebook o la sección de comentarios de este tu blog.
