Deslizamiento de Temperatura (Glide), ¿Por qué es tan importante conocerlo?
Todos los técnicos en refrigeración y aire acondicionado somos conscientes de la utilidad que tiene una tabla de presión vs temperatura a la hora de realizar nuestro trabajo, sin embargo, no todos dominamos la forma adecuada de leerlas.
Para ello en esta publicación nos daremos a la tarea de explicar de forma sencilla los conceptos de los famosos puntos de rocío y burbuja, y las diferencias entre los refrigerantes puros y las mezclas.
En los refrigerantes más comunes, la temperatura del serpentín se puede leer a partir de la escala de temperatura que muestra el indicador o calibrador, facilitando su medición, sin embargo, en los otros refrigerantes, la tarea se vuelve un poco más complicada debido al deslizamiento de temperatura.
El deslizamiento de temperatura del refrigerante determinará la forma que tomará la Tabla de Presión vs. Temperatura. Por lo tanto, es necesario revisar de manera rápida los principales conceptos básicos sobre el tema:
- El deslizamiento ocurre porque los diferentes gases que componen una mezcla de refrigerantes poseen diferentes temperaturas de ebullición, lo que genera que las composiciones de la fase líquida y vapor sean diferentes dentro de un sistema cerrado.
- Debido a las diferencias de temperatura, los gases más volubles se evaporan primero, generando que la temperatura de ebullición de la fase líquida vaya aumentando cada vez que se evapora más producto.
- La temperatura de evaporación promedio se ubica entre la temperatura en la que el refrigerante comienza a hervir a la entrada del dispositivo de expansión y en la que deja de hervir en la parte final del evaporador.
- El deslizamiento de temperatura promedio es usado para comparar el punto de ebullición en cada refrigerante y con ello obtener la misma temperatura promedio del serpentín.
- El deslizamiento de temperatura en el condensador ocurre de la misma manera que en el evaporador, pero el proceso es revertido a medida que los componentes se condensan en diferentes escalas en la entrada y la salida.
- El punto de burbuja es la temperatura donde aparece la primera burbuja de un líquido que comienza a hervir, mientras que el punto de rocío es la temperatura donde aparece la primera gota de líquido de un vapor que se empieza a condensar.
Para entender de manera gráfica los conceptos, se muestran a continuación dos diagramas que representan la evaporación/Condensación de un compuesto puro y una mezcla.
Para un componente puro, se puede observar un punto donde su vapor empieza a cambiar a estado líquido, o cuando ese líquido cambia a vapor. En lo que sucede este cambio, la temperatura se mantiene constante. Lo anterior es debido a que la energía requerida para realizar el cambio de una fase a otra se gasta en su totalidad evitando de esta forma los cambios en la energía interna del compuesto.
Como se puede observar en la gráfica para una mezcla zeotrópica, al ser primero el cambio de estado de los compuestos altamente volátiles, la temperatura durante el proceso va en aumento hasta llegar a la evaporación o condensación en su totalidad.
Sin más, agradecemos tu lectura. Si deseas comunicarte con nosotros envía tu correo a nuestro experto técnico Andrés Flores (andres.flores@cydsa.com) o síguenos en nuestras redes sociales las cuales te dejamos a continuación:
- LinkedIn: Quimobasicos
- Twitter/X: @Quimobasicos
- Facebook: Quimobasicos
- Youtube: @tvquimobasicos
En Quimobásicos nos interesa mucho tu opinión, ya que nos ayuda a brindarte un mejor servicio, por favor no dudes en hacernos saber cualquier comentario, critica, o sugerencia que tengas sobre la empresa, los productos Genetron, o el blog mismo. Para nosotros tu satisfacción es lo más importante.
ALTERNATIVA PARA AC SISTEMAS TIPO MINI SPLIT
3D render of a grassy globe with a tree and clouds
Como ya sabemos, en México existe un plan de eliminación de los HCFC el cual considera que los fabricantes y comercializadores cuenten con abasto de este producto hasta el año 2030, esto dará la oportunidad de emigrar de refrigerantes HCHF como el R-22 hacia alternativas de mínimo potencial de calentamiento global y que no se consideren dañinos a la capa de ozono.
Entendiendo la necesidad de algunas empresas y consumidores que requieren la sustitución del R-22 de sus equipos (en oficinas: paquetes, divididos, mini-split; en el sector industrial: chiller de agua fría, etcétera), hoy te hablamos del Genetron 422D, la alternativa más fácil y sencilla de sustituir al R22.
En Quimobásicos te presentamos este sustituto del R-22 en su aplicación para aires acondicionados como la más práctica y fácil de reemplazar, además mantiene unas capacidades y eficiencias muy similares al R-22.
Enfocándonos en sistemas mini-split, el Genetron 422D es un cambio fácil y práctico en el que el equipo no sufre pérdida de capacidad significativa (varía sólo un 5%). Este refrigerante tiene la oportunidad de ser un Drop-In, por lo que sólo será necesario el cambio de refrigerante, dado que el Genetron 422D trabaja con el mismo lubricante alquilbenceno del equipo. Además de lo anterior, con Genetron 422D sólo es necesario cargar 85% de lo recuperado del sistema (R 22), por ejemplo: si se recuperó 1 kg de R-22, la carga con
el Genetron 422D será de 850 gramos.
Recuerda el Genetron 422D solo debe cargarse en forma de líquido, para ello será necesario invertir el cilindro, extraer, y cargar solo líquido al sistema. Te recomendamos que te asegures de que las presiones de trabajo, así como el amperaje, temperatura, e inyección de aíre sean lo mismo.
| R 22 | R 422D | R 422D | |
| Temperatura | Presión | Presión de liquido | Presión de vapor |
| (°C) | (psig) | (psig) | (psig) |
| -5 | 46.5 | 52.2 | 44.1 |
| 0 | 57.5 | 64.1 | 55.2 |
| 5 | 70 | 77.5 | 67.9 |
| 10 | 84.1 | 92.6 | 82.2 |
| 40 | 207.7 | 224.8 | 210.8 |
| 45 | 236.1 | 255.1 | 240.9 |
CONSIDERACIONES ADICIONALES:
- Genetron 422D se debe cargar por peso.
- Se recomienda instalar una válvula reguladora.
- Hacer un vacío de 500 micrones.
- Documentar la operación del sistema antes de hacer cualquier cambio.
Sin más, agradecemos tu lectura. Si deseas comunicarte con nosotros envía tu correo a nuestro experto técnico Andrés Flores (andres.flores@cydsa.com) o síguenos en nuestras redes sociales las cuales te dejamos a continuación:
- LinkedIn: Quimobasicos
- Twitter/X: @Quimobasicos
- Facebook: Quimobasicos
- Youtube: @tvquimobasicos
En Quimobásicos nos interesa mucho tu opinión, ya que nos ayuda a brindarte un mejor servicio, por favor no dudes en hacernos saber cualquier comentario, critica, o sugerencia que tengas sobre la empresa, los productos Genetron, o el blog mismo. Para nosotros tu satisfacción es lo más importante.
La importancia de hacer un vacío al sistema
La importancia de hacer un vacío al sistema
¿Por qué debemos hacer vacío a un sistema? ¿Qué tipo de bomba es la mejor? ¿Cuánto tiempo debo dejar que trabaje la bomba de vacío?, estas son sólo algunas de las preguntas que nos hacemos y que a veces no le damos importancia y en muchas ocasiones sólo “se purga la tubería” pensando que se ha hecho un excelente trabajo.
El vacío en el sistema nos da la tranquilidad y seguridad de que el equipo está totalmente deshidratado de algún contaminante que nos pudiera ocasionar un daño mayor, por ejemplo:
1. Alta temperatura de la descarga.
2. Calentamiento excesivo de la válvula de descarga.
3. Formación probable de hielo en el evaporador.
4. Degradación del lubricante.
5. Taponamiento en sistemas que contenga dispositivo del tipo tuvo capilar.
6. Daños severos del compresor.
Estos son sólo algunos posibles daños que podría ocasionar un deficiente proceso de vacío en nuestros sistemas refrigerantes, además en algunos casos, se utiliza compresores del tipo fraccionario, (para refrigeradores domésticos) para hacer esta actividad o aún peor, se utiliza el mismo compresor del sistema para realizar el vacío, lo que resulta en una posible ineficiencia en la operación de nuestro equipo posteriormente.
Como identificar un proceso de “Vacío Correcto”:
Para saber que llegamos al vacío correcto se requiere de un vacuómetro para medir el vacío de manera eficaz. El vacío correcto se alcanza midiendo, no por el tiempo que dejemos la bomba trabajando en el sistema, si no alcanzar la lectura correcta según el tipo de lubricante.
1. Para sistemas que utilizan lubricante Poliolester debe ser de 250 micrones de vacío.
2. Para sistemas que utilizan lubricante mineral o alquilbenceno debe ser de 500 micrones de vacío.
¿Qué tipo de bomba de vacío será correcta? Como lo menciona el manual “Buenas prácticas de refrigeración y aire acondicionado, edición 2006” se debe de escoger la bomba de acuerdo a las toneladas de refrigeración del sistema. Por cada cfm podemos evacuar de una manera efectiva 7 toneladas de refrigeración de un sistema, entonces aplicamos una sencilla fórmula:
(Toneladas de refrigeración del sistema / 7) = CFM requeridos para evacuar el sistema.
Esta práctica es un elemento importante en nuestro proceso de instalación, mantenimiento y reparación de nuestras unidades, por lo que los invitamos a seguir estos consejos para obtener mejores resultados el funcionamiento de los equipos y satisfacción de nuestros clientes.
Sin más, agradecemos tu lectura. Si deseas comunicarte con nosotros envía tu correo a nuestro experto técnico Andrés Flores (andres.flores@cydsa.com) o síguenos en nuestras redes sociales las cuales te dejamos a continuación:
- LinkedIn: Quimobasicos
- Twitter/X: @Quimobasicos
- Facebook: Quimobasicos
- Youtube: @tvquimobasicos
En Quimobásicos nos interesa mucho tu opinión, ya que nos ayuda a brindarte un mejor servicio, por favor no dudes en hacernos saber cualquier comentario, critica, o sugerencia que tengas sobre la empresa, los productos Genetron, o el blog mismo. Para nosotros tu satisfacción es lo más importante.
Las técnicas más efectivas para la recuperación de refrigerante.
En Quimobásicos® decidimos preparar una guía paso a paso para la realización de la tarea esencial de recuperado de refrigerante.
Con esta información esperamos poder contribuir a que realices esta importante actividad de manera rápida, segura y eficiente; ya sea que utilices los métodos de la fase líquida, o el método de Push/Pull para recuperación de gas refrigerante.
Una de las tareas más comunes de un técnico al realizar una reparación en sistemas HVAC es el recuperado del refrigerante. El entender los distintos métodos de recuperación nos ayudará a realizar esta tarea tan importante de manera cada vez más eficiente y profesional.
Además, cuando seguimos los procedimientos adecuados para el recuperado de refrigerante, estamos previniendo la integridad tanto tuya como del equipo con el que te encuentres trabajando al mismo tiempo que contribuiremos a que el trabajo quede bien hecho a la primera.
LA SEGURIDAD ES LO PRIMERO
Como siempre, te recordamos que lo primero que necesitas es tu equipo de seguridad como son los lentes de seguridad y unos buenos guantes.
La mayoría de los técnicos utilizamos manómetros, estos te recordamos siempre verificar que los manómetros deberán ser los diseñados para la presión del refrigerante con el que se estará trabajando.
Necesitaremos también un set de mangueras de carga con válvulas de bola. Es muy importante asegurarnos que ambas mangueras se hallen verificadas con el sello UL. Verificar el correcto estado y funcionamiento de las mangueras previo a su uso también es muy importante.
Como recomendación adicional hay que mencionar que es recomendable utilizar las mangueras más cortas posibles para el trabajo, pues esto hará más eficiente el recuperado, reduciendo el potencial de impacto al medio ambiente.
Unidad recuperadora
Obviamente, también requeriremos de una unidad de recuperación de calidad. Aquí te recomendamos que busques una con un condensador grande, una válvula reguladora de protección del compresor (CPR) así como por una con un interruptor de corte de alta presión nominal de al menos 510 psi. Adicionalmente, algunos fabricantes ofrecen la función de sub-enfriamiento, la cual representaría (de tenerla) una excelente manera de aumentar la tasa de recuperación en condiciones ambientales elevadas.
Para finalizar te recordamos que te asegures de utilizar el tanque de recuperado adecuado para tu tarea. Cuando recuperes Refrigerante R-410A necesitarás un tanque con especificaciones DOT 400, esto es importante recalcarlo pues los tanques estándar (DOT 350) no se encuentran diseñados para el manejo seguro de las altas presiones del R-410A.
Luego de haberte asegurado de tener el tanque de depósito adecuado para tu labor te pediremos que seas cuidadoso y procures no llenarlo más del 80% de su capacidad, esto de acuerdo a lo establecido en los reglamentos DOT para seguridad en el manejo de refrigerantes.
DESCRIPCIÓN DE CADA UNO DE LOS TIPOS DE RECUPERACIÓN
Al recuperar refrigerante existen tres métodos básicos: líquido, vapor y el llamado Push/Pull (también conocido como de Succión/Retroalimentación).
MÉTODO LÍQUIDO
El método de recuperación de líquido se llama así pues en este podemos transferir el refrigerante mientras se encuentra aún en estado líquido. Este método es especialmente efectivo cuando deseamos transferir refrigerante de un contenedor a otro.
De los tres métodos de recuperación de refrigerante, la recuperación en líquido es el método más rápido.
Dadas estas razones todos nos preguntamos en algún punto, ¿Por qué no usarlo siempre?, la respuesta a ello es muy sencilla: porque este método no es posible utilizarlo en todos los sistemas de climatización, tal es el caso que en algunas ocasiones deberemos de tener que recurrir al método de recuperado de vapor.
MÉTODO DE VAPOR
La recuperación de vapor es más lenta que la recuperación de líquido, además de ello es también el método más comúnmente utilizado. Simplemente se trata de la transferencia de refrigerante en estado de vapor.
MÉTODO PUSH/PULL
El método de recuperación de refrigerante de Push/Pull remueve refrigerante líquido de manera rápida mediante un proceso que consiste de dos pasos: una vez que el líquido es removido (primer paso) habremos de cambiar las mangueras de conexión para recuperar el vapor (segundo paso).
Comúnmente se entiende como “la regla de oro” para decidir si utilizar el método Push/Pull es NO USARLO cuando tengamos menos de 20 libras de refrigerante en un sistema.
- Sin embargo, para facilitarte el trabajo, hemos reunido una serie de recomendaciones de expertos que indican CUANDO NO DEBEMOS DE UTILIZAR EL MÉTODO PUSH/PULL. La compilación es la siguiente:
Cuando el sistema cuente con una carga menor de 20 libras (aproximadamente 9 kilogramos) de refrigerante.
Cuando el equipo con el que estemos trabajando se trate de una bomba de calor u otro sistema en donde el refrigerante líquido pudiese quedar aislado. - Cuando el equipo cuente con un acumulador entre los puertos de servicio utilizados para la recuperación del líquido.
Cuando haya ocurrido una migración de refrigerante líquido y
Guantes
desconozcamos su ubicación.
Casco
- Por último, cuando el diseño de la tubería en el equipo no permita crear una columna sólida de líquido.
En el caso de haber tomado la decisión de utilizar el Método Push/Pull debemos tener en cuenta lo siguiente:
- Necesitaras una mirilla para saber cuándo es que se ha terminado de recuperar todo el líquido del sistema.
Deberás de contar con una tercera manguera lista. - Después de haber retirado el líquido en su totalidad, es necesario reconfigurar las mangueras para recuperar vapor, ya que este método no hace un vacío efectivo en el sistema.
Debemos recordarte que en muchos de los casos dependerás del equipo con que cuentes, tal es el caso de las especificaciones del fabricante de la recuperadora para el método de manipulación de las válvulas.
Si deseas más información sobre estos productos puedes consultar sus principales características en nuestro website dedicado a cada una de las sustancias ww.quimobásicos.com o comunicarte con nosotros directamente al correo electrónico de nuestro Gerente Experto: andres.flores@cydsa.com
¿Tienes dudas adicionales y que no hayamos resuelto en este artículo? Por favor deja un comentario con la duda al final de la publicación, o si gustas puedes contactarnos en nuestras redes sociales de Facebook, Twitter; asimismo te invitamos a resolver tus dudas en nuestros tutoriales de nuestro canal de YouTube.
Conoce la importancia del mantenimiento preventivo en equipos de refrigeración.
Los mantenimientos preventivos en equipos de refrigeración y aire acondicionado han comenzado, te sugerimos estar preparado para poder dar este servicio con la mayor calidad posible y aprovechar de la mejor manera esta oportunidad de negocio.
A. Recomendaciones Generales.

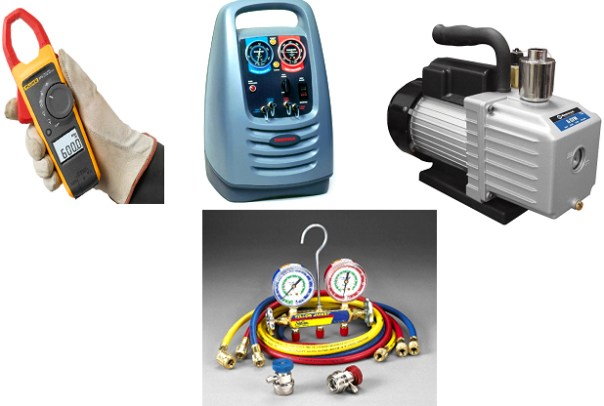

FIGURA 1. HERRAMIENTAS
Llevar una bitácora con las acciones a realizar es un paso inteligente y práctico. Con ella podrás ubicar las fallas más comunes e identificar los costos que se generan y así calcular la tarifa adecuada por tus servicios.
Además de esto, deberás revisa el estado de tus herramientas de trabajo, ya que son de suma importancia en el desempeño de tus labores y en tu seguridad. Las herramientas que debes tener siempre contigo son:
- Amperímetro de Gancho.
- Manómetros. Estos de preferencia digitales, ya que te servirán para conocer el sub-enfriamiento y sobrecalentamiento del equipo.
- Bomba de vacío.
- Recuperadora. Incluyendo el tanque de recuperado de esta.
- Lista de verificación o «Checklist». Esta servirá para estandarizar la calidad del servicio así como los elementos que debes verificar en cada servicio de mantenimiento que realices.
Recuerda siempre usar el equipo de seguridad básico necesario: lentes de seguridad, guantes, zapatos con casquillo y casco en los casos en los que lo juzgues necesario.
FIGURA 2. EQUIPO DE SEGURIDAD BÁSICO
El equipo de seguridad no sólo te mantendrá protegido, también te brindará una mejor presentación.
B. El ‘checklist’ básico de acciones.
Los ASPECTOS BÁSICOS que te sugerimos debes tener en cuenta para el servicio de mantenimiento preventivo son los siguientes:
- Limpieza de serpentín condensador y evaporador.
- Inspección o cambio de motores, evaporador, condensador.
- Peinado de aletas de aluminio.
- Limpieza de las turbinas de los evaporadores.
- Revisión de los Filtros de aire en el retorno de aire.
- Localización de fugas de refrigerante.
Aunque las actividades que enlistamos pueden llegar a catalogarse como LIMPIEZA éstas no se detienen ahí. Otras actividades complementarias para las cuales debes estar preparado son:
- Analizar el funcionamiento de los equipos.
- Conocer la capacidad de enfriamiento.
- Verificar que los consumos de energía eléctrica sean adecuados.
- Verificar todos los circuitos eléctricos, capacitores y cables que pudieran estar recalentadas.
- Revisar el voltaje y amperaje de trabajo.
Estas actividades complementan y agregan un valor a la tarea del mantenimiento preventivo, siendo de suma importancia dominarlas. Por último te recordamos que el mantenimiento preventivo termina hasta que el cliente ha quedado satisfecho con el trabajo.
Si tienes comentarios al respecto de la publicación o si te parece útil te agradecemos que nos comentes en este tu Blog, en nuestra página de Facebook o en la cuenta de Twitter que en Quimobásicos ponemos a tu disposición para comunicación directa, también puedes consultar con el Distribuidor Oficial más cercano a ti dando clic aquí.
¿Tienes dudas adicionales y que no hayamos resuelto en este artículo? Por favor deja un comentario con la duda al final de la publicación, o si gustas puedes contactarnos en nuestras redes sociales de Facebook, Twitter o YouTube.
