Tubos capilares en sistemas de refrigeración.
Los tubos capilares son dispositivos de expansión en sistemas de refrigeración pequeños, como el aire acondicionado residencial, refrigeradores domésticos, vitrinas de refrigeración de media temperatura comercial, enfriadores de botellón, etc.
Los refrigerantes, R22, R404A, R502, R134a, entre otros, siguiendo el ciclo normal de refrigeración, entrarán al capilar. Podemos señalar las medidas de capilares más comunes, que son de 1 a 6 metros de largo x 0.5 a 2 mm de diámetro. Estos datos deben ser de acuerdo a la capacidad del compresor y temperatura del sistema.
El capilar cumple dos tareas: reducir la presión del refrigerante líquido que sale del condensador hacia el evaporador y regular el flujo másico (la cantidad de líquido) del refrigerante que va hacia el evaporador para el efecto de enfriamiento.
De esta forma, si el vapor refrigerante no está completamente en forma de líquido, el flujo másico será reducido, teniendo por consiguiente un bajo enfriamiento y recalentamiento del refrigerante que llega al compresor. Por otra parte, si existiera exceso de refrigerante acumulado en el condensador, la presión y la temperatura en el condensador aumentarán y la capacidad en el evaporador disminuirá.
“Una vez que se ha definido bien un capilar, nuestro sistema trabajará eficientemente y con buena capacidad de enfriamiento”
La presencia de humedad dentro del sistema, residuos de sólidos, tubo capilar obstruido o doblado, podrá ocasionar variación del flujo refrigerante teniendo como resultado bajo desempeño del equipo. Por esta razón se debe tener cuidado en el manejo del capilar, estos deben estar tapados y se debe retirar el tapón apenas lo utilice. Las dimensiones son de acuerdo a su operación en el sistema; Por lo tanto, variaciones de temperatura de condensación o cambio de carga térmica reducen su eficiencia.
LA CARGA INSUFICIENTE DE REFRIGERANTE:
Este efecto traerá como consecuencia utilizar el evaporador parcial y menor capacidad de refrigeración.
LA CARGA DE REFRIGERANTE EXCESIVA:
La presión del condensador se elevará, sobrecargando la función del compresor y bajando la capacidad del condensador.
En algunos casos el refrigerante puede llegar líquido al compresor dañándolo.
Para sistemas que trabajan con 134a, como este refrigerante, posee un efecto de refrigeración superior al R12. Se reduce el flujo másico para una determinada capacidad. Como resultado, se necesita tener un diámetro interno menor o su largo de entre 10 a 20% más al mismo capilar del R12.
Para sistemas con refrigerante como el R 404A, que posee un efecto de refrigeración superior al R502, se reduce el flujo másico requerido para una determinada capacidad. Como consecuencia, el capilar necesita aumentar su largo hasta un 15% y su diámetro al mismo que el R502.

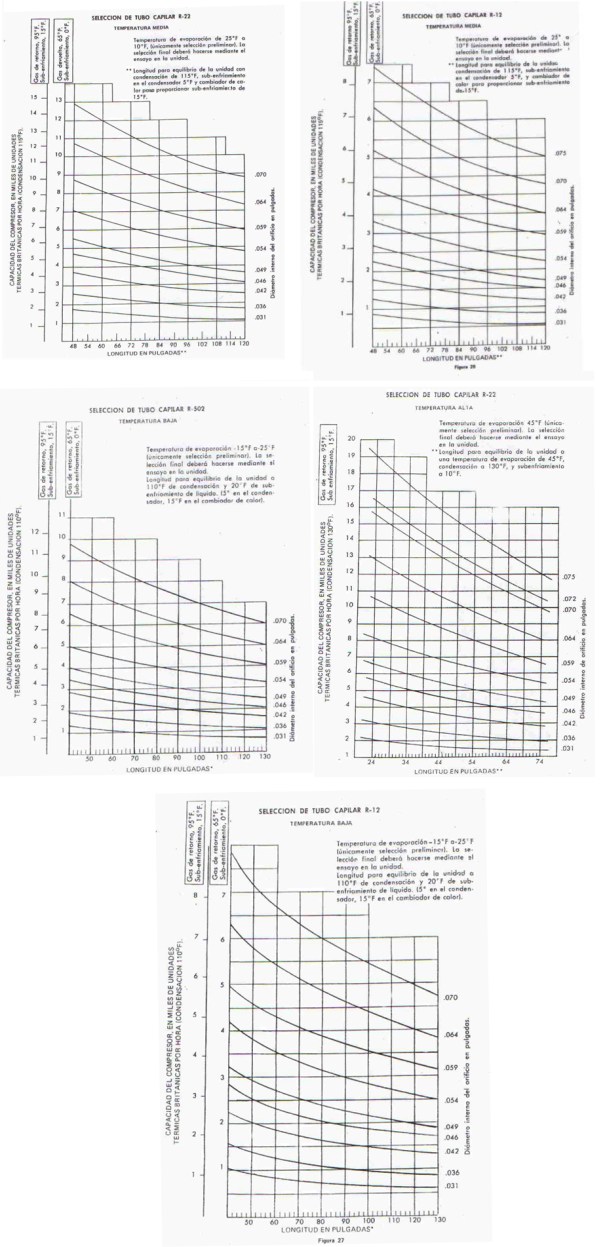

Aquí algunas tablas para selección del capilar. Esta información fue tomada del manual de buenas prácticas en refrigeración y aire acondicionado.
Sin más, agradecemos tu lectura. Si deseas comunicarte con nosotros envía tu correo a nuestro experto técnico Andrés Flores (andres.flores@cydsa.com) o síguenos en nuestras redes sociales las cuales te dejamos a continuación:
- LinkedIn: Quimobasicos
- Twitter/X: @Quimobasicos
- Facebook: Quimobasicos
- Youtube: @tvquimobasicos
En Quimobásicos nos interesa mucho tu opinión, ya que nos ayuda a brindarte un mejor servicio, por favor no dudes en hacernos saber cualquier comentario, critica, o sugerencia que tengas sobre la empresa, los productos Genetron, o el blog mismo. Para nosotros tu satisfacción es lo más importante.
La opción más viable para hacer Retrofit a Equipos con R-22.
En esta ocasión hablaremos de las opciones de sustitución para sistemas de aire acondicionado que actualmente contengan R-22. Intentaremos darte un poco de contexto histórico así como un sustento teórico para que tomes tu propia decisión de manera informada.
Lo primero que hay que aclarar ante la desinformación es que el R-22 está disponible en México de manera libre (encuentralo aquí), y si bien existe un plan conjunto del Gobierno Mexicano y organismos internacionales para su eliminación progresiva este deberá ejectarse completamente hasta el año 2030 de acuerdo al Protocolo de Montreal.
La primera fase del calendario de eliminación de los Hidroclorofluorocarbonos (HCFC) en México se ha cumplido de manera satisfactoria de acuerdo a lo que se estableció en los acuerdos surgidos del Protocolo de Montreal. En el año 2015 se realizó una reducción del 10% en la oferta del refrigerante R-22 tanto por parte de las casas productoras (como Quimobásicos), así como de las otras empresas puramente comercializadoras. La eliminación paulatina ha dado la oportunidad a los técnicos HVACR de poder programar el reemplazo del refrigerante o, en su defecto, darle al cliente un cálculo del tiempo de vida estimado de los equipos con que cuenta.
Gráfica 1. Protocilo Montreral, Salida o «Phase Out» en del R-22 emisivo en México.
LA SUSTITUCIÓN DEL R-22 POR SUS ALTERNATIVAS
El R-22 en su mayoría es utilizado en aire acondicionado doméstico, residencial e industrial. Algunos importadores de “refrigerantes alternativos” señalan en su argumentación de ventas como principal característica de sus productos que el que “no es necesario reemplazar el lubricante”; olvidando que lo más importante en términos de sustitución es mantener la capacidad y eficiencia, además de tener el más bajo potencial de calentamiento global posible. Realizar la sustitución de R-22 bajo estas premisas indicaría en la mayoría de los casos que los equipos funcionen con menor eficiencia, consumiendo más energía y usando gases alternativos que no son los más amigables con el ambiente.
Viendo esta problemática en comunicación es que hicimos la comparación en condiciones controlada y analizado algunos de los reemplazos viables en el mercado mexicano como son: Genetron 422D, Genetron 407C, R-438A (también conocido como MO99) y R-417A.
De ellos obtuvimos el siguiente resultado en cuanto a su EFICIENCIA:
Gráfica 2. Eficiencia del R-22 vs Alternativas
En este análisis el refrigerante mejor posicionado en cuanto a CAPACIDAD, es el Genetron 407C al obtener un 6% más que los dos mejor posicionados (R417A y R422D), es necesario mencionar que con este refrigerante es necesario un cambio de lubricante de alquilbenceno por Polioléster (POE). Aquí es recomendable extraer un 85% del lubricante. Con el Genetron 407C se asegura una capacidad del 97% y no es necesario ajustar o cambiar las válvulas VTX.
En el caso de decidirse a usar los gases refrigerantes R438A (MO99), R422D o el R417A tendrías que contar dentro de las desventajas que estos exhiben la notoria baja de eficiencia de los equipos y que su Potencial de Calentamiento Global sería también superior al del R-407C, en ellos es posible que no en todos los casos sería necesario el reemplazo del lubricante al realizar la sustitución.
En este comparativo de las Eficiencia del R-22 vs Alternativas cabe mencionar que la prueba estuvo realizada bajo las siguientes condiciones constantes:
- Desplazamiento del compresor 1m3/s
- Eficiencia isotrópica de compresión de 0.7
- Temperatura de condensación @ 45°C
- Subenfriamiento 5°C
- Temperatura de evaporación @ -3°C
- Sobrecalentamiento de 5°C.
- Temperatura de succión 4°C
Respecto al Potencial de Calentamiento Global (PCG) R 22 vs Alternativas
Gráfica 3. Potencial de Calentamiento Global.
Algunas Conclusiones Finales que consideramos importante deben ser mencionadas:
- El refrigerante usado para reemplazar R-22 debe mantener capacidad y eficiencia.
- El refrigerante usado para reemplazar R-22 debe ser compatible con los materiales originales del equipo. Por ejemplo con intercambiadores (condensador, evaporador, etc.), con el compresor y con otros componentes.
- Las propiedades termodinámicas del refrigerante sustituto deben ser lo más cercano al refrigerante a sustituir (en este caso a las del R22).
- El refrigerante sustituto debe mantener (o reducir) el índice de Potencial de Calentamiento Global (PCG).
- El refrigerante del cual sustituyas debe cumplir con las regulaciones de producción y tener una producción a largo plazo.
No olvide que los Refrigerantes® comercializados por Quimobásicos pueden ayudarle en la transición hacia un futuro con bajas emisiones de carbón, en impulsar la mejora de la eficiencia energética, y en general para lograr mejores resultados de su negocio.
Puede encontrar información sobre estos nuevos refrigerantes junto con sus hojas de seguridad y fichas técnicas dando clic en el catálogo digital de productos de Quimobásicos Gases Refrigerantes: Quimobásicos.com
¿Conoces las opciones para reemplazar R-22 en sistemas de aire acondicionado? Te mostramos cual es el refrigerante ideal, para que tomes tu propia decisión de manera informada 👉
En esta ocasión hablaremos de las opciones de sustitución para sistemas de aire acondicionado que actualmente contengan R-22. Intentaremos darte un poco de contexto histórico así como un sustento teórico para que tomes tu propia decisión de manera informada.
Lo primero que hay que aclarar ante la desinformación es que el R-22 está disponible en México de manera libre (de venta aquí), y si bien existe un plan conjunto del Gobierno Mexicano y organismos internacionales para su eliminación progresiva este deberá ejecutarse completamente hasta el año 2030 de acuerdo al Protocolo de Montreal.
La primera fase del calendario de eliminación de los Hidroclorofluorocarbonos (HCFC) en México se ha cumplido de manera satisfactoria de acuerdo a lo que se estableció en los acuerdos surgidos del Protocolo de Montreal. En el año 2015 se realizó una reducción del 10% en la oferta del refrigerante R-22 tanto por parte de las casas productoras (como Quimobásicos), así como de las otras empresas puramente comercializadoras. La eliminación paulatina ha dado la oportunidad a los técnicos HVACR de poder programar el reemplazo del refrigerante o, en su defecto, darle al cliente un cálculo del tiempo de vida estimado de los equipos con que cuenta.
Gráfica 1. Protocilo Montreral, Salida o «Phase Out» en del R-22 emisivo en México.
LA SUSTITUCIÓN DEL R-22 POR SUS ALTERNATIVAS
El R-22 en su mayoría es utilizado en aire acondicionado doméstico, residencial e industrial. Algunos importadores de “refrigerantes alternativos” señalan en su argumentación de ventas como principal característica de sus productos que el que “no es necesario reemplazar el lubricante”; olvidando que lo más importante en términos de sustitución es mantener la capacidad y eficiencia, además de tener el más bajo potencial de calentamiento global posible. Realizar la sustitución de R-22 bajo estas premisas indicaría en la mayoría de los casos que los equipos funcionen con menor eficiencia, consumiendo más energía y usando gases alternativos que no son los más amigables con el ambiente.
Viendo esta problemática en comunicación es que hicimos la comparación en condiciones controlada y analizado algunos de los reemplazos viables en el mercado mexicano como son: Genetron 422D, Genetron 407C, R-438A (también conocido como MO99) y R-417A.
De ellos obtuvimos el siguiente resultado en cuanto a su EFICIENCIA:
Gráfica 2. Eficiencia del R-22 vs Alternativas
En este análisis el refrigerante mejor posicionado en cuanto a CAPACIDAD, es el Genetron 407C al obtener un 6% más que los dos mejor posicionados (R417A y R422D), es necesario mencionar que con este refrigerante es necesario un cambio de lubricante de alquilbenceno por Polioléster (POE). Aquí es recomendable extraer un 85% del lubricante. Con el Genetron 407C se asegura una capacidad del 97% y no es necesario ajustar o cambiar las válvulas VTX.
En el caso de decidirse a usar los gases refrigerantes R438A (MO99), R422D o el R417A tendrías que contar dentro de las desventajas que estos exhiben la notoria baja de eficiencia de los equipos y que su Potencial de Calentamiento Global sería también superior al del R-407C, en ellos es posible que no en todos los casos sería necesario el reemplazo del lubricante al realizar la sustitución.
En este comparativo de las Eficiencia del R-22 vs Alternativas cabe mencionar que la prueba estuvo realizada bajo las siguientes condiciones constantes:
- Desplazamiento del compresor 1m3/s
- Eficiencia isotrópica de compresión de 0.7
- Temperatura de condensación @ 45°C
- Subenfriamiento 5°C
- Temperatura de evaporación @ -3°C
- Sobrecalentamiento de 5°C.
- Temperatura de succión 4°C
Respecto al Potencial de Calentamiento Global (PCG) R 22 vs Alternativas
Gráfica 3. Potencial de Calentamiento Global.
Algunas Conclusiones Finales que consideramos importante deben ser mencionadas:
- El refrigerante usado para reemplazar R-22 debe mantener capacidad y eficiencia.
- El refrigerante usado para reemplazar R-22 debe ser compatible con los materiales originales del equipo. Por ejemplo con intercambiadores (condensador, evaporador, etc.), con el compresor y con otros componentes.
- Las propiedades termodinámicas del refrigerante sustituto deben ser lo más cercano al refrigerante a sustituir (en este caso a las del R22).
- El refrigerante sustituto debe mantener (o reducir) el índice de Potencial de Calentamiento Global (PCG).
- El refrigerante del cual sustituyas debe cumplir con las regulaciones de producción y tener una producción a largo plazo.
Recuerda que si te quedan algunas dudas siempre puedes consultarnos sobre las mejores opciones para el reemplazo del R-22, no dudes en hacérnoslas saber en los comentarios o a nuestro correo electrónico quimobasicos@cydsa.com .
¿Tienes dudas adicionales y que no hayamos resuelto en esta publicación? Por favor deja un comentario con la duda al final de la publicación, o si gustas puedes contactarnos en nuestras redes sociales de Facebook, Twitter o YouTube. En Quimobásicos nos interesa mucho saber tu opinión sobre nuestras publicaciones, ya que con ello nos ayudas a mejorar continuamente. No dudes en dejarnos cualquier comentario, duda o sugerencia que tengas sobre esta publicación.
¿Interesado en hacer retrofit a equipos con R-22? Aquí👇🏻 te presentamos cuando esto es una opción viable ✅ y las mejores alternativas de refrigerante en cada caso
En esta ocasión hablaremos de las opciones de sustitución para sistemas de aire acondicionado que actualmente contengan R-22. Intentaremos darte un poco de contexto histórico así como un sustento teórico para que tomes tu propia decisión de manera informada.
Lo primero que hay que aclarar ante la desinformación es que el R-22 está disponible en México de manera libre (de venta aquí), y si bien existe un plan conjunto del Gobierno Mexicano y organismos internacionales para su eliminación progresiva este deberá ejecutarse completamente hasta el año 2030 de acuerdo al Protocolo de Montreal.
La primera fase del calendario de eliminación de los Hidroclorofluorocarbonos (HCFC) en México se ha cumplido de manera satisfactoria de acuerdo a lo que se estableció en los acuerdos surgidos del Protocolo de Montreal. En el año 2015 se realizó una reducción del 10% en la oferta del refrigerante R-22 tanto por parte de las casas productoras (como Quimobásicos), así como de las otras empresas puramente comercializadoras. La eliminación paulatina ha dado la oportunidad a los técnicos HVACR de poder programar el reemplazo del refrigerante o, en su defecto, darle al cliente un cálculo del tiempo de vida estimado de los equipos con que cuenta.
Gráfica 1. Protocilo Montreral, Salida o «Phase Out» en del R-22 emisivo en México.
LA SUSTITUCIÓN DEL R-22 POR SUS ALTERNATIVAS
El R-22 en su mayoría es utilizado en aire acondicionado doméstico, residencial e industrial. Algunos importadores de “refrigerantes alternativos” señalan en su argumentación de ventas como principal característica de sus productos que el que “no es necesario reemplazar el lubricante”; olvidando que lo más importante en términos de sustitución es mantener la capacidad y eficiencia, además de tener el más bajo potencial de calentamiento global posible. Realizar la sustitución de R-22 bajo estas premisas indicaría en la mayoría de los casos que los equipos funcionen con menor eficiencia, consumiendo más energía y usando gases alternativos que no son los más amigables con el ambiente.
Viendo esta problemática en comunicación es que hicimos la comparación en condiciones controlada y analizado algunos de los reemplazos viables en el mercado mexicano como son: Genetron 422D, Genetron 407C, R-438A (también conocido como MO99) y R-417A.
De ellos obtuvimos el siguiente resultado en cuanto a su EFICIENCIA:
Gráfica 2. Eficiencia del R-22 vs Alternativas
En este análisis el refrigerante mejor posicionado en cuanto a CAPACIDAD, es el Genetron 407C al obtener un 6% más que los dos mejor posicionados (R417A y R422D), es necesario mencionar que con este refrigerante es necesario un cambio de lubricante de alquilbenceno por Polioléster (POE). Aquí es recomendable extraer un 85% del lubricante. Con el Genetron 407C se asegura una capacidad del 97% y no es necesario ajustar o cambiar las válvulas VTX.
En el caso de decidirse a usar los gases refrigerantes R438A (MO99), R422D o el R417A tendrías que contar dentro de las desventajas que estos exhiben la notoria baja de eficiencia de los equipos y que su Potencial de Calentamiento Global sería también superior al del R-407C, en ellos es posible que no en todos los casos sería necesario el reemplazo del lubricante al realizar la sustitución.
En este comparativo de las Eficiencia del R-22 vs Alternativas cabe mencionar que la prueba estuvo realizada bajo las siguientes condiciones constantes:
- Desplazamiento del compresor 1m3/s
- Eficiencia isotrópica de compresión de 0.7
- Temperatura de condensación @ 45°C
- Subenfriamiento 5°C
- Temperatura de evaporación @ -3°C
- Sobrecalentamiento de 5°C.
- Temperatura de succión 4°C
Respecto al Potencial de Calentamiento Global (PCG) R 22 vs Alternativas
Gráfica 3. Potencial de Calentamiento Global.
Algunas Conclusiones Finales que consideramos importante deben ser mencionadas:
- El refrigerante usado para reemplazar R-22 debe mantener capacidad y eficiencia.
- El refrigerante usado para reemplazar R-22 debe ser compatible con los materiales originales del equipo. Por ejemplo con intercambiadores (condensador, evaporador, etc.), con el compresor y con otros componentes.
- Las propiedades termodinámicas del refrigerante sustituto deben ser lo más cercano al refrigerante a sustituir (en este caso a las del R22).
- El refrigerante sustituto debe mantener (o reducir) el índice de Potencial de Calentamiento Global (PCG).
- El refrigerante del cual sustituyas debe cumplir con las regulaciones de producción y tener una producción a largo plazo.
Recuerda que si te quedan algunas dudas siempre puedes consultarnos sobre las mejores opciones para el reemplazo del R-22, no dudes en hacérnoslas saber en los comentarios o a nuestro correo electrónico quimobasicos@cydsa.com .
¿Tienes dudas adicionales y que no hayamos resuelto en esta publicación? Por favor deja un comentario con la duda al final de la publicación, o si gustas puedes contactarnos en nuestras redes sociales de Facebook, Twitter o YouTube. En Quimobásicos nos interesa mucho saber tu opinión sobre nuestras publicaciones, ya que con ello nos ayudas a mejorar continuamente. No dudes en dejarnos cualquier comentario, duda o sugerencia que tengas sobre esta publicación.
¿Quieres hacer retrofit a equipos con R-22? Aquí te presentamos cuando esto es una opción viable y las mejores alternativas de refrigerante sustituto en cada caso
En esta ocasión hablaremos de las opciones de sustitución para sistemas de aire acondicionado que actualmente contengan R-22. Intentaremos darte un poco de contexto histórico así como un sustento teórico para que tomes tu propia decisión de manera informada.
Lo primero que hay que aclarar ante la desinformación es que el R-22 está disponible en México de manera libre (de venta aquí), y si bien existe un plan conjunto del Gobierno Mexicano y organismos internacionales para su eliminación progresiva este deberá ejecutarse completamente hasta el año 2030 de acuerdo al Protocolo de Montreal.
La primera fase del calendario de eliminación de los Hidroclorofluorocarbonos (HCFC) en México se ha cumplido de manera satisfactoria de acuerdo a lo que se estableció en los acuerdos surgidos del Protocolo de Montreal. En el año 2015 se realizó una reducción del 10% en la oferta del refrigerante R-22 tanto por parte de las casas productoras (como Quimobásicos), así como de las otras empresas puramente comercializadoras. La eliminación paulatina ha dado la oportunidad a los técnicos HVACR de poder programar el reemplazo del refrigerante o, en su defecto, darle al cliente un cálculo del tiempo de vida estimado de los equipos con que cuenta.
Gráfica 1. Protocilo Montreral, Salida o «Phase Out» en del R-22 emisivo en México.
LA SUSTITUCIÓN DEL R-22 POR SUS ALTERNATIVAS
El R-22 en su mayoría es utilizado en aire acondicionado doméstico, residencial e industrial. Algunos importadores de “refrigerantes alternativos” señalan en su argumentación de ventas como principal característica de sus productos que el que “no es necesario reemplazar el lubricante”; olvidando que lo más importante en términos de sustitución es mantener la capacidad y eficiencia, además de tener el más bajo potencial de calentamiento global posible. Realizar la sustitución de R-22 bajo estas premisas indicaría en la mayoría de los casos que los equipos funcionen con menor eficiencia, consumiendo más energía y usando gases alternativos que no son los más amigables con el ambiente.
Viendo esta problemática en comunicación es que hicimos la comparación en condiciones controlada y analizado algunos de los reemplazos viables en el mercado mexicano como son: Genetron 422D, Genetron 407C, R-438A (también conocido como MO99) y R-417A.
De ellos obtuvimos el siguiente resultado en cuanto a su EFICIENCIA:
Gráfica 2. Eficiencia del R-22 vs Alternativas
En este análisis el refrigerante mejor posicionado en cuanto a CAPACIDAD, es el Genetron 407C al obtener un 6% más que los dos mejor posicionados (R417A y R422D), es necesario mencionar que con este refrigerante es necesario un cambio de lubricante de alquilbenceno por Polioléster (POE). Aquí es recomendable extraer un 85% del lubricante. Con el Genetron 407C se asegura una capacidad del 97% y no es necesario ajustar o cambiar las válvulas VTX.
En el caso de decidirse a usar los gases refrigerantes R438A (MO99), R422D o el R417A tendrías que contar dentro de las desventajas que estos exhiben la notoria baja de eficiencia de los equipos y que su Potencial de Calentamiento Global sería también superior al del R-407C, en ellos es posible que no en todos los casos sería necesario el reemplazo del lubricante al realizar la sustitución.
En este comparativo de las Eficiencia del R-22 vs Alternativas cabe mencionar que la prueba estuvo realizada bajo las siguientes condiciones constantes:
- Desplazamiento del compresor 1m3/s
- Eficiencia isotrópica de compresión de 0.7
- Temperatura de condensación @ 45°C
- Subenfriamiento 5°C
- Temperatura de evaporación @ -3°C
- Sobrecalentamiento de 5°C.
- Temperatura de succión 4°C
Respecto al Potencial de Calentamiento Global (PCG) R 22 vs Alternativas
Gráfica 3. Potencial de Calentamiento Global.
Algunas Conclusiones Finales que consideramos importante deben ser mencionadas:
- El refrigerante usado para reemplazar R-22 debe mantener capacidad y eficiencia.
- El refrigerante usado para reemplazar R-22 debe ser compatible con los materiales originales del equipo. Por ejemplo con intercambiadores (condensador, evaporador, etc.), con el compresor y con otros componentes.
- Las propiedades termodinámicas del refrigerante sustituto deben ser lo más cercano al refrigerante a sustituir (en este caso a las del R22).
- El refrigerante sustituto debe mantener (o reducir) el índice de Potencial de Calentamiento Global (PCG).
- El refrigerante del cual sustituyas debe cumplir con las regulaciones de producción y tener una producción a largo plazo.
Recuerda que si te quedan algunas dudas siempre puedes consultarnos sobre las mejores opciones para el reemplazo del R-22, no dudes en hacérnoslas saber en los comentarios o a nuestro correo electrónico quimobasicos@cydsa.com .
¿Tienes dudas adicionales y que no hayamos resuelto en esta publicación? Por favor deja un comentario con la duda al final de la publicación, o si gustas puedes contactarnos en nuestras redes sociales de Facebook, Twitter o YouTube. En Quimobásicos nos interesa mucho saber tu opinión sobre nuestras publicaciones, ya que con ello nos ayudas a mejorar continuamente. No dudes en dejarnos cualquier comentario, duda o sugerencia que tengas sobre esta publicación.
