Conceptos de refrigeración cuarta parte: Líneas de Refrigerante
Conceptos de refrigeración cuarta parte: Líneas de Refrigerante
A lo largo de diferentes blogs, hemos revisado varios conceptos teуricos utilizados en el бrea de refrigeración y aire acondicionado; también revisamos el uso y descripción de los compresores, condensadores, y los dispositivos de control de flujo. Sin embargo, las partes de un sistema de refrigeración no se encuentran conectadas una a lado de la otra, más bien se encuentran unidas a través de un sistema de tuberías que reciben el nombre de líneas de refrigerante.
La línea de refrigerante, como su nombre indica, es la encargada de la conducción del refrigerante de una parte del sistema a la otra. El refrigerante lo podemos encontrar en estado líquido o vapor dependiendo de la sección en que se encuentre del sistema completo de refrigeración. En la mayorнa de los casos, las líneas de refrigerante están construidas por tubos de cobre rígido, aunque en algunos países se permite el uso de tubos de cobre flexibles en el extremo de la unidad condensadora y en los accesorios.

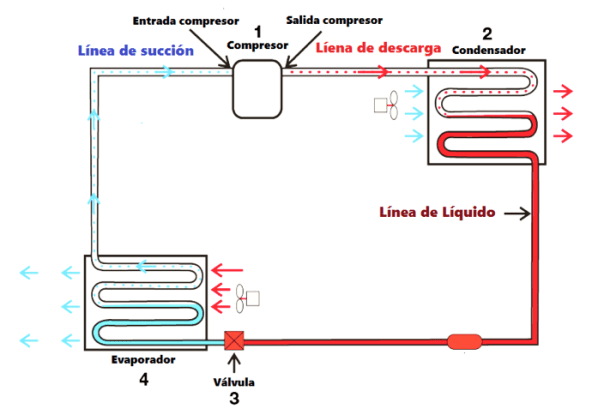

Los sistemas de refrigeración cuentan con 3 líneas principales:
– Líneas de líquido
En esta línea el refrigerante y el aceite se mezclan adecuadamente. Aun cuando el líquido se mueva lentamente y existan trampas en la línea el aceite nunca quedará atrapado. Debe existir suficiente presión en la línea para evitar que el dispositivo de control de flujo trabaja incorrectamente. Para evitar una caída de presión excesiva se recomienda sub enfriar el líquido.
– Líneas de succión.
Existen problemas de diseсo, principalmente cuando se utilizan compresores reciprocantes (los que utilizan cilindros y pistones para comprimir). Esta debe tener el diámetro apropiado para compensar la pérdida de presión ocasionada cuando el sistema trabaja a su máxima capacidad. Esta línea debe ser capaz de regresar el aceite del evaporador al compresor cuando el sistema traba a velocidades lentas.
– Líneas de descarga.
Conocida como línea de gas caliente, es una línea con pocos problemas en los sistemas que tienen el condensador integrado. Esta linea se debe diseсar de tal manera que no retenga el aceite del compresor.
Todas las tuberías de que componen las líneas de refrigerante deben ser del tamaño correcto para la cantidad de líquido o vapor a las que fueron diseсadas, incluyendo el diámetro correcto, la longitud y el calibre de la tuberнa. Esto es de vital importancia ya que un mal diseсo provoca una pérdida de presión del refrigerante en las líneas, y es perjudicial para el sub enfriamiento de la línea del líquido. Esto ocasiona que la válvula de expansión no realice adecuadamente su trabajo. También existen problemas con el compresor y el evaporador cuando hay bajas presiones en el sistema.
Si tienes comentarios al respecto de la siguiente entrada o si te parece útil te agradecemos que nos comentes en este tu Blog, nuestra página de Facebook o en la cuenta de Twitter que en Quimobásicos ponemos a tu disposición.
¿Tienes alguna duda adicional que no hayamos resuelto en esta publicación? Por favor escríbela en los comentarios al final de esta publicación, o si lo prefieres, contáctenos en nuestras redes sociales: Facebook, Twitter, Google+ y YouTube.
En Quimobásicos nos interesa mucho tu opinión, ya que nos ayuda a brindarte un mejor servicio, por favor no dudes en hacernos saber cualquier comentario, critica, o sugerencia que tengas sobre la empresa, los productos Genetron, o el blog mismo.
Guía Rápida de Conceptos de Refrigeración (segunda parte)
Conceptos de refrigeración. Segunda parte
En una entrega anterior revisamos las definiciones de diferentes conceptos de refrigeración que utilizamos todos los días en nuestro ambiente laboral. Para complementar la anterior lista les traemos la segunda parte de la definición de conceptos de refrigeración.
HUMEDAD. Se conoce como humedad a la cantidad de agua que se encuentra dispersa en el ambiente (aire). Cuando el aire contiene la máxima cantidad de agua permisible, es cuando se genera el concepto de saturación de agua en el aire. Conocemos dos formas distintas de humedad en nuestro ambiente laboral, la humedad relativa y la humedad específica.
HUMEDAD ESPECÍFICA. La humedad específica se define como la cantidad de masa (peso) de vapor de agua disuelto en el aire (humedad). Se expresa en unidades de libras de vapor de agua por libra de aire seco (aire con 0% de humedad)
HUMEDAD RELATIVA. Se le conoce como el porcentaje del grado de saturación de vapor de agua en el aire. Se expresa en una escala de 0 a 100%. Por ejemplo, se dice que cuando la humedad relativa es 0%, es porque no existe nada de agua disuelta en el aire. Un valor de humedad relativa de 50% nos indica que el aire a aceptado la mitad de la cantidad máxima de agua que puede absorber. Por último decimos que la humedad relativa del 100% ocurre cuando se llega a la saturación de agua en el aire.
SATURACIÓN. Se le conoce como saturación a la concentración máxima de un compuesto disuelto en otro. Es decir, que ya no puede agregar ni un solo gramo del compuesto que se disuelve en el otro. Por ejemplo, cuando el ambiente (aire) ya no puede absorber más agua (humedad) es que el aire está saturado de agua.
PRESIÓN ATMOSFÉRICA. En la presión que ejerce el aire que existe en el ambiente a la superficie de la tierra. Mientras más cerca nos encontremos del nivel del mar, va a existir más aire sobre nosotros, lo que genera una presión mayor. Si nos encontramos a una altura muy por encima del nivel del mar, tenemos menos aire sobre nosotros generando una menor presión atmosférica.
TRANSFERENCIA DE CALOR. La transferencia de calor es el proceso físico donde la energía interna de un cuerpo (que podemos medir como la temperatura) se mueve a un cuerpo con menor energía que el anterior. Por ejemplo, si tenemos un cuerpo a 100°C y lo sumergimos en una gran cantidad de agua fría, la energía del cuerpo caliente se transferirá al agua fría generando que la temperatura del cuerpo caliente disminuya. Es importante mencionar que la energía siempre fluye del cuerpo más caliente al más frío.
PUNTO DE ROCÍO. El punto de rocío ocurre en el momento en que se enfría el aire saturado de humedad, disminuyendo su capacidad de absorción de vapor de agua. Esto genera que el agua que ya no puede estar disuelta en aire se comience a condensar, generado unas pequeñas gotas de agua. El ejemplo más común de este efecto ocurre cuando dejamos una botella fría de refresco fuera del refrigerador y después de un tiempo empezamos a notar que la botella está sudando (se llena de gotas de agua). Esto ocurre porque la temperatura del aire cerca de la botella disminuye hasta un punto donde la humedad empieza a condensarse por fuera de la botella.
REFRIGERANTE. Se le conoce como refrigerante a las sustancias con bajos puntos de ebullición (menores a los -15°C) que se utilizan como medios para robar el calor del ambiente y desplazarlo a otra zona.
Esperamos que estas definiciones les ayuden a complementar sus conocimientos en el ámbito de la refrigeración.
Si tienes comentarios al respecto de la siguiente entrada o si te parece útil te agradecemos que nos comentes en este tu Blog, nuestra página de Facebook o en la cuenta de Twitter que en Quimobásicos ponemos a tu disposición.
¿Tienes alguna duda adicional que no hayamos resuelto en esta publicación? Por favor escríbela en los comentarios al final de esta publicación, o si lo prefieres, contáctenos en nuestras redes sociales: Facebook, Twitter, Google+ y YouTube.
En Quimobásicos nos interesa mucho tu opinión, ya que nos ayuda a brindarte un mejor servicio, por favor no dudes en hacernos saber cualquier comentario, critica, o sugerencia que tengas sobre la empresa, los productos Genetron, o el blog mismo.
Conceptos de refrigeración. Segunda parte
Conceptos de refrigeración. Segunda parte
En una entrega anterior revisamos las definiciones de diferentes conceptos de refrigeración que utilizamos todos los días en nuestro ambiente laboral. Para complementar la anterior lista les traemos la segunda parte de la definición de conceptos de refrigeración.
HUMEDAD. Se conoce como humedad a la cantidad de agua que se encuentra dispersa en el ambiente (aire). Cuando el aire contiene la máxima cantidad de agua permisible, es cuando se genera el concepto de saturación de agua en el aire. Conocemos dos formas distintas de humedad en nuestro ambiente laboral, la humedad relativa y la humedad específica.
HUMEDAD ESPECÍFICA. La humedad específica se define como la cantidad de masa (peso) de vapor de agua disuelto en el aire (humedad). Se expresa en unidades de libras de vapor de agua por libra de aire seco (aire con 0% de humedad)
HUMEDAD RELATIVA. Se le conoce como el porcentaje del grado de saturación de vapor de agua en el aire. Se expresa en una escala de 0 a 100%. Por ejemplo, se dice que cuando la humedad relativa es 0%, es porque no existe nada de agua disuelta en el aire. Un valor de humedad relativa de 50% nos indica que el aire a aceptado la mitad de la cantidad máxima de agua que puede absorber. Por último decimos que la humedad relativa del 100% ocurre cuando se llega a la saturación de agua en el aire.
SATURACIÓN. Se le conoce como saturación a la concentración máxima de un compuesto disuelto en otro. Es decir, que ya no puede agregar ni un solo gramo del compuesto que se disuelve en el otro. Por ejemplo, cuando el ambiente (aire) ya no puede absorber más agua (humedad) es que el aire está saturado de agua.
PRESIÓN ATMOSFÉRICA. En la presión que ejerce el aire que existe en el ambiente a la superficie de la tierra. Mientras más cerca nos encontremos del nivel del mar, va a existir más aire sobre nosotros, lo que genera una presión mayor. Si nos encontramos a una altura muy por encima del nivel del mar, tenemos menos aire sobre nosotros generando una menor presión atmosférica.
TRANSFERENCIA DE CALOR. La transferencia de calor es el proceso físico donde la energía interna de un cuerpo (que podemos medir como la temperatura) se mueve a un cuerpo con menor energía que el anterior. Por ejemplo, si tenemos un cuerpo a 100°C y lo sumergimos en una gran cantidad de agua fría, la energía del cuerpo caliente se transferirá al agua fría generando que la temperatura del cuerpo caliente disminuya. Es importante mencionar que la energía siempre fluye del cuerpo más caliente al más frío.
PUNTO DE ROCÍO. El punto de rocío ocurre en el momento en que se enfría el aire saturado de humedad, disminuyendo su capacidad de absorción de vapor de agua. Esto genera que el agua que ya no puede estar disuelta en aire se comience a condensar, generado unas pequeñas gotas de agua. El ejemplo más común de este efecto ocurre cuando dejamos una botella fría de refresco fuera del refrigerador y después de un tiempo empezamos a notar que la botella está sudando (se llena de gotas de agua). Esto ocurre porque la temperatura del aire cerca de la botella disminuye hasta un punto donde la humedad empieza a condensarse por fuera de la botella.
REFRIGERANTE. Se le conoce como refrigerante a las sustancias con bajos puntos de ebullición (menores a los -15°C) que se utilizan como medios para robar el calor del ambiente y desplazarlo a otra zona.
Esperamos que estas definiciones les ayuden a complementar sus conocimientos en el ámbito de la refrigeración.
