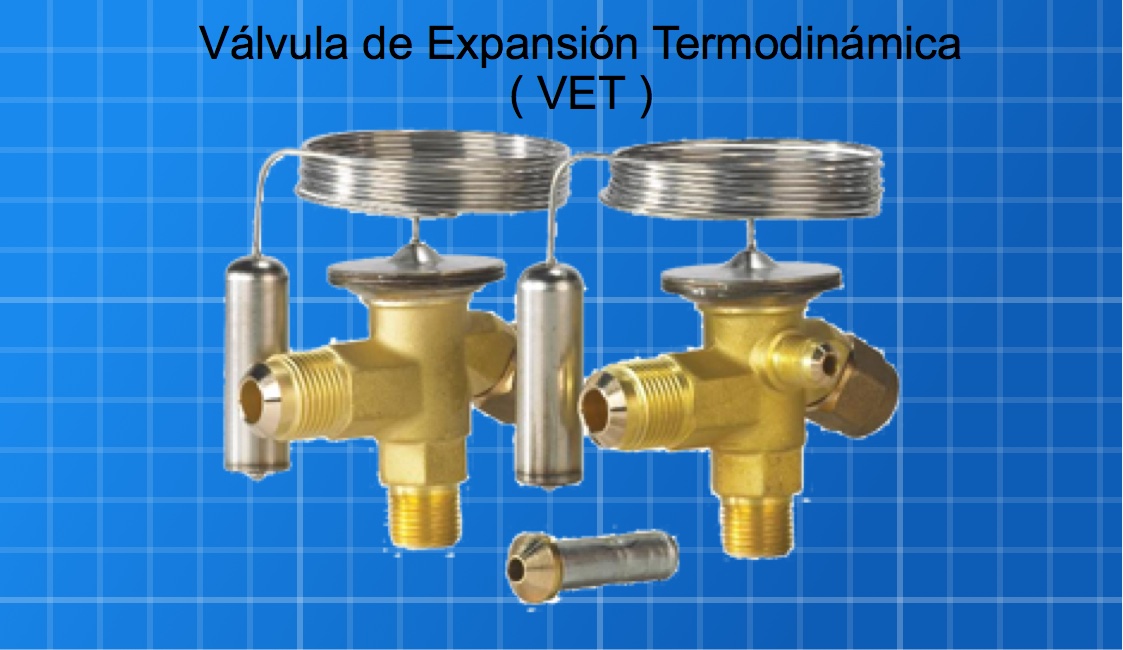

Válvula de Expansión Termodinámica ( VET )
Ubicación del bulbo sensor de una VET
El Bulbo sensor o bulbo remoto de presión, el cual trae las válvulas de expansión o válvula de control de flujo de refrigerante, tiene un capilar y al final un sensor que contiene un fluido denominado carga termostática, el cual al expandirse ejerce una fuerza sobre el diafragma de la válvula, para que está mantenga el flujo de refrigerante a la entrada del evaporador o cierre el flujo de refrigerante al mismo.
Este dispositivo (Bulbo) en ocasiones es mal instalado, de tal manera que el bulbo no puede mandar la suficiente presión para que la válvula de expansión controle el flujo del refrigerante hacía el evaporador, Lee el resto de esta entrada
Colocación del Bulbo Sensor en válvulas de expansión.
El presente escrito es una pequeña guía que trata sobre la colocación del bulbo sensor de una válvula de expansión, lo cual si bien puede parecer un trabajo de lo más sencillo no lo es tanto; en esta labor es de suma importancia su instalación y ubicación correcta, pues estas determinarán el buen funcionamiento de la válvula de expansión.
Debe tenerse un buen contacto entre el bulbo sensor y la tubería de succión; además de ello se recomienda limpiar bien el área de contacto además de sujetar el bulbo con abrazaderas para un buen contacto y funcionamiento. Se recomienda también cubrir con cinta vulcanizada la tubería de succión y el bulbo sensor para así no permitir que temperaturas externas den como resultado un mal funcionamiento de la válvula de expansión.
Posiciones incorrectas del bulbo de succión:
- Parte inferior de línea de succión.
- En una trampa de succión.
- Línea vertical.
- Después de la línea de igualación.
- El bulbo no debe instalarse sobre soldaduras o uniones de tubería.
Además de estas posiciones se debe evitar colocar el bulbo después de la línea de igualación por el error, pues esto causará que no haga su función de manera adecuada además sujetar el capilar que sale de la válvula de expansión hacia el bulbo para evitar vibración y que pueda perder la carga del gas que se encuentra dentro del bulbo.
Es importante obedecer las indicaciones de cada fabricante de válvula de expansión así como sus especificaciones, en cuanto a temas de capacidad del equipo o la ubicación del bulbo esta dependerá del diámetro de tubería de succión (menor 7/8” o mayor a 7/8”).
No debe instalar el bulbo en la posición inferior ya que el aceite se encuentra en esta zona, lo que pudiese provocar que tengamos un aislamiento del aceite y el bulbo.
Posición del bulbo según su diámetro
Sin más, agradecemos tu lectura. Si deseas comunicarte con nosotros envía tu correo a nuestro experto técnico Andrés Flores (andres.flores@cydsa.com) o síguenos en nuestras redes sociales las cuales te dejamos a continuación:
- LinkedIn: Quimobasicos
- Twitter/X: @Quimobasicos
- Facebook: Quimobasicos
- Youtube: @tvquimobasicos
En Quimobásicos nos interesa mucho tu opinión, ya que nos ayuda a brindarte un mejor servicio, por favor no dudes en hacernos saber cualquier comentario, critica, o sugerencia que tengas sobre la empresa, los productos Genetron, o el blog mismo. Para nosotros tu satisfacción es lo más importante.
COLOCACIÓN DEL BULBO SENSOR EN VÁLVULAS DE EXPANSIÓN
El presente escrito es una pequeña guía que trata sobre la colocación del bulbo sensor de una válvula de expansión, lo cual si bien puede parecer un trabajo de lo más sencillo no lo es tanto; en esta labor es de suma importancia su instalación y ubicación correcta, pues estas determinarán el buen funcionamiento de la válvula de expansión.
Debe tenerse un buen contacto entre el bulbo sensor y la tubería de succión; además de ello se recomienda limpiar bien el área de contacto además de sujetar el bulbo con abrazaderas para un buen contacto y funcionamiento. Se recomienda también cubrir con cinta vulcanizada la tubería de succión y el bulbo sensor para así no permitir que temperaturas externas den como resultado un mal funcionamiento de la válvula de expansión.
Posiciones incorrectas del bulbo de succión:
- Parte inferior de línea de succión.
- En una trampa de succión.
- Línea vertical.
- Después de la línea de igualación.
- El bulbo no debe instalarse sobre soldaduras o uniones de tubería.
Además de estas posiciones se debe evitar colocar el bulbo después de la línea de igualación por el error, pues esto causará que no haga su función de manera adecuada además sujetar el capilar que sale de la válvula de expansión hacia el bulbo para evitar vibración y que pueda perder la carga del gas que se encuentra dentro del bulbo.
Es importante obedecer las indicaciones de cada fabricante de válvula de expansión así como sus especificaciones, en cuanto a temas de capacidad del equipo o la ubicación del bulbo esta dependerá del diámetro de tubería de succión (menor 7/8” o mayor a 7/8”).
No debe instalar el bulbo en la posición inferior ya que el aceite se encuentra en esta zona, lo que pudiese provocar que tengamos un aislamiento del aceite y el bulbo.
Si nuestro artículo de ha parecido de utilidad no dejes de comentarlo tanto en nuestras redes sociales como en la sección de comentarios de este tu blog, ¡gracias por leernos y hasta la próxima publicación!
