¿Qué es un minisplit y cuál es su función?

El aire acondicionado minisplit significa “mini-divido” y se refiere a un sistema que consta de dos unidades, que es la unidad interior y la unidad exterior.

Las características principales del aire acondicionado minisplit son las siguientes:

  • Eficiencia en funcionamiento, enfriamiento, espacio y versatilidad.
  • Fácil Instalación.
  • Uso de Refrigerante eficaz (R-22 y R-410A).
  • Diferentes Voltajes de operación según necesidades (110V – 220V).
  • Tipo de control:
    • Modo “Sleep”.
    • Encendido y apagado de modo automático. Movimiento de la rejilla.
    • Diferentes Velocidades del ventilador.
    • Función “energy saver”.
    • Deshumidificación.
    • Inverter (ahorro de energía).

Unidades interiores

La unidad interior y exterior deben de estar conectadas entre sí. Por una parte, debe de haber conexión de tubería de cobre para gas refrigerante y por otra parte debe de haber conexiones eléctricas entre ambas.

Es importante que al escoger el equipo se tome en cuenta que hay fabricantes que incluyen el kit de instalación. Este kit incluye el material necesario para conectar las 2 unidades a una distancia que normalmente es de 4 a 5 metros. En caso de requerir mayor distancia se deberá de considerar el costo del material adicional.

Cuando la unidad interior es instalada en la parte alta de una pared y que se conoce como “Mini Split High Wall”. Y la que es instalada en el techo de la habitación o en la pared y que incluso puede ser recargada en el piso, a ésta unidad se le conoce como Minisplit Piso Techo.

Ilustración 1. Mini Split High Wall

Ilustración 2 Mini Split Piso Tech

Ilustración 2. Mini Split Piso Tech

Unidades Exteriores

La unidad exterior o unidad condensadora es la parte del minisplit que como su nombre lo indica se coloca en el exterior, ya sea en un patio o azotea. Esta unidad está diseñada para estar a la intemperie y de hecho mientras más aire fresco le dé, es mejor. También es recomendable ubicarla donde pueda dar sombra al tiempo que se use el equipo, esto ayudara a mejorar el consumo de energía. Esta unidad es la que se encarga de rechazar el calor hacia el exterior por lo que el aire que sale es caliente, es por eso que no se debe colocar en un lugar encerrado ya que al no haber ventilación el equipo se sobrecalentara y se apagara para evitar ser dañado.



También está la unidad exterior o la unidad condensadora, que es la parte del minisplit que se coloca en el exterior, esta unidad se encarga de enviar el calor hacia el exterior por lo que el aire que sale es caliente, por esto no puede estar en lugares cerrados.

Ilustración 3. Unidades Exteriores

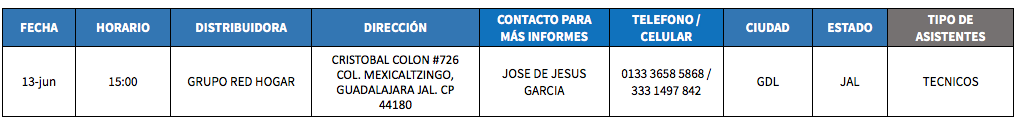

Si eres técnico te invitamos nuestro evento este jueves 13 de junio en punto de las 15:00 hrs en Guadalajara, Jalisco. ¡Te esperamos!

¿Tienes alguna duda adicional que no hayamos resuelto en esta publicación? Escríbela por favor en los comentarios al final de esta publicación, o si lo prefieres contáctanos en nuestro FacebookTwitterGoogle Plus o canal de YouTube.

En Quimobásicos nos interesa mucho tu opinión, ya que nos ayuda a brindarte un mejor servicio, por favor no dudes en hacernos saber cualquier comentario, critica o sugerencia que tengas sobre la empresa, los productos de nuestras marcas Solstice® y Genetron®, o el blog mismo.

La Refrigeración Mecánica

Las aplicaciones de la refrigeración mecánica son muy variadas, con diferentes detalles en cada uno de los tipos. Afortunadamente, esto no es tan necesario ni deseable dado que los métodos para diseño de sistemas y selección de equipo son prácticamente los mismos para todos los tipos de aplicaciones. Hoy vamos a hablar de la refrigeración comercial porque esta área abarca un gran rango de aplicaciones y los problemas encontrados en esta área son representativos de muchas otras áreas.



  1. Refrigeradores comerciales

El término “refrigerador comercial” se aplica por lo general a unidades pequeñas fácilmente disponibles, del tipo empleado en tiendas de menudeo y mercados, hoteles, restaurantes e instituciones de procesamiento, almacenamiento, exhibición y distribución de artículos de consumo de fácil descomposición. También se usa para unidades de refrigeración más grandes como es el caso de cuartos que se usan para dicho propósito. Aun cuando se tiene un gran número de unidades de refrigeración para fines muy especiales, los cuales dificultan hacer una clasificación, en general las unidades comerciales pueden ser agrupadas en tres categorías principales, refrigeradores tipo casero, enfriadores con pasillo interno y 3 unidades del tipo para exhibición.

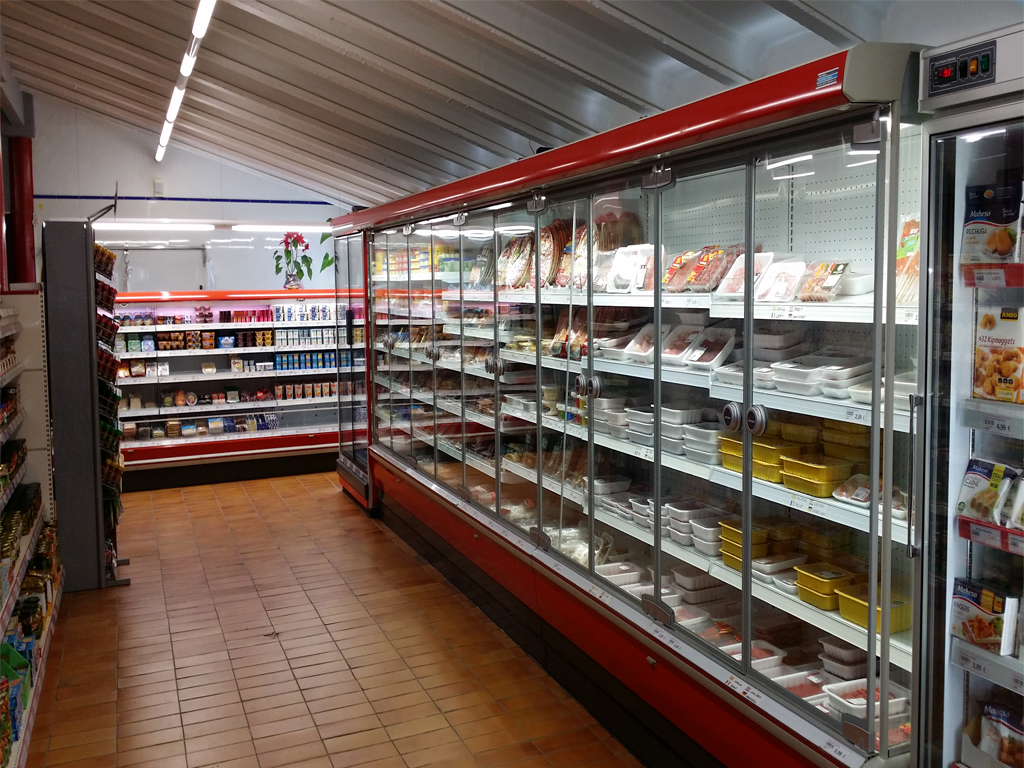

Ilustración 1. Refrigerador comercial

2. Refrigeradores tipo casero

Los refrigeradores tipo casero son probablemente los más versátiles y son los más ampliamente usados en todas las unidades comerciales. Los clientes típicos de estas unidades son tiendas de abarrotes, carnicerías, panaderías, boticas, cafeterías, restaurantes, florerías, hoteles e instituciones de todas especies. Mientras que algunos de estos refrigeradores se usan sólo para almacenar, otros se usan tanto para almacenar como para exhibir (figura 1). Los que solo se emplean para almacenamiento por lo general tienen puertas sólidas mientras que los utilizados para exhibición tienen puertas de vidrio.

Ilustración 2. Refrigerador tipo casero



3. Enfriadores con pasillo interno

Los enfriadores con pasillo interno son unidades que principalmente se les usa para almacenar y están disponibles en una gran variedad de tamaños para ajustarse a cada necesidad. Casi todas las tiendas de menudeo, mercados, hoteles, restaurantes, instituciones, etc., tienen uno o más de estas unidades para almacenamiento de todo tipo de alimentos de fácil descomposición, Algunas de estas unidades son especialmente para almacenaje exhibición y distribución de alimentos tales como productos lácteos, huevos y bebidas. Estas unidades igual que las anteriores son ampliamente usadas en tiendas de comestibles, particularmente en puestos de refrescos, cines al aire libre, etc.

Ilustración 3. Enfriadores con pasillo interno



4. Unidades del tipo de exhibición

La principal función de cualquier unidad de exhibición es la de exhibir el producto o artículo de consumo en la forma más atractiva posible con el fin de estimular las ventas. Por lo tanto, en el diseño de estas unidades la principal consideración es la referente a la exhibición del producto. En muchos casos esto no es necesariamente compatible con proporcionar las condiciones óptimas de almacenaje para el producto que está siendo exhibido. Por lo mismo, el tiempo de almacenamiento del producto exhibido frecuentemente está muy limitado pudiendo ser desde unas pocas horas en algunos casos hasta una semana o más dependiendo del producto y del tipo de unidad.

Las unidades de exhibición son de dos tipos generales:

    1. las de autoservicio en las que directamente el cliente se sirve a sí mismo.
    2. 2 las de servicio, en las que el cliente es atendido por un empleado. La primera de estas es muy popular en supermercados y en tiendas de menudeo en establecimientos de autoservicio. Mientras que las de servicio se usan en tiendas pequeñas de comestibles, mercados, panaderías etc.

Las unidades de autoservicio son de dos tipos, abiertas y cerradas, Las de tipo abierto han adquirido mucha popularidad. Con el advenimiento de los supermercados, se han incrementado notablemente las unidades de tipo abierto, volviéndose obsoletas las de autoservicio de tipo cerrado.

En esta publicación se muestran algunas unidades de autoservicio del tipo abierto que son muy populares. Estas se usan para exhibir carnes, vegetales, frutas, alimentos congelados, helados, productos lácteos. El diseño de estas unidades varía algo, según el tipo particular de producto a exhibir. Además, se tienen unidades disponibles para instalarse junto a una pared o bien en partes aisladas. También en algunas se proporcionan con espacio para almacenaje, en otras no.

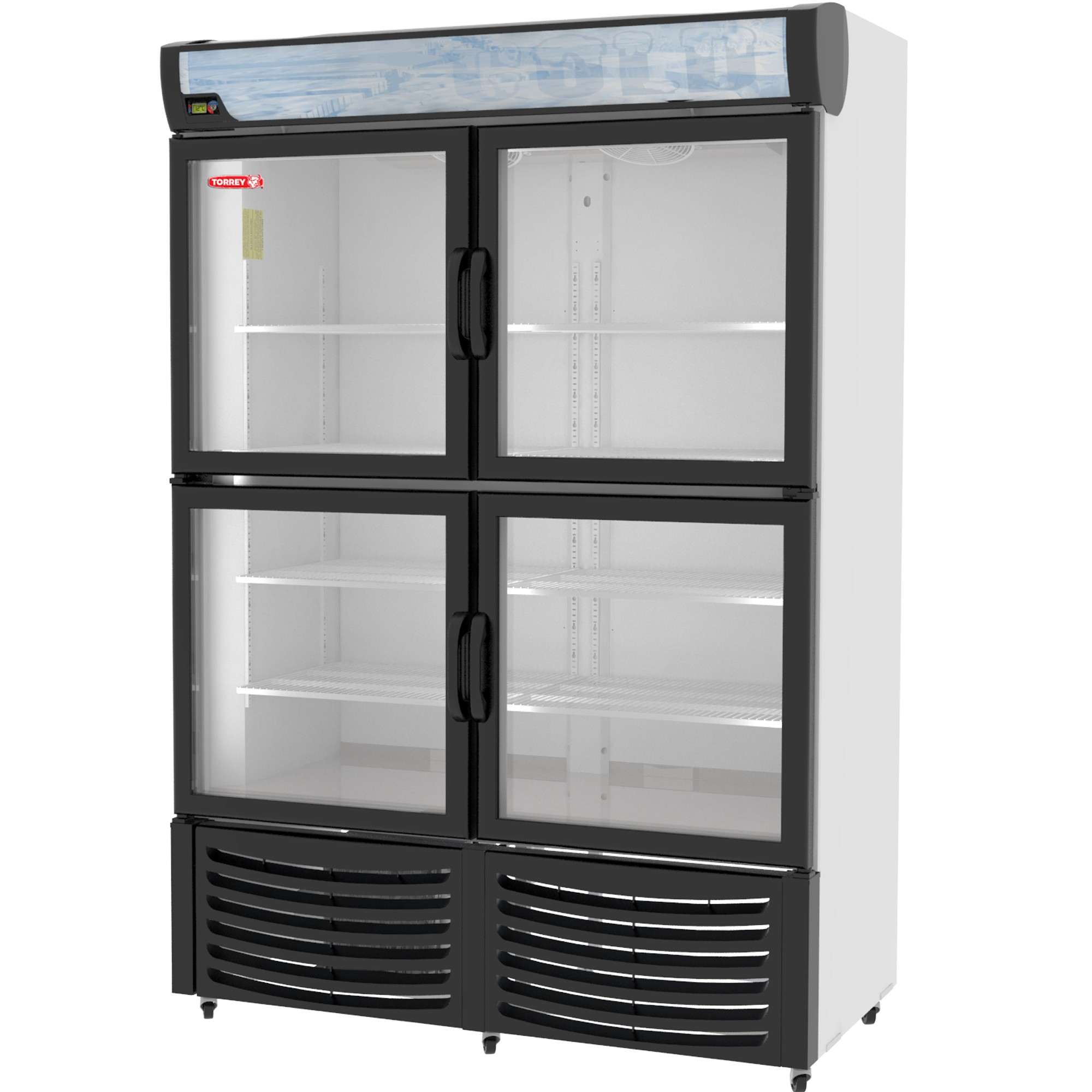

Ilustración 4. Unidades de tipo exhibición



5. Unidades para propósitos especiales

Aun cuando todas las unidades de refrigeración discutidas en las secciones anteriores están disponibles en una gran variedad de diseños a fin de satisfacer las necesidades especiales de los diferentes productos y aplicaciones, se manufacturan un número de unidades para propósitos especiales las que podrán caer o en las tres categorías generales ya mencionadas. Algunas de las unidades para propósitos especiales más comunes son enfriadores de bebida, enfriadores de leche (granjas lecheras), distribuidores de leche y bebidas, fuentes de refrescos, para fabricación de hielo, refrigeradores para cantinas, cajas para flores, retardadores de pastas para dulces y refrigeradores mortuorios.

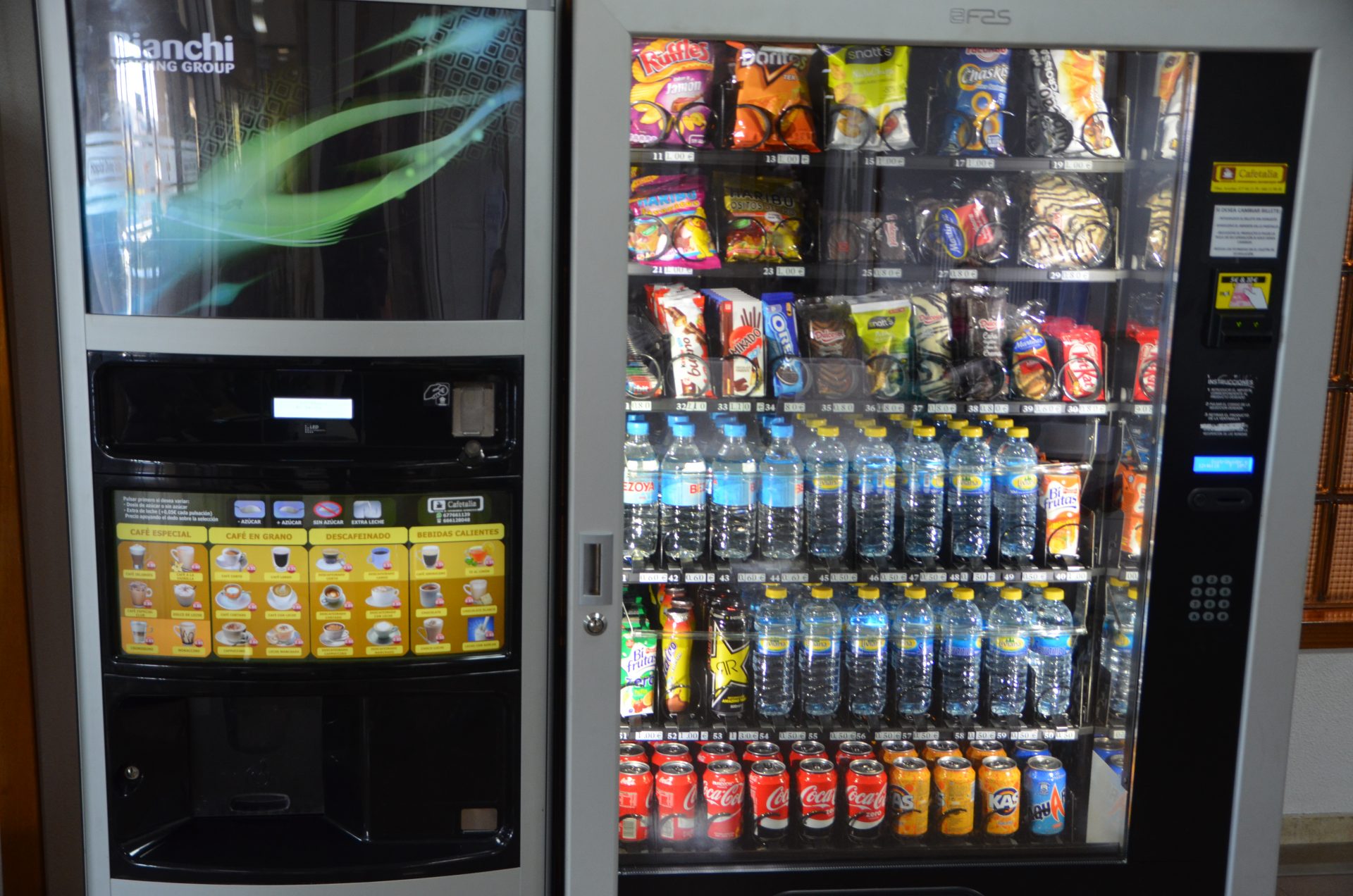

Ilustración 5. Unidades para usos especiales


¿Tienes alguna duda adicional que no hayamos resuelto en esta publicación? Escríbela por favor en los comentarios al final de esta publicación, o si lo prefieres contáctanos en nuestro FacebookTwitterGoogle Plus o canal de YouTube.

En Quimobásicos nos interesa mucho tu opinión, ya que nos ayuda a brindarte un mejor servicio, por favor no dudes en hacernos saber cualquier comentario, critica o sugerencia que tengas sobre la empresa, los productos de nuestras marcas Solstice® y Genetron®, o el blog mismo.

Conceptos sobre Presión y Humedad, 1a Entrega

La publicación de esta semana tiene por tema hacer un repaso de algunos de los conceptos básicos del área de Refrigeración y Aire Acondicionado que son parte del día a día en nuestras labores; en esta ocasión repasaremos algunos términos esenciales en la labor del técnico en refrigeración o profesional en aire acondicionado.

Esta es la primera de una serie de tres recopilaciones de conceptos, en esta publicación nos enfocaremos en algunos conceptos relacionados a la presión y la humedad.

HUMEDAD
Se conoce como humedad a la cantidad de agua que se encuentra dispersa en el ambiente (aire). Cuando el aire contiene la máxima cantidad de agua permisible, es cuando se genera el concepto de saturación de agua en el aire. Conocemos dos formas distintas de humedad en nuestro ambiente laboral, la humedad relativa y la humedad específica.



Humedad relativa y específica

HUMEDAD ESPECÍFICA
La humedad específica se define como la cantidad de masa (peso) de vapor de agua disuelto en el aire (humedad). Se expresa en unidades de libras de vapor de agua por libra de aire seco (aire con 0% de humedad).

HUMEDAD RELATIVA
Se le conoce como el porcentaje del grado de saturación de vapor de agua en el aire. Se expresa en una escala de 0 a 100%. Por ejemplo, se dice que cuando la humedad relativa es 0%, es porque no existe nada de agua disuelta en el aire. Un valor de humedad relativa de 50% nos indica que el aire a aceptado la mitad de la cantidad máxima de agua que puede absorber. Por último, decimos que la humedad relativa del 100% ocurre cuando se llega a la saturación de agua en el aire.

SATURACIÓN
Se le conoce como saturación a la concentración máxima de un compuesto disuelto en otro. Es decir, que ya no puede agregar ni un solo gramo del compuesto que se disuelve en el otro. Por ejemplo, cuando el ambiente (aire) ya no puede absorber más agua (humedad) es que el aire está saturado de agua.

PRESIÓN ATMOSFÉRICA
En la presión que ejerce el aire que existe en el ambiente a la superficie de la tierra. Mientras más cerca nos encontremos del nivel del mar, va a existir más aire sobre nosotros, lo que genera una presión mayor. Si nos encontramos a una altura muy por encima del nivel del mar, tenemos menos aire sobre nosotros generando una menor presión atmosférica.

TRANSFERENCIA DE CALOR
La transferencia de calor es el proceso físico donde la energía interna de un cuerpo (que podemos medir como la temperatura) se mueve a un cuerpo con menor energía que el anterior. Por ejemplo, si tenemos un cuerpo a 100°C y lo sumergimos en una gran cantidad de agua fría, la energía del cuerpo caliente se transferirá al agua fría generando que la temperatura del cuerpo caliente disminuya. Es importante mencionar que la energía siempre fluye del cuerpo más caliente al más frío.

PUNTO DE ROCÍO
El punto de rocío ocurre en el momento en que se enfría el aire saturado de humedad, disminuyendo su capacidad de absorción de vapor de agua. Esto genera que el agua que ya no puede estar disuelta en aire se comience a condensar, generado unas pequeñas gotas de agua.

Ejemplo de punto de rocío

REFRIGERANTE
Se le conoce como refrigerante a las sustancias con bajos puntos de ebullición (menores a los -15°C) que se utilizan como medios para robar el calor del ambiente y desplazarlo a otra zona.



Hasta aquí la publicación de la semana, esperamos que estas definiciones te ayuden a complementar o a refrescar tus conocimientos en el ámbito de la refrigeración. Te invitamos a que sigas al pendiente de las siguientes partes de esta trilogía de conceptos del área de refrigeración y aire acondicionado.

Si tienes comentarios al respecto de la publicación o si te parece útil te agradecemos que nos comentes en este tu Blog, en nuestra página de Facebook o en la cuenta de Twitter que en Quimobásicos ponemos a tu disposición.

¿Tienes dudas adicionales y que no hayamos resuelto en este artículo? Por favor deja un comentario con la duda al final de la publicación, o si gustas puedes contactarnos en nuestras redes sociales de FacebookTwitter  o YouTube.

En Quimobásicos nos interesa mucho saber tu opinión sobre nuestras publicaciones, ya que con ello nos ayudas a mejorar continuamente. No dudes en dejarnos tu comentario, crítica o sugerencia que tengas sobre la empresa, los productos Genetron o sobre nuestros contenidos.



Capacitaciones del mes de Agosto

 ¡Quimobásicos te invita a las charlas y capacitaciones del mes de Agosto!

El Sábado 18 de Agosto estaremos presentes en RE-FRAGA´S a partir de las 10:30 hrs. El local esta ubicado en León, Blvd. Mariano Escobedo #4821 Pte. Col. Lomas de las Hilamas, platicaremos acerca de la 4ta Generación de Refrigerantes. Para mayores informes comunícate al: 8113771143 con la Srita. Susana Narvaez.

El martes 28 de agosto a las 16:00 hrs. visitaremos nuestros amigos de RYSE Irap; ubicados en Adolfo López Mateo # 1507, Col. Renacimiento, Celaya, Gto, platicaremos sobre 4ta Generación de Refrigerantes. Para mayores informes comunícate con Ulices Maciel al 4621298915. ¡Te esperamos!

El j
ueves 30 de agosto estaremos presentes de 15:00 hrs. de nueva cuenta con RYSE Irap. Ubicado en Salamanca # 144, Santa Ana Pacueco, Gto. Platicaremos acerca de 4ta Generación de Refrigerantes. ¡No te lo puedes perder! Para mayores informes comunícate con Ulices Maciel al 4621298915.



Por último tratando el mismo tema, el viernes 31 de agosto estaremos presentes en Enrique del Moral S/N por Av. Siglo XXI, Irapuato, Gto., con nuestros amigos de RYSE Irap. A partir de las 18:00 hrs., te esperamos.

Para mayores informes comunícate con Ulices Maciel al 4621298915

Para dudas o comentarios escríbenos a quimobasicos@cydsa.com y consulta informes sobre nuestra participación.

¡No te lo puedes perder!

Este es el calendario detallado del mes de Agosto:

FECHA ORGANIZADOR DIRECCIÓN MÁS INFORMES LUGAR TEMA
18 de Ago.

RE-FRAGA’S

Blvd. Mariano Escobedo 4821 Pte. Col. Lomas de las Himalayas

Susana Narvaez 8113771143

León, Gto. 4ta Generación Refrigerantes
28 de Ago. RYSE Irap Adolfo López Mateo 1507, Col. Renacimiento

Ulices Maciel 4621298915

Celaya, Gto. 4ta Generación Refrigerantes
30 de Ago.

RYSE Irap

Salamanca 144, Santa Ana Pacueco

Ulices Maciel 4621298915

La Piedad, Gto. 4ta Generación Refrigerantes
31 de Ago. RYSE Irap Enrique del Moral S/N por Ave. Siglo XXI

Ulices Maciel 4621298915

 Irapuato, Gto. 4ta Generación Refrigerantes

Comprendiendo el deslizamiento de temperatura del refrigerante

Importancia del deslizamiento de temperatura y conceptos relacionados.

Todos los técnicos en refrigeración son conscientes de la utilidad que tiene una tabla de presión vs temperatura a la hora de realizar su trabajo, sin embargo, no todos entendemos la forma correcta de leerlas. Para ello explicaremos los conceptos de los famosos puntos de rocío y burbuja, y las diferencias entre los refrigerantes puros y las mezclas.

En los refrigerantes más comunes, la temperatura del serpentín se puede leer a partir de la escala de temperatura que muestra el indicador o calibrador, facilitando su medición, sin embargo, en los otros refrigerantes, la tarea se vuelve un poco más complicada debido al deslizamiento de temperatura.

El deslizamiento de temperatura del refrigerante determinará la forma que tomará la Tabla de Presión vs. Temperatura. Por lo tanto, es necesario revisar de manera rápida los principales conceptos básicos sobre el tema:

  • El deslizamiento ocurre porque los diferentes gases que componen una mezcla de refrigerantes poseen diferentes temperaturas de ebullición, lo que genera que las composiciones de la fase líquida y vapor sean diferentes dentro de un sistema cerrado.
  • Debido a las diferencias de temperatura, los gases más volátiles se evaporan primero, generando que la temperatura de ebullición de la fase líquida vaya aumentando cada vez que se evapora más producto.
  • La temperatura de evaporación promedio se ubica entre la temperatura en la que el refrigerante comienza a hervir a la entrada del dispositivo de expansión y en la que deja de hervir en la parte final del evaporador.
  • El deslizamiento de temperatura promedio es usado para comparar el punto de ebullición en cada refrigerante y con ello obtener la misma temperatura promedio del serpentín.
  • El deslizamiento de temperatura en el condensador ocurre de la misma manera que en el evaporador, pero el proceso es revertido a medida que los componentes se condensan en diferentes escalas en la entrada y la salida.
  • El punto de burbuja es la temperatura donde aparece la primera burbuja de un líquido que comienza a hervir, mientras que el punto de rocío es la temperatura donde aparece la primera gota de líquido de un vapor que se empieza a condensar.

Para entender de manera gráfica los conceptos, se muestran a continuación dos diagramas que representan la evaporación/Condensación de un compuesto puro y una mezcla.

Para un componente puro, solo observamos un punto donde un vapor comienza a cambiar a estado líquido; o un líquido comienza a cambiar a vapor. Mientras ocurre el cambio de estado, la temperatura se mantiene constate. Esto es debido a que la energía requerida para realizar el cambio de fase se consume en su totalidad, evitando cambios en la energía interna del compuesto.

Como podemos observar en la gráfica para una mezcla zeotrópica, al ocurrir primero el cambio de estado de los compuestos más volátiles, la temperatura a lo largo del cambio de fase empieza a va en aumento hasta que se ocurre la evaporación/condensación en su totalidad.

Si tienes comentarios al respecto de esta publicación o si te parece útil te agradecemos que nos comentes en este tu Blog, a nuestro correo electrónico de contacto, a nuestra página de Facebook o en la cuenta de Twitter que en Quimobásicos ponemos a tu disposición.
