Sistemas de Cascada
Los sistemas de cascada son equipos de ultra bajas temperaturas donde en algunos casos llega a ser de -70 °C o menor temperatura, estos equipos cuentan con dos circuitos de refrigeración: Circuito primario (alta temperatura) y circuito secundario (baja temperatura) los cuales son circuitos independientes.
El circuito primario enfría al secundario al igual que los refrigerantes. Por ejemplo: el circuito primario trabaja con el Genetron 404A y el circuito secundario trabaja con Genetron 508B. Algunas de sus aplicaciones son en el área automotriz o aeronáutica donde usan cámaras a -90°C para medir la fiabilidad y durabilidad de las partes, también en grandes centros de distribución de carne donde debe mantenerse congelada o bien el sector de la medicina donde se pueden congelar tejidos, vacunas, entre otros productos médicos. Además se están integrando sistemas en el área de supermercados.

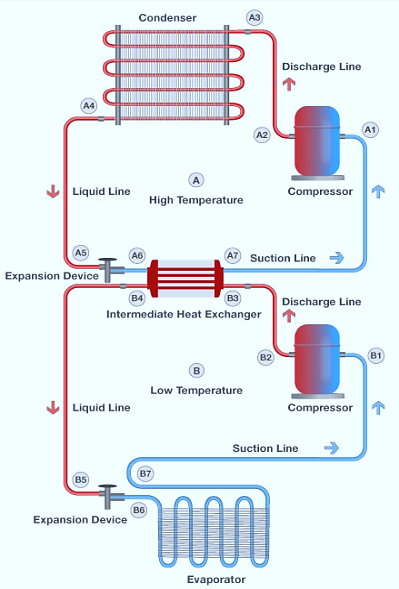

En la primer etapa (alta), la función es el de un circuito normal de refrigeración, de A2 hasta A4 el refrigerante es descargado por el compresor en alta presión y temperatura, entra al condensador el cual debe ceder la energía absorbida por el refrigerante al ambiente y saldrá en forma de líquido, de A4 hasta A5 el refrigerante deberá ser sub enfriado para ganar capacidad, además asegurar que solo vaya líquido a la VXT, de A6 hasta A7 el refrigerante entrara en contacto con el evaporador de placas, que a su vez enfriara el refrigerante del circuito de baja, (Evaporador – Condensador), aquí el refrigerante de alta absorberá el calor que cede el refrigerante de baja presión (lado del condensador del circuito de baja temperatura). De A7 hasta A1 es el retorno del refrigerante al compresor, baja presión y temperatura.

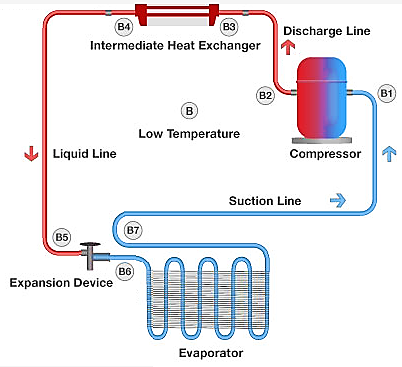

En la segunda etapa (baja), el refrigerante sale del compresor en alta presión y temperatura, en el diagrama es de B2 hasta B3, el condensador es el intercambiador de placa, este sistema al trabajar con muy altas presiones es enfriado o pasa de vapor a líquido gracias al evaporador de la etapa de alta, en el diagrama es de B3 a B4, al sub enfriar al refrigerante que es de B4 ha B5 el refrigerante entrara al evaporador, donde llega a temperaturas ultra bajas como por ejemplo; Si la presión del Genetron 23 fuera de 12.8 psig, la temperatura de evaporación sería de –70.6°C (-95°F), B6 a B7, regresando de nuevo el refrigerante hacia la succión de compresor, B7 a B1.
Así hoy en día estos sistemas de refrigeración tienen un mercado específico, los técnicos deben conocer nuevas técnicas de trabajo, para dar servicio a empresas que requieren gente de calidad.
Estas son algunas especificaciones de laboratorios de ultra baja temperatura.
Algunos de los refrigerantes que también cumplen con esta función (ETAPA BAJA) puede ser; CO2, Propano, R 508B, R 23 entre otros.
