¿Por qué debemos utilizar la bomba de vacío?

1280x720-px-1-quimobasicosbomba

La herramienta más adecuada para hacer el vacío de los sistemas de refrigeración y aire acondicionado es una bomba confiable, también hay otras herramientas que ayudarán a realizar el proceso de evacuación de una manera mas eficiente.

bomba-de-vacio-3cfm-3-cfm-refrigeracion-aire-mini-split-d_nq_np_19602-mlm20174492918_102014-f

En muchas ocasiones, no le damos la importancia de hacer el vacío en los sistemas de refrigeración o aire acondicionado para extraer la humedad o gases no condensables como el aire. Es común ver que cuando se instala un equipo de aire acondicionado tipo mini split, sólo purgamos las tuberías con el mismo refrigerante, o hacemos el vacío con los compresores herméticos utilizados para los refrigeradores domésticos. Este tipo de compresores no son bombas de vacío, lo cual resulta en una mala práctica.

Es muy importante hacer el vacío en los sistemas ya que permite confiar en la buena operación del sistema, evita altas presiones de trabajo (sobre todo en el condensador), tiene un bajo consumo de amperaje al tener mayor transferencia de calor en el condensador, y existe una buena capacidad del refrigerante al cambiar de estado (vapor – líquido – vapor). Para hacer un mejor vacío utilice el menor número de mangueras para conseguir una velocidad máxima de evacuación.

Otra opción es utilizar medidores electrónicos o análogos de vacío, llamados vacuómetros, este tipo de herramienta nos permite saber cuándo ya el equipo está deshidratado y se ha hecho un vacío.

Se recomienda que la evacuación sea por debajo de 1,000 micrones de vacío, (igual a .039 pulgadas de mercurio). Una medición no se puede hacer con un indicador mecánico o como se acostumbra “por un determinado tiempo”, o con el sonido de la bomba. La herramienta que puede ver lecturas de vacío puede ser un medidor electrónico o análogo de vacío o manómetros. Con un medidor de vacío, el técnico podrá ser testigo de que el sistema está libre de aire, humedad y no condensables.

Es aconsejable sustituir el aceite de la bomba de vacío para no dañar los componentes  internos de la bomba, además de que retenga la humedad si es que el sistema está contaminado, con alta humedad, es necesario buscas la información del fabricante, para determinar los cambios de aceite de la bomba de vacío.

bomba-de-vacio-3cfm-3-cfm-refrigeracion-aire-mini-split-d_nq_np_19672-mlm20174493285_102014-f

Utilizar la bomba de vacío nos permite efectuar

las buenas prácticas de refrigeración.

Algunos fabricantes de bombas de vacío señalan los cfm para la capacidad de extraer la humedad o no condensables:

1,3 cfm:   para sistemas hasta  5 TON.

6,0 cfm:   para sistemas hasta 50 TON.

4,0 cfm:   para sistemas hasta 25 TON.

12,0 cfm: para sistemas hasta 65 TON.

La mejor referencia para hacernos de una herramienta útil como lo es bomba de vacío es la descripción que nos hace el fabricante del equipo.


¿Tienes alguna duda? Escríbela en los comentarios de abajo, o contáctanos en nuestro FacebookTwitter o YouTube.

En Quimobásicos nos interesa mucho tu opinión, ya que nos ayuda a brindarte un mejor servicio, por favor no dudes en hacernos saber cualquier comentario, critica o sugerencia que tengas sobre la empresa, los productos, o el blog.

¿Cómo saber cuándo un capacitor de arranque está en mal estado?

1280x720-px-1-quimoba-sicos
¿Cómo saber cuándo un capacitor de arranque está en mal estado?

El capacitor de arranque es un dispositivo eléctrico esencial para el motor de muchos aparatos de aire acondicionado. Su función principal es dar impulso extra al motor y lograr que éste comience a funcionar.

Para tener una idea más completa de cómo funciona y su mantenimiento, te presentamos una guía útil de consejos que puedes seguir para comprobar si tu capacitor trabaja adecuadamente o debes remplazarlo.

El proceso es muy sencillo, para ello requerirás las siguientes herramientas:

  • Desarmador.
  • Un medidor de Volts-Ohms analógico o digital.

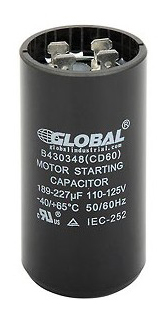

 capacitor-de-arranque-189x227-mfd-110-volts

FIGURA 1. CAPACITOR DE ARRANQUE

No olvides que es necesario seguir las medidas de seguridad pertinentes, como usar anteojos de seguridad y ser cuidadoso al trabajar con piezas que involucren electricidad.

captura

FIGURA 2. EQUIPO DE SEGURIDAD RECOMENDADO POR QUIMOBÁSICOS




capturaINSTRUCCIONES:

  1. Desenergiza el equipo desconectando todos los cables de electricidad que estén alimentando al motor. Para esto deberás retirar los dos tornillos de la pieza que cubre el capacitor de arranque (si los tiene). Ahora toca las dos terminales de metal del capacitor de arranque al mismo tiempo con un destornillador de mango aislado. Con esto te asegurarás de que el capacitor no haya quedado cargado.

Ajusta el medidor analógico a Ohms y conecta las dos extensiones del medidor juntas, y  posteriormente coloca en cero el medidor moviendo la rueda.

  1. Toca con la extensión positiva la terminal de metal negativa del condensador y con la extensión negativa el positivo. Observarás que la aguja del medidor reacciona. Un condensador en buen estado supera el metro y luego marca resistencia infinita. Si el condensador se encuentra en malas condiciones se quedará en el lado opuesto y no producirá una lectura infinita.
  2. Por último tienes que verificar si hay signos de desgaste físico como protuberancias o manchas de aceite. Si es necesario, deberás reemplazarlo.

¿Tienes alguna duda? Escríbela en los comentarios de abajo, o contáctanos en nuestro FacebookTwitter o YouTube.

En Quimobásicos nos interesa mucho tu opinión, ya que nos ayuda a brindarte un mejor servicio, por favor no dudes en hacernos saber cualquier comentario, critica o sugerencia que tengas sobre la empresa, los productos, o el blog.



Tubos capilares en sistemas de refrigeración

1280x720-px-1-quimobasicos

foto-1Los tubos capilares son dispositivos de expansión en sistemas de refrigeración pequeños, como el aire acondicionado residencial, refrigeradores domésticos, vitrinas de refrigeración de media temperatura comercial, enfriadores de botellón, etc.

Los refrigerantes, R22, R404A, R502, R134a, entre otros, siguiendo el ciclo normal de refrigeración, entrarán al capilar. Podemos señalar las medidas de capilares más comunes, que son de 1 a 6 metros de largo x 0.5 a 2 mm de diámetro. Estos datos deben ser de acuerdo a la capacidad del compresor y temperatura del sistema.

El capilar cumple dos tareas: reducir la presión del refrigerante líquido que sale del condensador hacia el evaporador y regular el flujo másico (la cantidad de líquido) del refrigerante que va hacia el evaporador para el efecto de enfriamiento.

De esta forma, si el vapor refrigerante no está completamente en forma de líquido, el flujo másico será reducido, teniendo por consiguiente un bajo enfriamiento y recalentamiento del refrigerante que llega al compresor. Por otra parte, si existiera exceso de refrigerante acumulado en el condensador, la presión y la temperatura en el condensador aumentarán y la capacidad en el evaporador disminuirá.

foto-2“Una vez que se ha definido bien un capilar, nuestro sistema trabajará eficientemente y con buena capacidad de enfriamiento”

La presencia de humedad dentro del sistema, residuos de sólidos, tubo capilar obstruido o doblado, podrá ocasionar variación del flujo refrigerante teniendo como resultado bajo desempeño del equipo. Por esta razón se debe tener cuidado en el manejo del capilar, estos deben estar tapados y se debe retirar el tapón apenas lo utilice. Las dimensiones son de acuerdo a su operación en el sistema; Por lo tanto, variaciones de temperatura de condensación o cambio de carga térmica reducen su eficiencia.

 LA CARGA INSUFICIENTE DE REFRIGERANTE:

Este efecto traerá como consecuencia utilizar el evaporador parcial y menor capacidad de refrigeración.

LA CARGA DE REFRIGERANTE EXCESIVA:

La presión del condensador se elevará, sobrecargando la función del compresor y bajando la capacidad del condensador.

En algunos casos el refrigerante puede llegar líquido al compresor dañándolo.

 Para sistemas que trabajan con 134a, como este refrigerante, posee un efecto de refrigeración superior al R12. Se reduce el flujo másico para una determinada capacidad. Como resultado, se necesita tener un diámetro interno menor o su largo de entre 10 a 20% más al mismo capilar del R12.

 Para sistemas con refrigerante como el R 404A, que posee un efecto de refrigeración superior al R502, se reduce el flujo másico requerido para una determinada capacidad. Como consecuencia, el capilar necesita aumentar su largo hasta un 15% y su diámetro al mismo que el R502.

 Aquí algunas tablas para selección del capilar. Esta información fue tomada del manual de buenas prácticas en refrigeración y aire acondicionado.
00


¿Tienes alguna duda? Escríbela en los comentarios de abajo, o contáctanos en nuestro Facebook, Twitter o YouTube.

En Quimobásicos nos interesa mucho tu opinión, ya que nos ayuda a brindarte un mejor servicio, por favor no dudes en hacernos saber cualquier comentario, critica o sugerencia que tengas sobre la empresa, los productos, o el blog.



Importancia en los capacitores de arranque



1

Los capacitadores de arranque son piezas muy importantes en procesos como el aire acondicionado, la refrigeración, calefacción, los motores eléctricos, entre otros,

En esta entrada vamos a aprender ¿Qué es? Y ¿Cómo funciona?

Los capacitores son dispositivos para almacenar electrones; son usados para incrementar el torque de arranque y factor de potencia de los motores eléctricos (Mf / mfd / microfaradios).

Su reemplazo debe de hacerse con cuidado, asegurando el tipo correcto de capacitor y rango microfaradio, además del voltaje. Esto se debe hacer para cada aplicación.

Un capacitor muy simple puede estar hecho por dos placas separadas por un dieléctrico, en este caso aire, conectadas a una fuente de corriente directa (CD): una batería. Los electrones fluirán de la placa 1 y serán conectados a la placa 2.

capacitor-de-arranque-189x227-mfd-110-voltsLos capacitores de arranque están diseñados únicamente para un servicio intermitente: típicamente para no más de 20 arranques por hora (ciclo de 3 minutos) con cada periodo de arranque sin exceder de 3 segundos. Periodos más largos de arranque o arranques más frecuentes causarán un incremento excesivo de calor dentro del capacitor y provocarán una falla prematura.

 Los capacitores de arranque son referidos por sus microfaradios en rangos que pueden ser muy variados. Por ejemplo 108-130 microfaradios y se encuentran en los voltajes como 110v, 220v, 330v, etc. Usualmente su forma física puede ser de un pequeño cilindro de plástico negro.

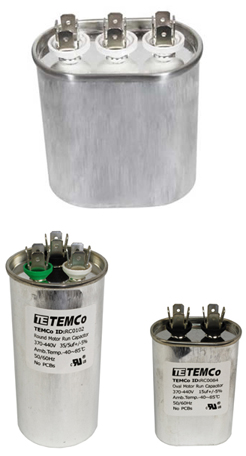

 Los capacitores de trabajo, a diferencia del de arranque, están diseñado para un servicio continuo. El capacitor siempre está en el circuito cuando el motor está trabajando. Ellos usualmente tienen menos microfaradios, como 15 mfd, o incluso trae dos factores de capacitancia como en algunos casos en mini Split de A/C: Capacitor de 30 mfd + 5 mfd y voltaje de 44vac y los puedes encontrar en voltajes 220v, 370v, 440v, etc.

2El propósito del aceite o de otro fluido dentro de estos capacitores es incrementar la fortaleza del dieléctrico como papel, poliéster o polipropileno y actúan como disipador de calor. Recordemos que los capacitores de trabajo son dispositivos para un servicio continuo y cantidades grandes de fluidos ayudan a disipar el calor antes de que pueda afectar adversamente al capacitor, el aceite tiene una tendencia de hacer perder la fortaleza del dieléctrico conforme la temperatura se incrementa.

Problemas que ocurren cuando el capacitor apropiado no está disponible.

Hay tanta variedad que no siempre el apropiado está disponible. En este caso, el rango apropiado puede ser logrado conectando dos o más capacitores en serie y paralelo.

Conexión en Serie: nos sirve para aumentar los voltajes:

60mfd / 250v + 60mf2 50v = 60mfd / 500v.

Conexión en Paralelo: es para poder aumentar los microfaradios, por ejemplo:

15mfd / 370v + 5mfd / 370v = 20mfd / 370 v.

También es sumamente importante que a la brevedad posible se consiga el capacitor adecuado para que el sistema trabaje adecuadamente y no sufra un daño. Recuerda siempre revisar los datos de placa del equipo.

Aquí mencionamos algunas aplicaciones, recordando que existe una gran gama de estos accesorios:

  • En motores de ¼ a 1 ½ hp llevan un capacitor de arranque.
  • En motores de 2 hp lleva dos capacitores, 1 de arranque de 590-708, 110 v, de trabajo de 60 mf 230v siemens.
  • En Motores de 3 hp lleva dos capacitores, 1 de arranque de 590- 708, 110 v, uno de trabajo de 75 mf 230 v siemens.
  • Para Motores de 5 hp, lleva 1 de arranque de 1000-1200 110v, de trabajo de 100mf a 250v siemens.

Nota: puede haber variantes de rango de capacitores en lo ya mencionado siempre y cuando se ajuste a la tolerancia mínima requerida.


¿Tienes alguna duda? Escríbela en los comentarios de abajo, o contáctanos en nuestro Facebook, Twitter o YouTube.

En Quimobásicos nos interesa mucho tu opinión, ya que nos ayuda a brindarte un mejor servicio, por favor no dudes en hacernos saber cualquier comentario, critica o sugerencia que tengas sobre la empresa, los productos, o el blog.

Importancia de los diagramas en los Sistemas de Refrigeración y Aire Acondicionado.

0

Cuando de mantenimiento o reparaciones en un equipo de refrigeración o aire acondicionado hablamos, existen varios tipos de eventos que podemos identificar. Principalmente podemos hablar en esta ocasión de 2 tipos de ellos; Las fallas mecánicas y fallas control o eléctricas.

Algunos ejemplos de fallas mecánicas pueden ser; El plato de válvulas dañado en un compresor semi-hermético, compresor con válvulas rotas compresor hermético, válvula de expansión obstruida, filtro deshidratador saturado, condensador o evaporador serpentín sucio, etc. Que normalmente estos tipos de fallas las normalmente las dominamos, pero en la industria de la refrigeración y el aire acondicionado NO debemos dejar atrás las fallas de control y/o eléctricas que cada día son más relevantes en estos sistemas de refrigeración, además de las nuevas tecnologías como mini Split inverter.

1

Los técnicos, además tener los conocimientos sobre los fundamentos de refrigeración mecánicos, también deben saber leer un diagrama eléctrico o circuito de control, que hoy por hoy son muy importantes en el funcionamiento de estos equipos. Los fabricantes normalmente, nos indican en un solo diagrama esquemático, como se encuentra el cableado y que circuito se debe completar para que nuestro sistema funcione correctamente, los cuales son representados en líneas, diagramas con líneas de colores, alfa/numérico o dibujos.

Normalmente encontramos diagramas de fuerza y diagrama de control.

“Tarjeta de control para mini Split”

Diagrama de cableado con código de colores, “Sistema de Refrigeración”

2

Los diagramas los podemos encontrar con símbolos y líneas, que en algunos casos se codifican con colores que aparecen tal cual viene el cableado del equipo real, o también las líneas pudieran venir enumeradas L1, L2, L3, etcétera; como alimentación del equipo, para su fácil comprensión al momento de restablecer el sistema. En los dibujos o símbolos podemos encontrar la descripción de los capacitores, el contactor, motor ventilador del condensador, el compresor y todos los elementos que integran el sistema de refrigeración o aíre acondicionado, además de otros accesorios. Los técnicos deben tener la habilidad de reconocer e identificar los componentes de la unidad, de esta forma podemos analizar la secuencia de un arranque de la unidad o poder identificar una falla eléctrica o de control.

En sistemas un poco más grandes se tiene una leyenda, que no es más que un listado de todos los componentes y conexiones del equipo, y adicionalmente en algunos casos nos da a conocer la secuencia de arranque que todo el sistema.

3

Con el conocimiento de poder leer un diagrama eléctrico y diagrama de control, los técnicos de servicio pueden identificar fallas, secuencias de arranque, controles dañados, diferenciar voltajes de control.

En la actualidad debemos conocer, además de ciclo del refrigerante en los equipos, todas las funciones de los accesorios del sistema eléctrico y de control; dando oportunidad de saber cuál cable o accesorio se deben reemplazar, además de identificar cual es la función que debe cumplir.

Recuerda que estos circuitos van desde lo más sencillo (mini Split, unidad de ventana) hasta lo más sofisticado “electrónico” (Chillers de agua fría, racks de supermercados, etc.).
