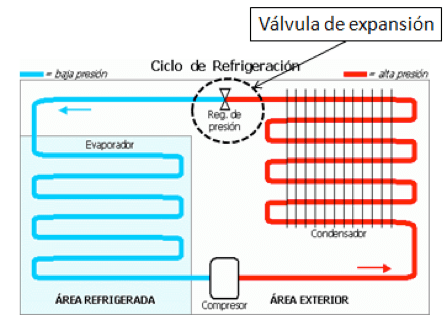

Este componente es clave en los sistemas de refrigeración o aire acondicionado, tiene la capacidad de mantener el flujo másico de refrigerante que fluye hacia el evaporador, a demás controla las presiones  del condensador y el evaporador, es la balanza del sistema, el nombre como lo podemos conocer son, válvulas de expansión y capilares, la principal función es mantener el caudal de liquido refrigerante que entra al evaporador y hacer una caída de presión entrando en el evaporador, ha este efecto llamado por alguno como “flash-gas”, en ambos casos Válvula de expansión o capilar tiene un orificio muy pequeño.

Existen varios tipos básicos para el control de flujo de refrigerante ó válvulas de expansión, a continuación enumeramos algunos de los más comunes:

• Válvula de expansión manual.
• Válvula de expansión automática.
• Válvula de expansión termostática.
• Válvula flotador (Presión de baja).
• Válvula flotador (presión de alta).
•  Capilar.

Cualquier tipo de control de refrigerante tiene como objetivo dos funciones:

1. Controlar el flujo refrigerante líquido que va hacia el evaporador y debe ser proporcional a la cual se está efectuando la evaporización de la unidad.
2. Mantener el diferencial de presión del condensador y el evaporador, lo que viene siendo el lado de alta presión y lado de baja presión del sistema, a fin de permitir la evaporización del refrigerante en el evaporador.

Aquí veremos algunas funciones de los controles de flujo de refrigerante:

Expansión manual: El flujo de refrigerante líquido depende del orificio y la abertura de la válvula, este ajuste se debe ser manual, la desventaja no responde a los cambios de carga del sistema, por ejemplo tubería de entrada es de 3/8”, el orificio 0.078” y la tubería a la entrada al evaporador es de ½”.

Expansión Automática: La función principal es de mantener la presión constante en el evaporador, alimentando mayor o menor líquido refrigerante hacia el evaporador, esta válvula tiene una aguja y un asiento, un diafragma de presión y un resorte, el cual se puede ajustar dependiendo la carga deseada, el ajuste se hace por medio de un tornillo.

Expansión Termostática: Tiene una alta eficiencia y es fácil de adaptarse a cualquier aplicación de refrigeración, mantiene un grado constante de sobrecalentamiento a la salida del evaporador.

Compensada ó igualador externo: Mantiene un flujo másico de refrigerante, pude actuar dependiendo la temperatura y la presión del evaporador cambia, es decir el diferencia de presión hace el efecto de abrir o restringir el flujo de refrigerante.

Tipos flotador: Este control de refrigerante lo podemos ver en los evaporadores inundados, abría solo cuando haga falta nivel de líquido refrigerante en evaporador.

Como podemos ver podemos encontrar un sin fin de válvulas de expansión o controles de refrigerante, recuerda, siempre se debe saber la especificación de carga térmica, para la selección de la válvula de expansión, esto hace más eficiente el sistema, protegiendo incluso al compresor de un golpe de líquido.

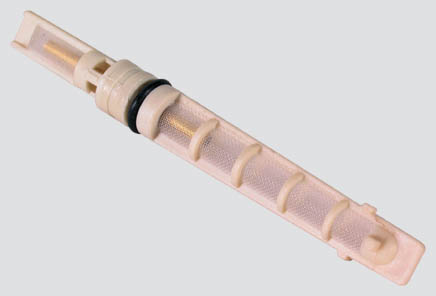

VÁLVULA DE EXPANSIÓN AUTOMOTRIZ

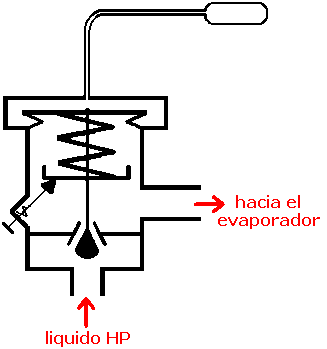

VÁLVULA DE EXPANSIÓN TERMOSTÁTICA

VÁLVULA DE EXPANSIÓN CON IGUALADOR EXTERNO
